Блок Сцепления (Для C50A) Проверка. Corolla ZZE150

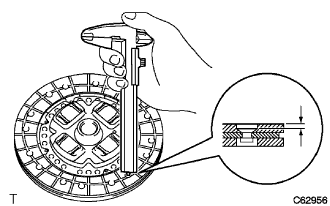

С помощью штангенциркуля измерьте глубину головки заклепки.

Минимальная глубина заклепки:

0,3 мм (0,012 дюйма)

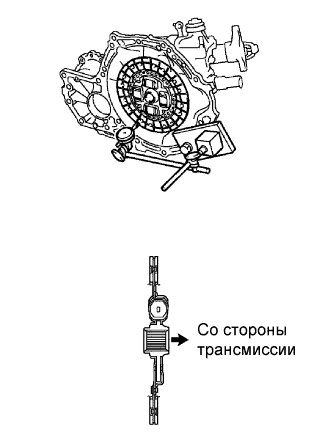

Установите ведомый диск сцепления на трансмиссию в сборе.

ПРИМЕЧАНИЕ:

Вставляйте ведомый диск сцепления с соблюдением правильной ориентации.

С помощью индикатора часового типа проверьте биение ведомого диска сцепления.

Максимально допустимое биение:

0,8 мм (0,031 дюйма)

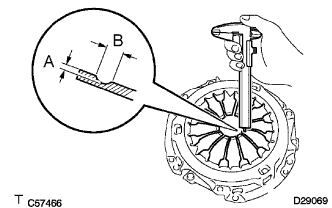

Измерьте штангенциркулем глубину и ширину изношенных участков диафрагменной пружины.

Максимальное:

A (глубина)	B (ширина)
0,5 мм (0,020 дюйма)	6,0 мм (0,236 дюйма)

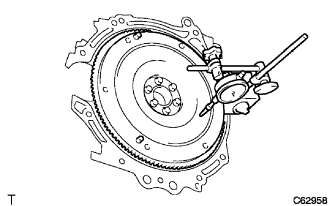

Используя индикатор часового типа, проверьте биение маховика в сборе.

Максимально допустимое биение:

0,1 мм (0,004 дюйма)

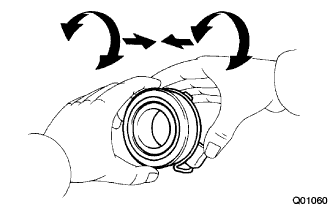

Вращайте скользящие части подшипника выключения сцепления (поверхности контакта с кожухом сцепления), прикладывая усилие в осевом направлении. Убедитесь, что подшипник вращается плавно, не оказывая чрезмерного сопротивления.

Проверьте подшипник выключения сцепления на повреждение или износ.
Если необходимо, замените подшипник выключения сцепления в сборе.
