Рабочий Цилиндр Сцепления (Для C53) Повторная Сборка. Corolla ZZE150

Трансмиссия. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Сцепление. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ КОМПЛЕКТ РАБОЧЕГО ЦИЛИНДРА СЦЕПЛЕНИЯ

  2. УСТАНОВИТЕ ПРОКАЧНОЙ ШТУЦЕР РАБОЧЕГО ЦИЛИНДРА СЦЕПЛЕНИЯ

Рабочий Цилиндр Сцепления (Для C53) -- Повторная Сборка



1. УСТАНОВИТЕ КОМПЛЕКТ РАБОЧЕГО ЦИЛИНДРА СЦЕПЛЕНИЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Сцепление.Система Сцепления (Для C50, C66).Рабочий Цилиндр Сцепления (Для C53) Повторная Сборка

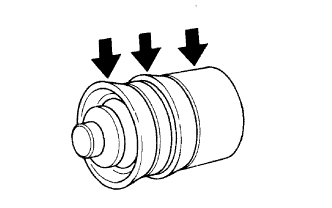

  1. Нанесите на новый поршень гликолевую консистентную смазку на основе литиевого мыла, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Сцепление.Система Сцепления (Для C50, C66).Рабочий Цилиндр Сцепления (Для C53) Повторная Сборка

  1. Установите поршень и новую пружину в корпус цилиндра.

    ПРИМЕЧАНИЕ:
    Не повредите внутреннюю поверхность корпуса цилиндра.
    УКАЗАНИЕ:
    Устанавливайте на поршень конец пружины меньшего диаметра.

  1. Установите новый колпачок на шток.

  1. Установите шток в корпус цилиндра.



2. УСТАНОВИТЕ ПРОКАЧНОЙ ШТУЦЕР РАБОЧЕГО ЦИЛИНДРА СЦЕПЛЕНИЯ

  1. Установите прокачной штуцер в корпус цилиндра.

    Момент затяжки:
    8,3 Н*м{85 кгс*см, 73 фунт-сила-дюймов}

  1. Установите колпачок на прокачной штуцер.
