Рабочий Цилиндр Сцепления (Для C50, C66) Снятие. Corolla ZZE150

Трансмиссия. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Сцепление. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА (для моделей с 1ZR-FE, 2ZR-FE)

  2. СНИМИТЕ РАБОЧИЙ ЦИЛИНДР СЦЕПЛЕНИЯ В СБОРЕ (для моделей с 1ZR-FE, 2ZR-FE)

  3. СНИМИТЕ РАБОЧИЙ ЦИЛИНДР СЦЕПЛЕНИЯ В СБОРЕ (для моделей с 4ZZ-FE)

Рабочий Цилиндр Сцепления (Для C50, C66) -- Снятие



1. СНИМИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА (для моделей с 1ZR-FE, 2ZR-FE)


2. СНИМИТЕ РАБОЧИЙ ЦИЛИНДР СЦЕПЛЕНИЯ В СБОРЕ (для моделей с 1ZR-FE, 2ZR-FE)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Сцепление.Система Сцепления (Для C50, C66).Рабочий Цилиндр Сцепления (Для C50, C66) Снятие

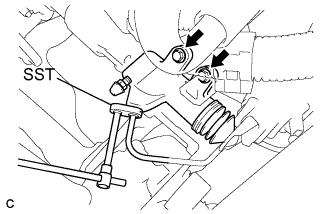

  1. С помощью SST отсоедините трубопровод привода сцепления.

    SST
    09023-00101
    УКАЗАНИЕ:
    Используйте резервуар для сбора жидкости.

  1. Выверните 2 болта и снимите рабочий цилиндр сцепления.



3. СНИМИТЕ РАБОЧИЙ ЦИЛИНДР СЦЕПЛЕНИЯ В СБОРЕ (для моделей с 4ZZ-FE)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Сцепление.Система Сцепления (Для C50, C66).Рабочий Цилиндр Сцепления (Для C50, C66) Снятие

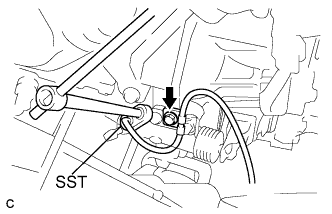

  1. Выверните болт и отсоедините хомут трубопровода привода сцепления.

  1. С помощью SST отсоедините трубопровод привода сцепления.

    SST
    09023-00101
    УКАЗАНИЕ:
    Используйте резервуар для сбора жидкости.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

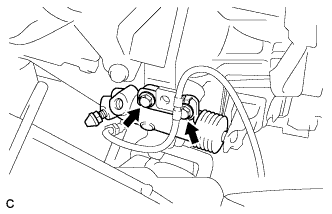

  1. Выверните 2 болта и снимите рабочий цилиндр сцепления и кронштейн трубопровода привода сцепления.
