Рабочий Цилиндр Сцепления (Для C53) Установка. Corolla ZZE150

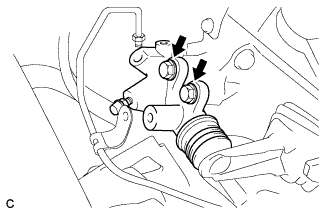

Установите рабочий цилиндр сцепления и закрепите его 2 болтами.

Момент затяжки:

12 Н*м{120 кгс*см, 9 фунт-сила-футов}

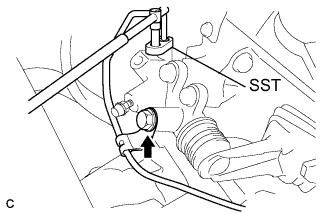

С помощью SST подсоедините трубопровод привода сцепления.

SST

09023-00101

Момент затяжки:

без SST:

15 Н*м{155 кгс*см, 11 фунт-сила-футов}

с использованием SST:

14 Н*м{143 кгс*см, 10 фунт-сила-футов}

ПРИМЕЧАНИЕ:

1. Используйте динамометрический ключ с длиной рычага 250 мм (9,84 дюйма).

2. Данное значение момента затяжки действительно в случае, если SST установлен параллельно динамометрическому ключу.


Установите хомут трубопровода привода сцепления и закрепите его болтом.

Момент затяжки:

12 Н*м{120 кгс*см, 9 фунт-сила-футов}

Залейте тормозную жидкость в бачок.

Тормозная жидкость:

Двигатель	Жидкость
Для моделей производства TMC с двигателем серии ZR, 4ZZ-FE	SAE J1703 или FMVSS № 116 DOT 3
За исключением моделей производства TMC с двигателем серии ZR, 4ZZ-FE	SAE J1703 или FMVSS № 116 DOT 3 SAE J1704 или FMVSS № 116 DOT 4

ПРИМЕЧАНИЕ:

Убедитесь, что в расширительном бачке достаточно тормозной жидкости.

Снимите колпачок прокачного штуцера.

Подсоедините виниловую трубку к прокачному штуцеру (штуцеру для удаления воздуха).

Несколько раз нажмите педаль сцепления, а затем ослабьте прокачной штуцер при нажатой педали.

Когда жидкость прекратит вытекать, заверните прокачной штуцер и отпустите педаль сцепления.

Повторяйте 2 описанных выше операции до тех пор, пока из жидкости не будет удален весь воздух.

Затяните прокачной штуцер.

Момент затяжки:

8,3 Н*м{85 кгс*см, 73 фунт-сила-дюймов}

Установите колпачок прокачного штуцера.

Убедитесь, что из трубопровода системы сцепления удален весь воздух.

Install the battery carrier assembly with the 6 bolts.

Момент затяжки:

19 Н*м{194 кгс*см, 14 фунт-сила-футов}

Install the battery and battery tray.

Install the battery clamp with the bolt and nut.

Момент затяжки:

Bolt:

17 Н*м{173 кгс*см, 13 фунт-сила-футов}

Nut:

3.5 Н*м{36 кгс*см, 31 фунт-сила-дюймов}

Проверьте уровень жидкости и, при необходимости, долейте ее.

Тормозная жидкость:

Двигатель	Жидкость
Для моделей производства TMC с двигателем серии ZR, 4ZZ-FE	SAE J1703 или FMVSS № 116 DOT 3
За исключением моделей производства TMC с двигателем серии ZR, 4ZZ-FE	SAE J1703 или FMVSS № 116 DOT 3 SAE J1704 или FMVSS № 116 DOT 4
