Передний Приводной Вал В Сборе Разборка. Corolla ZZE150

Карданная Передача. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Приводной Вал. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ЛЕВОЙ ПЕРЕДНЕЙ ПОЛУОСИ № 2 (для моделей с 1AD-FTV, 2AD-FHV)

  2. СНИМИТЕ ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ЛЕВОЙ ПЕРЕДНЕЙ ПОЛУОСИ № 2 (за исключением моделей с 1AD-FTV, 2AD-FHV)

  3. СНИМИТЕ ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ПРАВОЙ ПЕРЕДНЕЙ ПОЛУОСИ № 2

  4. СНИМИТЕ ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ЛЕВОЙ ПЕРЕДНЕЙ ПОЛУОСИ

  5. СНИМИТЕ ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ПРАВОЙ ПЕРЕДНЕЙ ПОЛУОСИ

  6. СНИМИТЕ ЧЕХОЛ ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ

  7. СНИМИТЕ ВНУТРЕННИЙ ШАРНИР ЛЕВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА В СБОРЕ

  8. СНИМИТЕ ВНУТРЕННИЙ ШАРНИР ПРАВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА В СБОРЕ

  9. СНИМИТЕ ХОМУТ ДЕМПФЕРА ЛЕВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (для моделей с 1AD-FTV, 2AD-FHV)

  10. СНИМИТЕ ХОМУТ ДЕМПФЕРА ПРАВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (за исключением моделей с 1AD-FTV, 2AD-FHV)

  11. СНИМИТЕ ДЕМПФЕР ЛЕВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (для моделей с 1AD-FTV, 2AD-FHV)

  12. СНИМИТЕ ДЕМПФЕР ПРАВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (за исключением моделей с 1AD-FTV, 2AD-FHV)

  13. СНИМИТЕ ХОМУТ ЧЕХЛА НАРУЖНОГО ШАРНИРА ЛЕВОЙ ПЕРЕДНЕЙ ПОЛУОСИ № 2

  14. СНИМИТЕ ХОМУТ ЧЕХЛА НАРУЖНОГО ШАРНИРА ЛЕВОЙ ПЕРЕДНЕЙ ПОЛУОСИ

  15. СНИМИТЕ ХОМУТ ЧЕХЛА НАРУЖНОГО ШАРНИРА ПРАВОЙ ПЕРЕДНЕЙ ПОЛУОСИ № 2 (для моделей с 1AD-FTV, 2AD-FHV)

  16. СНИМИТЕ ХОМУТ ЧЕХЛА НАРУЖНОГО ШАРНИРА ПРАВОЙ ПЕРЕДНЕЙ ПОЛУОСИ (для моделей с 1AD-FTV, 2AD-FHV)

  17. СНИМИТЕ ЧЕХОЛ НАРУЖНОГО ШАРНИРА ЛЕВОЙ ПЕРЕДНЕЙ ПОЛУОСИ

  18. СНИМИТЕ ЧЕХОЛ НАРУЖНОГО ШАРНИРА ПРАВОЙ ПЕРЕДНЕЙ ПОЛУОСИ (для моделей с 1AD-FTV, 2AD-FHV)

  19. СНИМИТЕ ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО ОТВЕРСТИЯ ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (за исключением моделей с 1AD-FTV, 2AD-FHV с правой стороны)

  20. СНИМИТЕ ПЫЛЬНИК ЛЕВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА

  21. СНИМИТЕ ПЫЛЬНИК ПРАВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (за исключением моделей с 1AD-FTV, 2AD-FHV)

  22. СНИМИТЕ ПЫЛЬНИК ПРАВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (для моделей с 1AD-FTV, 2AD-FHV)

  23. СНИМИТЕ КОРПУС ПОДШИПНИКА ПРИВОДНОГО ВАЛА В СБОРЕ (для моделей с 1AD-FTV, 2AD-FHV с правой стороны)

  24. СНИМИТЕ ПЫЛЬНИК ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (для моделей с 1AD-FTV, 2AD-FHV с правой стороны)

  25. СНИМИТЕ ПОДШИПНИК ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (для моделей с 1AD-FTV, 2AD-FHV с правой стороны)

Передний Приводной Вал В Сборе -- Разборка



1. СНИМИТЕ ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ЛЕВОЙ ПЕРЕДНЕЙ ПОЛУОСИ № 2 (для моделей с 1AD-FTV, 2AD-FHV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

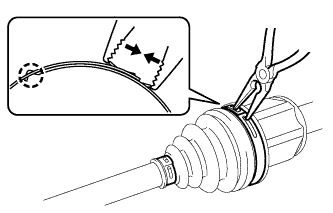

  1. С помощью круглогубцев снимите хомут чехла внутреннего шарнира, как показано на рисунке.



2. СНИМИТЕ ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ЛЕВОЙ ПЕРЕДНЕЙ ПОЛУОСИ № 2 (за исключением моделей с 1AD-FTV, 2AD-FHV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

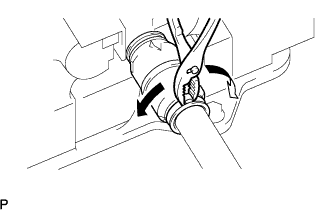

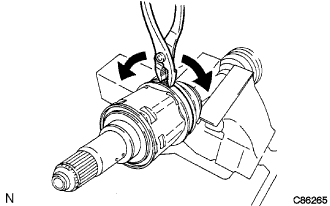

  1. Используя плоскогубцы, снимите хомут чехла внутреннего шарнира, как показано на рисунке.



3. СНИМИТЕ ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ПРАВОЙ ПЕРЕДНЕЙ ПОЛУОСИ № 2
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.


4. СНИМИТЕ ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ЛЕВОЙ ПЕРЕДНЕЙ ПОЛУОСИ

  1. Снимите хомут чехла внутреннего шарнира левой передней полуоси, выполнив те же действия, что и для хомута чехла внутреннего шарнира левой передней полуоси № 2.



5. СНИМИТЕ ХОМУТ ЧЕХЛА ВНУТРЕННЕГО ШАРНИРА ПРАВОЙ ПЕРЕДНЕЙ ПОЛУОСИ
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.


6. СНИМИТЕ ЧЕХОЛ ВНУТРЕННЕГО ШАРНИРА ПЕРЕДНЕЙ ПОЛУОСИ

  1. Снимите чехол с внутреннего шарнира.



7. СНИМИТЕ ВНУТРЕННИЙ ШАРНИР ЛЕВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА В СБОРЕ

  1. Удалите всю смазку с внутреннего шарнира.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Приводной Вал.Система Приводных Валов.Передний Приводной Вал В Сборе Разборка

  1. Нанесите метки на внутренний шарнир и вал наружного шарнира.

    ПРИМЕЧАНИЕ:
    Не наносите метки бородком.

  1. Снимите внутренний шарнир с вала наружного шарнира.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Приводной Вал.Система Приводных Валов.Передний Приводной Вал В Сборе Разборка

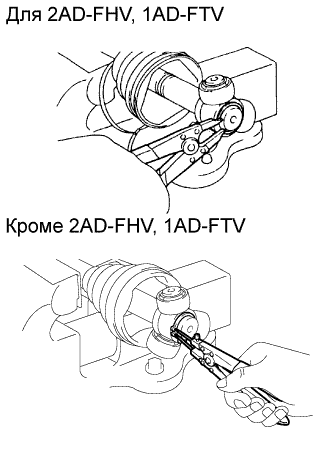

  1. С помощью съемника стопорных колец снимите пружинное стопорное кольцо вала.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Приводной Вал.Система Приводных Валов.Передний Приводной Вал В Сборе Разборка

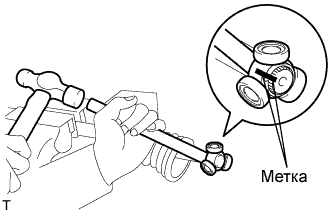

  1. Нанесите метки на вал наружного шарнира и триподное соединение.

    ПРИМЕЧАНИЕ:
    Не наносите метки бородком.

  1. С помощью латунного стержня и молотка выбейте триподное соединение с вала наружного шарнира.

    ПРИМЕЧАНИЕ:
    Не ударяйте по роликам.

  1. Снимите чехол внутреннего шарнира.



8. СНИМИТЕ ВНУТРЕННИЙ ШАРНИР ПРАВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА В СБОРЕ
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.


9. СНИМИТЕ ХОМУТ ДЕМПФЕРА ЛЕВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (для моделей с 1AD-FTV, 2AD-FHV)


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. С помощью круглогубцев снимите хомут демпфера приводного вала, как показано на рисунке.



10. СНИМИТЕ ХОМУТ ДЕМПФЕРА ПРАВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (за исключением моделей с 1AD-FTV, 2AD-FHV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

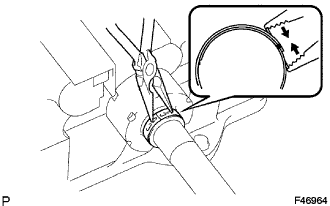

  1. С помощью плоскогубцев снимите хомут демпфера приводного вала, как показано на рисунке.



11. СНИМИТЕ ДЕМПФЕР ЛЕВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (для моделей с 1AD-FTV, 2AD-FHV)

  1. Снимите демпфер переднего приводного вала с вала наружного шарнира.



12. СНИМИТЕ ДЕМПФЕР ПРАВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (за исключением моделей с 1AD-FTV, 2AD-FHV)
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.


13. СНИМИТЕ ХОМУТ ЧЕХЛА НАРУЖНОГО ШАРНИРА ЛЕВОЙ ПЕРЕДНЕЙ ПОЛУОСИ № 2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

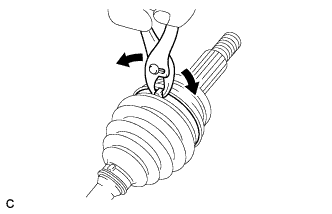

  1. С помощью плоскогубцев снимите хомут чехла наружного шарнира передней полуоси № 2, как показано на рисунке.



14. СНИМИТЕ ХОМУТ ЧЕХЛА НАРУЖНОГО ШАРНИРА ЛЕВОЙ ПЕРЕДНЕЙ ПОЛУОСИ

  1. Снимите хомут чехла наружного шарнира левой передней полуоси.

    УКАЗАНИЕ:
    Выполните такие же действия, что и для хомута чехла наружного шарнира левой передней полуоси № 2.


15. СНИМИТЕ ХОМУТ ЧЕХЛА НАРУЖНОГО ШАРНИРА ПРАВОЙ ПЕРЕДНЕЙ ПОЛУОСИ № 2 (для моделей с 1AD-FTV, 2AD-FHV)

  1. Снимите хомут чехла наружного шарнира правой передней полуоси № 2.

    УКАЗАНИЕ:
    Выполните такие же действия, что и для хомута чехла наружного шарнира левой передней полуоси № 2.


16. СНИМИТЕ ХОМУТ ЧЕХЛА НАРУЖНОГО ШАРНИРА ПРАВОЙ ПЕРЕДНЕЙ ПОЛУОСИ (для моделей с 1AD-FTV, 2AD-FHV)
УКАЗАНИЕ:
Выполните такие же действия, что и для хомута чехла наружного шарнира левой передней полуоси № 2.


17. СНИМИТЕ ЧЕХОЛ НАРУЖНОГО ШАРНИРА ЛЕВОЙ ПЕРЕДНЕЙ ПОЛУОСИ

  1. Снимите чехол наружного шарнира с вала наружного шарнира.

  1. Удалите все смазку с наружного шарнира.



18. СНИМИТЕ ЧЕХОЛ НАРУЖНОГО ШАРНИРА ПРАВОЙ ПЕРЕДНЕЙ ПОЛУОСИ (для моделей с 1AD-FTV, 2AD-FHV)
УКАЗАНИЕ:
Выполните такие же действия, что и для чехла наружного шарнира левой передней полуоси.


19. СНИМИТЕ ПРУЖИННОЕ СТОПОРНОЕ КОЛЬЦО ОТВЕРСТИЯ ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (за исключением моделей с 1AD-FTV, 2AD-FHV с правой стороны)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. С помощью отвертки снимите пружинное стопорное кольцо отверстия.



20. СНИМИТЕ ПЫЛЬНИК ЛЕВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Приводной Вал.Система Приводных Валов.Передний Приводной Вал В Сборе Разборка

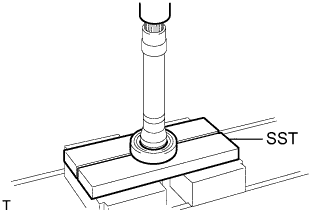

  1. С помощью SST и пресса выдавите пыльник вала.

    SST
    09950-00020
    ПРИМЕЧАНИЕ:
    Будьте осторожны, чтобы не допустить падения внутреннего шарнира.


21. СНИМИТЕ ПЫЛЬНИК ПРАВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (за исключением моделей с 1AD-FTV, 2AD-FHV)
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.


22. СНИМИТЕ ПЫЛЬНИК ПРАВОГО ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (для моделей с 1AD-FTV, 2AD-FHV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Приводной Вал.Система Приводных Валов.Передний Приводной Вал В Сборе Разборка

  1. С помощью SST и пресса выдавите пыльник вала.

    SST
    09950-00020


23. СНИМИТЕ КОРПУС ПОДШИПНИКА ПРИВОДНОГО ВАЛА В СБОРЕ (для моделей с 1AD-FTV, 2AD-FHV с правой стороны)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

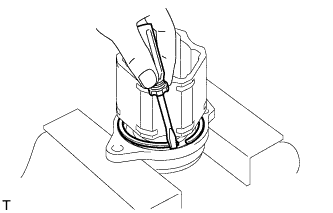

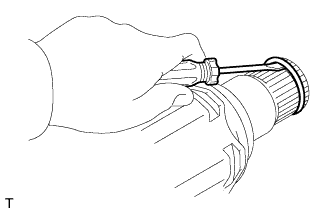

  1. С помощью отвертки снимите пружинное стопорное кольцо корпуса подшипника.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

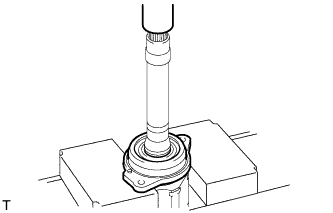

  1. С помощью пресса выжмите корпус подшипника приводного вала.

    ПРИМЕЧАНИЕ:
    Будьте осторожны, чтобы не допустить падения внутреннего шарнира.


24. СНИМИТЕ ПЫЛЬНИК ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (для моделей с 1AD-FTV, 2AD-FHV с правой стороны)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Приводной Вал.Система Приводных Валов.Передний Приводной Вал В Сборе Разборка

  1. С помощью SST и пресса выжмите пыльник приводного вала.

    SST
    09950-00020
    ПРИМЕЧАНИЕ:
    Будьте осторожны, чтобы не допустить падения внутреннего шарнира.


25. СНИМИТЕ ПОДШИПНИК ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА (для моделей с 1AD-FTV, 2AD-FHV с правой стороны)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

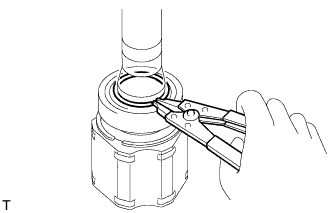

  1. С помощью съемника стопорных колец снимите пружинное стопорное кольцо.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Приводной Вал.Система Приводных Валов.Передний Приводной Вал В Сборе Разборка

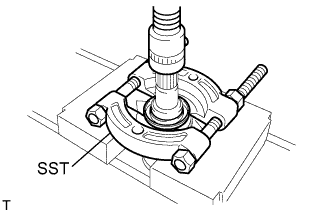

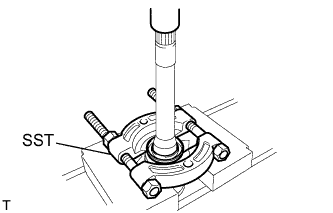

  1. С помощью SST и пресса выдавите подшипник приводного вала.

    SST
    09527-10011

  1. Снимите пружинное стопорное кольцо.
