Система Освещения Цепь Фар (Дальний Свет). Corolla ZZE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА

ПРОВЕРЬТЕ РЕЛЕ ПЕРЕКЛЮЧАТЕЛЯ СВЕТА ФАР (DIM)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ ФАР – РЕЛЕ ПЕРЕКЛЮЧАТЕЛЯ СВЕТА ФАР)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ ПЕРЕКЛЮЧАТЕЛЯ СВЕТА ФАР – ПРЕДОХРАНИТЕЛЬ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ ПЕРЕКЛЮЧАТЕЛЯ СВЕТА ФАР – ГЛАВНЫЙ ЭБУ КУЗОВА)

ОПИСАНИЕ

1. Данная цепь используется только в моделях с системой автоматического управления освещением или с системой подфарников, включаемых при движении в светлое время суток.


   УКАЗАНИЕ:

   1. Если автомобиль имеет систему автоматического управления освещением или систему подфарников, включаемых при движении в светлое время суток, наружным освещением (фарами, задними фонарями, передними противотуманными фарами и задними противотуманными фонарями) управляет главный ЭБУ кузова.

   2. Если автомобиль не имеет системы автоматического управления освещением и системы подфарников, включаемых при движении в светлое время суток, главный ЭБУ кузова не управляет наружным освещением (фарами, задними фонарями, передними противотуманными фарами и задними противотуманными фонарями). В этом случае выполните поиск неисправностей в соответствии с ТАБЛИЦЕЙ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь).

2. Фары дальнего света включаются при выполнении обоих следующих условий.

1. Фары ближнего света включаются функцией автоматического или ручного управления освещением.

2. Переключатель света фар установлен в положение HIGH.

3. Дальний свет фар включается при переводе переключателя света фар в положение HIGH FLASH.


   УКАЗАНИЕ:

   1. Если не светится фара дальнего света только с одной стороны, проверьте лампу, предохранитель и жгут проводов, связанные с этой лампой.

   2. Если не светятся правая и левая фары дальнего света, когда фары ближнего света включены, и переключатель света фар установлен в положение HIGH, проверьте реле фар дальнего света в режиме активной диагностики и считайте значение сигнала HIGH переключателя освещения в режиме Data List, чтобы определить местонахождение неисправности – со стороны переключателя или со стороны реле.

   3. Перед выполнением диагностики функции управления фарами дальнего света убедитесь, что фары ближнего света работают нормально.

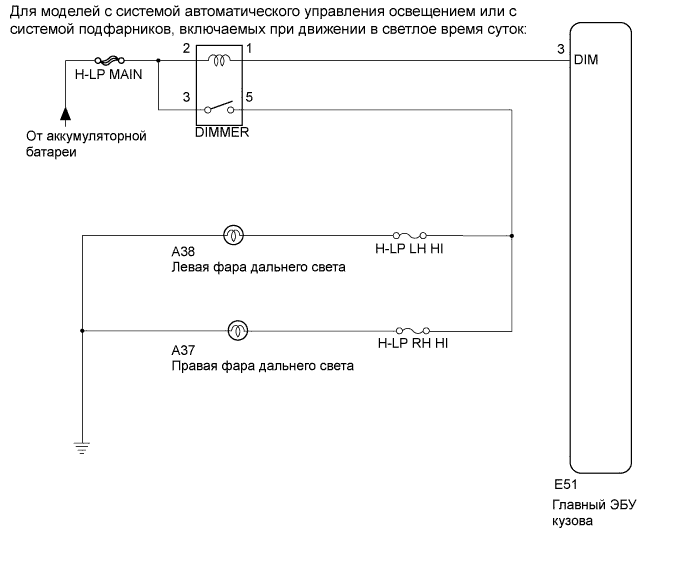

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).


3. Выберите в режиме ACTIVE TEST указанный ниже параметр, после чего проверьте, работает ли реле.



   Main Body (главный ЭБУ кузова):

   Информация на дисплее прибора	Испытываемое устройство	Диапазон регулирования	Замечание по диагностике
   Head Light (HI)*1	Реле переключателя света фар	ON (ВКЛ) / OFF (ВЫКЛ)	-

   УКАЗАНИЕ:

   *1: Для моделей с системой автоматического управления освещением или с системой подфарников, включаемых при движении в светлое время суток

   OK:

   Реле работает. (Фары дальнего света горят.)


1. Выберите указанные ниже параметры из списка DATA LIST и считайте их значения с дисплея портативного диагностического прибора.



   Main Body (главный ЭБУ кузова):

   Информация на дисплее прибора	Измеряемая величина/диапазон измерения	Нормальное состояние	Замечание по диагностике
   Dimmer Hi SW*1	Сигнал HIGH переключателя света фар / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): переключатель света фар в положении HIGH OFF (ВЫКЛ): переключатель света фар в положении LOW	-
   Passing Light SW*1	Сигнал HIGH FLASH переключателя света фар / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): переключатель света фар в положении HIGH FLASH (PASS) OFF (ВЫКЛ): переключатель света фар не в положении HIGH FLASH (PASS)	-

   УКАЗАНИЕ:

   *1: Для моделей с системой автоматического управления освещением или с системой подфарников, включаемых при движении в светлое время суток

   OK:

   Отображаются нормальные состояния, указанные выше.

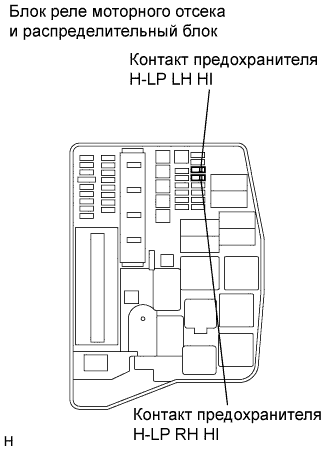

1. Измерьте напряжение между гнездом каждого предохранителя и массой.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
   Контакт предохранителя H-LP LH HI - масса	Переключатель освещения в положении HEAD, переключатель света фар: LOW → HIGH	Менее 1 В → 11–14 В
   Контакт предохранителя H-LP RH HI - масса	Переключатель освещения в положении HEAD, переключатель света фар: LOW → HIGH	Менее 1 В → 11–14 В

1. Извлеките реле переключателя света фар из блока реле моторного отсека.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   3 - 5	Напряжение не подается между контактами 1 и 2	10 кОм или более
   3 - 5	Подайте напряжение аккумуляторной батареи между контактами 1 и 2	Менее 1 Ом

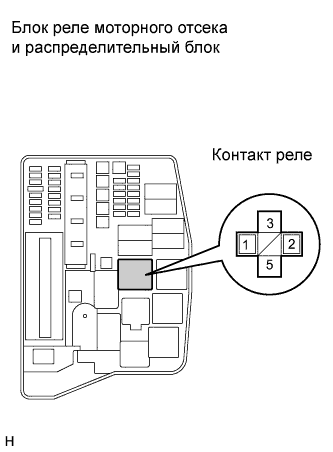

1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   Контакт 2 реле переключателя света фар - масса	Переключатель освещения: OFF (ВЫКЛ) → HEAD	Менее 1 В → 11–14 В
   Контакт 3 реле переключателя света фар - масса	Переключатель освещения: OFF (ВЫКЛ) → HEAD	Менее 1 В → 11–14 В

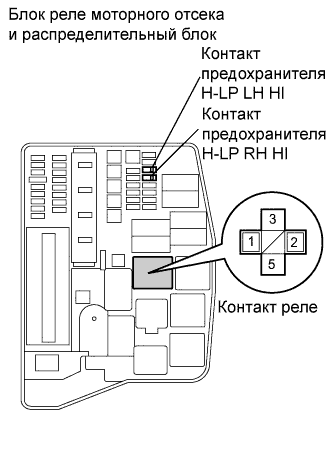

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   Контакт 5 реле переключателя света фар - контакт предохранителя H-LP LH HI	Всегда	Менее 1 Ом
   Контакт 5 реле переключателя света фар - контакт предохранителя H-LP RH HI	Всегда	Менее 1 Ом

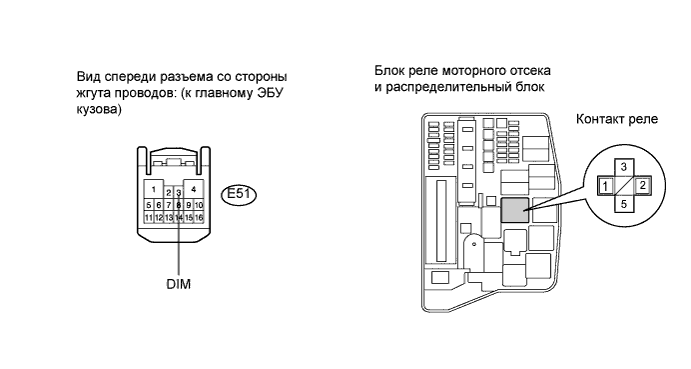

1. Отсоедините разъем E51 главного ЭБУ кузова.







2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   Контакт 1 реле переключателя света фар - E51-3 (DIM)	Всегда	Менее 1 Ом
   E51-3 (DIM) - масса	Всегда	10 кОм или более
