Клапан Управления Разрежением Проверка. Corolla Auris

Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Система Впуска 2Ad-Fhv. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. INSPECT VACUUM REGULATING VALVE ASSEMBLY

Клапан Управления Разрежением -- Проверка



1. INSPECT VACUUM REGULATING VALVE ASSEMBLY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

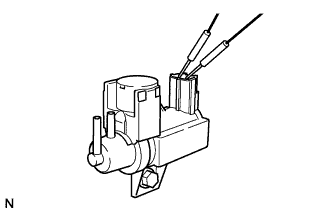

  1. Inspect the VRV for an open circuit.

    1. Measure the resistance between the terminals.

      Standard resistance:
      11.1 to 12.5 Ω at 20°C (68°F)


  1. Inspect the VRV operation.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Впуска 2Ad-Fhv.Воздухозаборная Система.Клапан Управления Разрежением Проверка

    1. Check that air flows from port E to G.



      2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Впуска 2Ad-Fhv.Воздухозаборная Система.Клапан Управления Разрежением Проверка

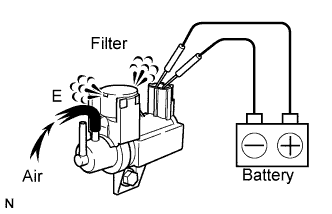

    2. Apply battery voltage across the terminals.

    3. Check that air flows from port E to the filter.
