Вал Рычага Выбора И Переключения Передач Повторная Сборка. Corolla ZZE150

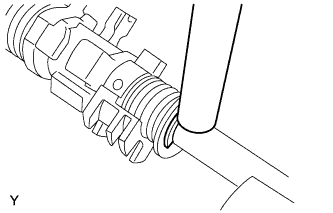

Смажьте вал рычага выбора и переключения передач универсальной консистентной смазкой и с помощью молотка и латунного стержня установите новое пружинное стопорное кольцо на вал рычага выбора и переключения передач.

Смажьте опору пружины выбора передач № 1 универсальной консистентной смазкой.

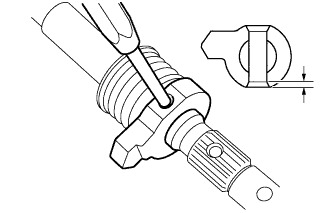

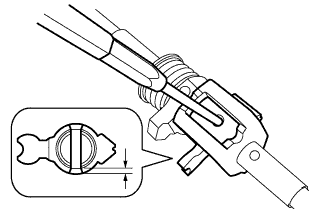

С помощью бородка с тонким цилиндрическим концом (диаметром 5 мм) и молотка установите опору пружины выбора передач № 1, пружину сжатия, внутренний рычаг выбора передач и разрезной пружинный штифт внутреннего рычага выбора передач на рычаг выбора и переключения передач.

Глубина заглубления:

3,0-4,0 мм (0,1181-0,1575 дюйма)

Смажьте пластину блокировки переключения передач и внутренний рычаг переключения передач № 1 универсальной консистентной смазкой.

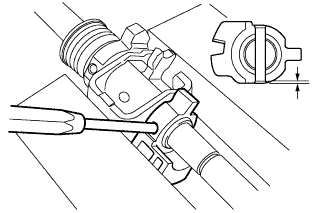

С помощью бородка с тонким цилиндрическим концом (диаметром 5 мм) и молотка установите пластину блокировки переключения передач, внутренний рычаг переключения передач № 1 и разрезной пружинный штифт внутреннего рычага переключения передач на вал рычага выбора и переключения передач.

Глубина заглубления:

от -0,5 до 0,5 мм (от -0,0197 до 0,0197 дюйма)

Смажьте внутренний рычаг переключения передач № 2 универсальной консистентной смазкой.

С помощью бородка с тонким цилиндрическим концом (диаметром 5 мм) и молотка установите внутренний рычаг переключения передач № 2 и разрезной пружинный штифт внутреннего рычага переключения передач на вал рычага выбора и переключения передач.

Глубина заглубления:

1,0–2,0 мм (0,0394–0,0787 дюйма)

Смажьте опору пружины выбора передач № 2 универсальной консистентной смазкой.

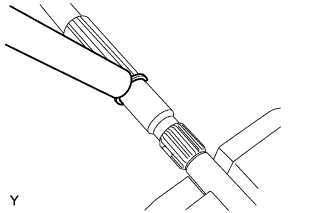

Установите опору пружины выбора передач № 2 и пружину сжатия. С помощью латунного стержня и молотка установите новое разрезное уплотнение на вал рычага выбора и переключения передач.

Установите приводной вал напольного рычага переключения передач в сборе на опору коленчатого рычага выбора передач с помощью пружинной шайбы и гайки.

Момент затяжки:

12 Н*м{122 кгс*см, 8,7 фунт-сила-футов}

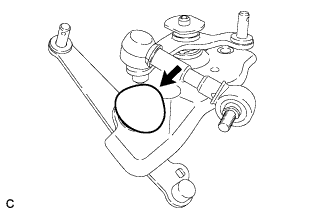

Установите 2 втулки коленчатого рычага выбора передач на опору коленчатого рычага выбора передач, как показано на рисунке.

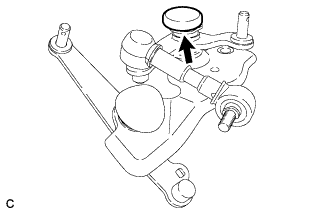

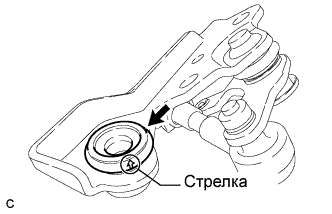

Установите пылезащитный чехол коленчатого рычага выбора передач № 2 на опору коленчатого рычага выбора передач.

УКАЗАНИЕ:

Располагайте метку-стрелку, как показано на рисунке.

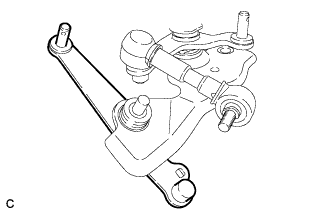

Установите коленчатый рычаг выбора передач на опору коленчатого рычага выбора передач.

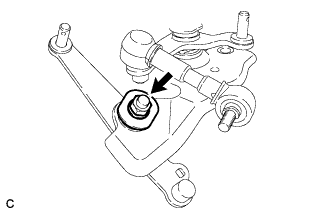

С помощью пружинной шайбы и гайки установите плоскую шайбу коленчатого рычага выбора передач на коленчатый рычаг выбора передач.

Момент затяжки:

12 Н*м{122 кгс*см, 8,7 фунт-сила-футов}

Установите пылезащитный чехол коленчатого рычага выбора передач № 1 на коленчатый рычаг выбора передач.

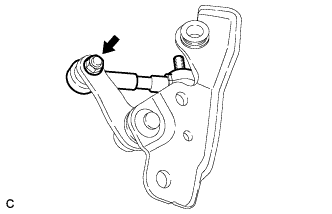

Установите пылезащитный чехол напольного коленчатого рычага переключения передач на коленчатый рычаг выбора передач в сборе.
