Первичный Вал Разборка. Corolla ZZE150

С помощью комплекта плоских щупов измерьте осевой зазор шестерни 4-й передачи.

Номинальный зазор:

0,10–0,55 мм (0,0039–0,0217 дюйма)

Максимально допустимый зазор:

0,55 мм (0,0217 дюйма)

С помощью индикатора часового типа измерьте осевой зазор шестерни 3-й передачи.

Номинальный зазор:

от 0,10 до 0,35 мм (от 0,0039 до 0,0138 дюйма)

Максимально допустимый зазор:

0,35 мм (0,0138 дюйма)

С помощью индикатора часового типа измерьте радиальный зазор шестерни 4-й передачи между шестерней и валом.

Номинальный зазор:

0,009–0,050 мм (0,0004–0,0020 дюйма)

Максимально допустимый зазор:

0,05 мм (0,0020 дюйма)

С помощью индикатора часового типа измерьте радиальный зазор шестерни 3-й передачи между шестерней и валом.

Номинальный зазор:

Для подшипника, изготовленного KOYO:

0,015–0,058 мм (0,0006–0,0023 дюйма)

Для подшипника, изготовленного NSK:

0,015–0,056 мм (0,0006–0,0022 дюйма)

Максимально допустимый зазор:

Изготовитель – KOYO:

0,058 мм (0,0023 дюйма)

Изготовитель – NSK:

0,056 мм (0,0022 дюйма)

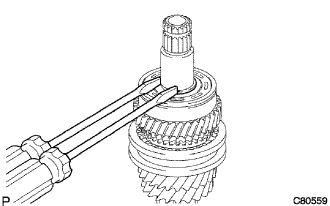

С помощью молотка и 2 отверток снимите пружинное стопорное кольцо вала заднего подшипника первичного вала с первичного вала.

УКАЗАНИЕ:

Чтобы предотвратить отскакивание пружинного стопорного кольца, используйте ветошь или кусок ткани.

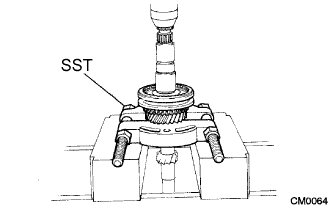

С помощью SST и пресса снимите задний радиальный шариковый подшипник первичного вала и шестерню 4-й передачи с первичного вала.

SST

09950-00020

УКАЗАНИЕ:

1. Не допускайте чрезмерного затягивания SST.

2. Для предотвращения падения первичного вала в сборе поддерживайте его рукой.

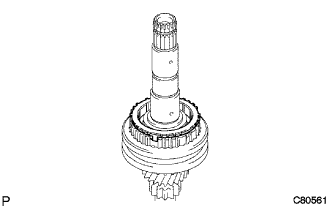

Снимите игольчатый роликовый подшипник и распорную втулку подшипника шестерни 4-й передачи с первичного вала.

Снимите блокирующее кольцо синхронизатора № 2 со ступицы скользящей муфты трансмиссии № 2.

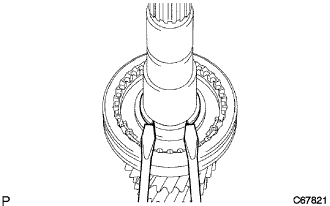

С помощью 2 отверток и молотка снимите пружинное стопорное кольцо вала ступицы скользящей муфты синхронизатора № 2 с первичного вала.

УКАЗАНИЕ:

Чтобы предотвратить отскакивание пружинного стопорного кольца, используйте ветошь или кусок ткани.

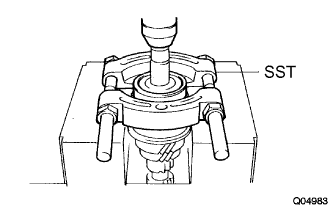

С помощью SST и пресса снимите ступицу скользящей муфты трансмиссии № 2 и шестерню 3-й передачи с первичного вала.

SST

09950-00020

ПРИМЕЧАНИЕ:

1. Не допускайте чрезмерного затягивания SST.

2. Для предотвращения падения первичного вала поддерживайте его рукой.

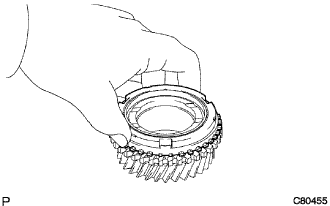

Снимите блокирующее кольцо синхронизатора с шестерни 3-й передачи.

Снимите игольчатый роликовый подшипник 3-й передачи с первичного вала.

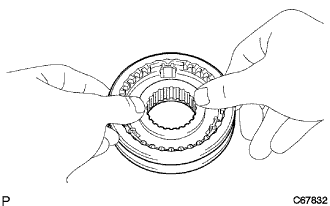

Снимите скользящую муфту трансмиссии № 2, 3 сухаря и 3 пружины сухарей со ступицы скользящей муфты трансмиссии № 2.

ПРИМЕЧАНИЕ:

Чтобы предотвратить отскакивание сухарей и пружин сухарей, используйте ветошь или кусок ткани.
