Выходной Вал Повторная Сборка. Corolla ZZE150

Смажьте трансмиссионным маслом шестерню заднего хода и ступицу скользящей муфты трансмиссии № 1.

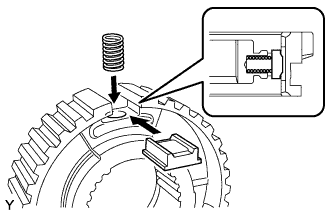

Установите 3 пружины сухарей механизма синхронизации и 3 сухаря механизма синхронизации на ступицу скользящей муфты трансмиссии № 1.

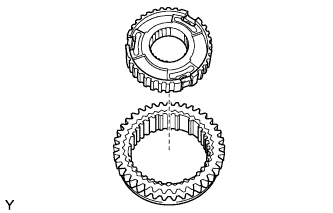

Установите шестерню заднего хода на ступицу скользящей муфты трансмиссии № 1 в сборе.

ПРИМЕЧАНИЕ:

Правильно ориентируйте шестерню заднего хода и ступицу скользящей муфты трансмиссии № 1.

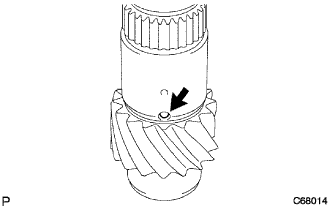

Смажьте шарик или штифт упорной шайбы шестерни 1-й передачи универсальной консистентной смазкой и установите в выходной вал.

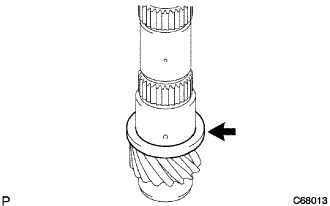

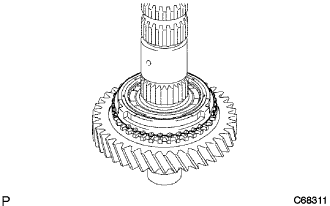

Смажьте упорную шайбу шестерни 1-й передачи трансмиссионным маслом и установите ее на выходной вал.

Смажьте игольчатый роликовый подшипник шестерни 1-й передачи трансмиссионным маслом и установите на выходной вал.

Смажьте конус шестерни 1-й передачи и набор блокирующих колец синхронизатора № 1 (внутреннее, среднее и наружное блокирующие кольца) трансмиссионным маслом.

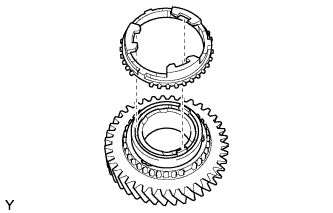

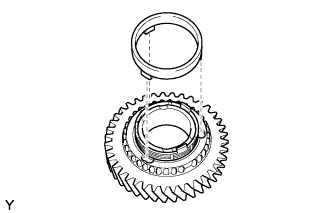

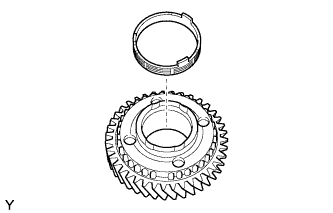

Установите внутреннее блокирующее кольцо на шестерню 1-й передачи.

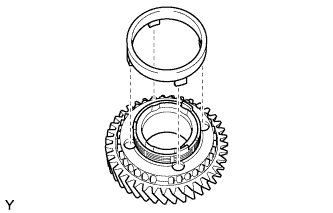

Установите среднее блокирующее кольцо на шестерню 1-й передачи.

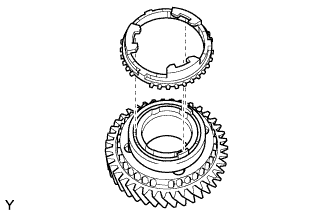

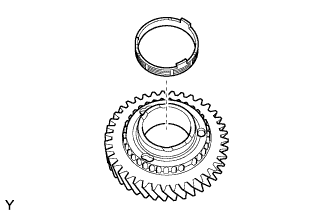

Установите наружное блокирующее кольцо на шестерню 1-й передачи.

Смажьте шестерню 1-й передачи трансмиссионным маслом и установите на выходной вал.

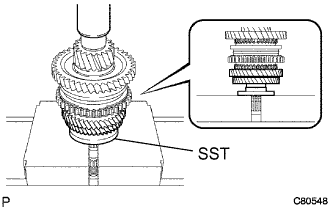

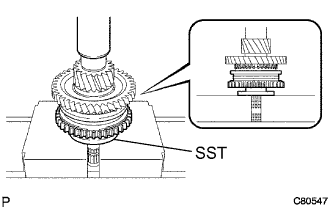

С помощью SST и пресса установите ступицу скользящей муфты трансмиссии № 1 на выходной вал.

SST

09316-60011(09316-00031)

УКАЗАНИЕ:

1. Шестерня 1-й передачи может вращаться.

2. Контролируя, чтобы шарик или штифт упорной шайбы шестерни 1-й передачи не выходил из канавки упорной шайбы шестерни 1-й передачи, вожмите и установите ступицу скользящей муфты № 1.


Выберите пружинное стопорное кольцо, обеспечивающее минимальный осевой зазор.

Номинальный зазор:

0,1 мм (0,004 дюйма) или менее

Толщина пружинного стопорного кольца:

Метка	Толщина, мм (дюйм.)	Метка	Толщина, мм (дюйм.)
А	2,50 (0,0984)	D	2,68 (0,1055)
B	2,56 (0,1008)	E	2,74 (0,1079)
C	2,62 (0,1031)	F	2,80 (0,1102)

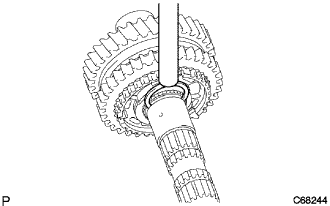

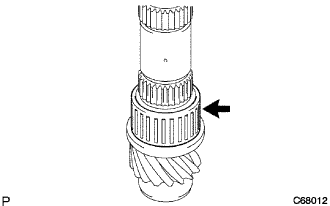

С помощью латунного прутка и молотка установите пружинное стопорное кольцо на выходной вал.

ПРИМЕЧАНИЕ:

Старайтесь не повредить поверхность шейки выходного вала.

Смажьте игольчатый роликовый подшипник и распорную втулку подшипника шестерни 2-й передачи трансмиссионным маслом и установите их на выходной вал.

Смажьте конус шестерни 2-й передачи и набор блокирующих колец синхронизатора № 2 (внутреннее, среднее и наружное блокирующие кольца) трансмиссионным маслом.

Установите внутреннее блокирующее кольцо на шестерню 2-й передачи.

Установите среднее блокирующее кольцо на шестерню 2-й передачи.

Установите наружное блокирующее кольцо на шестерню 2-й передачи.

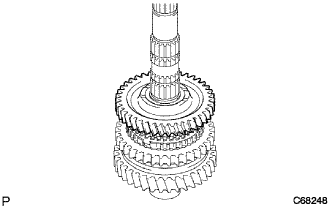

Смажьте шестерню 2-й передачи трансмиссионным маслом и установите ее на выходной вал.

С помощью SST и пресса установите ведомую шестерню 3-й передачи на выходной вал.

SST

09316-60011(09316-00031)

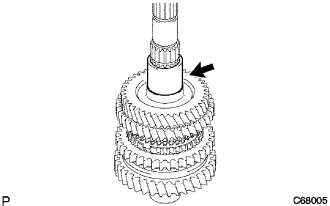

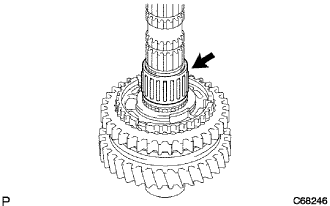

Установите распорную втулку выходного вала на выходной вал.

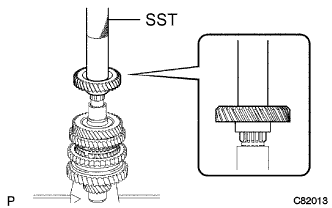

С помощью SST и пресса установите ведомую шестерню 4-й передачи на выходной вал.

SST

09612-22011

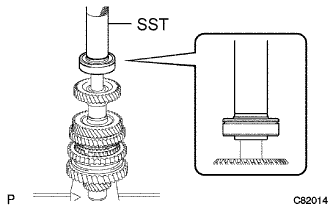

С помощью SST и пресса установите задний подшипник выходного вала на выходной вал.

SST

09612-22011

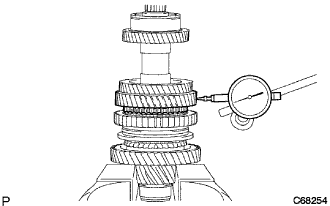

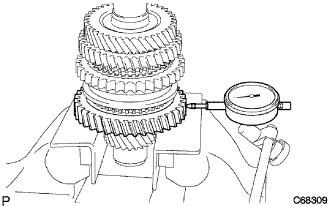

С помощью индикатора часового типа измерьте радиальный зазор шестерни 2-й передачи.

Номинальный зазор:

Для подшипников, изготовленных NSK:

0,015-0,056 мм (0,0006-0,0022 дюйма)

За исключением подшипников, изготовленных NSK:

0,015-0,058 мм (0,0006-0,0023 дюйма)

Максимально допустимый зазор:

Для подшипников, изготовленных NSK:

0,056 мм (0,0022 дюйма)

За исключением подшипников, изготовленных NSK:

0,058 мм (0,0023 дюйма)

С помощью индикатора часового типа измерьте радиальный зазор шестерни 1-й передачи.

Номинальный зазор:

Для подшипников, изготовленных NSK:

0,015-0,056 мм (0,0006-0,0022 дюйма)

За исключением подшипников, изготовленных NSK:

0,015-0,058 мм (0,0006-0,0023 дюйма)

Максимально допустимый зазор:

Для подшипников, изготовленных NSK:

0,056 мм (0,0022 дюйма)

За исключением подшипников, изготовленных NSK:

0,058 мм (0,0023 дюйма)

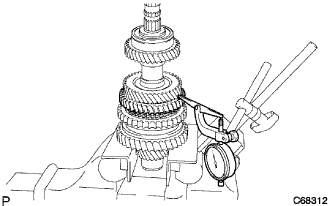

С помощью индикатора часового типа измерьте осевой зазор шестерни 2-й передачи.

Номинальный зазор:

Изготовление TMC:

0,10–0,55 мм (0,0039–0,0217 дюйма)

Изготовление TMUK, TMMT:

0,10-0,45 мм (0,0039-0,0177 дюйма)

Максимально допустимый зазор:

Изготовление TMC:

0,55 мм (0,0217 дюйма)

Изготовление TMUK, TMMT:

0,45 мм (0,0177 дюйма)

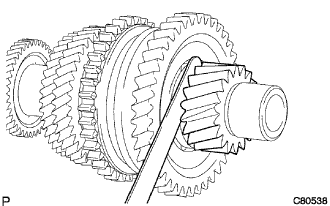

С помощью комплекта плоских щупов измерьте осевой зазор шестерни 1-й передачи.

Номинальный зазор:

0,10–0,40 мм (0,0039–0,0157 дюйма)

Максимально допустимый зазор:

0,40 мм (0,0157 дюйма)
