Каталитический Нейтрализатор В Выпускном Коллекторе Снятие. Corolla Auris

Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Система Снижения Токсичности Отработавших Газов 2Ad-Fhv. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. REMOVE ENGINE ASSEMBLY

  2. REMOVE NO. 1 MANIFOLD CONVERTER INSULATOR

  3. REMOVE NO. 2 MANIFOLD CONVERTER INSULATOR

  4. REMOVE EXHAUST MANIFOLD CONVERTER SUB-ASSEMBLY

  5. REMOVE NO. 1 VACUUM TRANSMITTING HOSE ASSEMBLY

  6. REMOVE NO. 2 VACUUM TRANSMITTING HOSE ASSEMBLY

  7. REMOVE EXHAUST GAS TEMPERATURE SENSOR (UPPER)

  8. REMOVE EXHAUST GAS TEMPERATURE SENSOR (LOWER)

  9. REMOVE NO. 1 VACUUM PIPE

  10. REMOVE NO. 2 VACUUM PIPE

Каталитический Нейтрализатор В Выпускном Коллекторе -- Снятие



1. REMOVE ENGINE ASSEMBLY
УКАЗАНИЕ:
See page Нажмите здесь


2. REMOVE NO. 1 MANIFOLD CONVERTER INSULATOR


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 5 bolts and No. 1 manifold converter insulator.



3. REMOVE NO. 2 MANIFOLD CONVERTER INSULATOR


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 3 bolts and No. 2 manifold converter insulator.



4. REMOVE EXHAUST MANIFOLD CONVERTER SUB-ASSEMBLY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Disconnect the 2 exhaust gas temperature sensor connectors.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the bolt, nut and No. 1 manifold stay.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 3 bolts and No. 2 manifold stay.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 2 bolts, nut and No. 2 exhaust manifold stay.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 3 nuts, manifold converter sub-assembly and turbine outlet elbow gasket.



5. REMOVE NO. 1 VACUUM TRANSMITTING HOSE ASSEMBLY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Using pliers, grip the claws of the clip and slide the clip to remove the No. 1 vacuum transmitting hose.



6. REMOVE NO. 2 VACUUM TRANSMITTING HOSE ASSEMBLY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Using pliers, grip the claws of the clip and slide the clip to remove the No. 2 vacuum transmitting hose.



7. REMOVE EXHAUST GAS TEMPERATURE SENSOR (UPPER)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Снижения Токсичности Отработавших Газов 2Ad-Fhv.Система Снижения Токсичности Отработавших Газов.Каталитический Нейтрализатор В Выпускном Коллекторе Снятие

  1. Using SST, remove the exhaust gas temperature sensor (upper) from the manifold converter.

    SST
    09023-38401


8. REMOVE EXHAUST GAS TEMPERATURE SENSOR (LOWER)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Снижения Токсичности Отработавших Газов 2Ad-Fhv.Система Снижения Токсичности Отработавших Газов.Каталитический Нейтрализатор В Выпускном Коллекторе Снятие

  1. Using SST, remove the exhaust gas temperature sensor (lower) nut from the manifold converter.

    SST
    09023-38401


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 2 nuts and exhaust gas temperature sensor (lower).

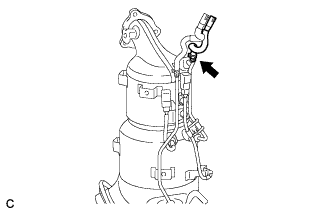

9. REMOVE NO. 1 VACUUM PIPE


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Снижения Токсичности Отработавших Газов 2Ad-Fhv.Система Снижения Токсичности Отработавших Газов.Каталитический Нейтрализатор В Выпускном Коллекторе Снятие

  1. Using SST, remove the No. 1 vacuum pipe nut from the manifold converter.

    SST
    09023-38401


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the bolt and No. 1 vacuum pipe.

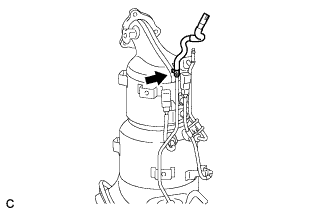

10. REMOVE NO. 2 VACUUM PIPE


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Снижения Токсичности Отработавших Газов 2Ad-Fhv.Система Снижения Токсичности Отработавших Газов.Каталитический Нейтрализатор В Выпускном Коллекторе Снятие

  1. Using SST, remove the No. 2 vacuum pipe nut from the manifold converter.

    SST
    09023-38401


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the bolt and No. 2 vacuum pipe.
