  1. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ В СБОРЕ

Выключатель Аварийной Сигнализации (Для Моделей С Кузовом Типа "Хэтчбэк") -- Проверка



1. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Выключатель Аварийной Сигнализации (Для Моделей С Кузовом Типа Хэтчбэк) Проверка

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

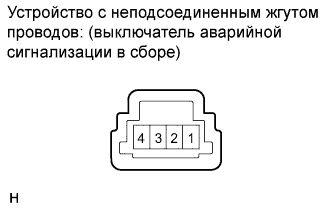

    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    1 - 4
    		ON (ВКЛ)
    		Менее 1 Ом
    OFF (ВЫКЛ)
    		10 кОм или более
    Если результат не соответствует требованиям, замените выключатель.

  1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 3, а отрицательный (-) вывод – к контакту 2.

  1. Убедитесь, что подсветка выключателя включается.

    OK:
    Подсветка включается.
    Если результат не соответствует требованиям, замените выключатель.
