  1. УСТАНОВИТЕ ТОРСИОННЫЙ СТЕРЖЕНЬ ПРАВОЙ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  2. УСТАНОВИТЕ ТОРСИОННЫЙ СТЕРЖЕНЬ ЛЕВОЙ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

Торсионный Стержень Петли Двери Багажного Отделения -- Установка


УКАЗАНИЕ:
  1. Установку следует выполнять в порядке слева направо.
  2. После установки торсионного стержня попробуйте рукой открыть и закрыть дверь багажного отделения. Убедитесь, что дверь багажного отделения открывается и закрывается плавно.


1. УСТАНОВИТЕ ТОРСИОННЫЙ СТЕРЖЕНЬ ПРАВОЙ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  1. Проверьте идентификационную метку на торсионном стержне правой петли двери багажного отделения.

    Для моделей без заднего спойлера:
    Красный
    Для моделей с задним спойлером:
    Коричневый


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

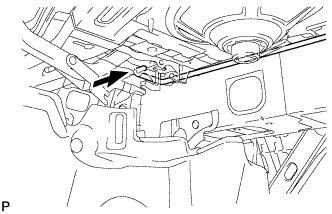

  1. Подсоедините торсионный стержень правой петли двери багажного отделения к левой стороне кузова автомобиля, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Капот Двигателя Двери.Электрическая Система Управления Дверью Багажного Отделения С Помощью Наружной Ручки (Для Моделей С Кузовом Типа

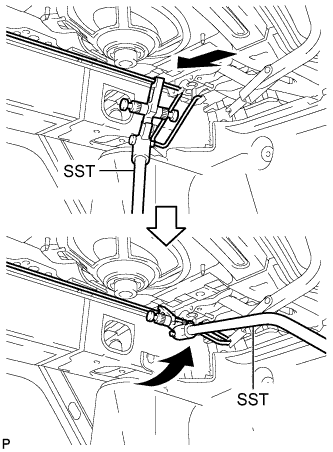

  1. С помощью SST подсоедините торсионный стержень правой петли двери багажного отделения к петле двери багажного отделения и к правой стороне кузова автомобиля, как показано на рисунке.

    SST
    09804-24010


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

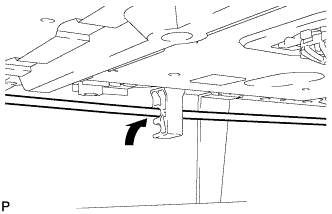

  1. Подсоедините торсионный стержень правой петли двери багажного отделения к опоре торсионного стержня двери багажного отделения, как показано на рисунке.



2. УСТАНОВИТЕ ТОРСИОННЫЙ СТЕРЖЕНЬ ЛЕВОЙ ПЕТЛИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

  1. Проверьте идентификационную метку на торсионном стержне левой петли двери багажного отделения.

    Для моделей без заднего спойлера:
    Голубой
    Для моделей с задним спойлером:
    Серый


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

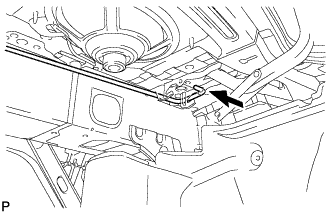

  1. Подсоедините торсионный стержень левой петли двери багажного отделения к правой стороне кузова автомобиля, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Капот Двигателя Двери.Электрическая Система Управления Дверью Багажного Отделения С Помощью Наружной Ручки (Для Моделей С Кузовом Типа

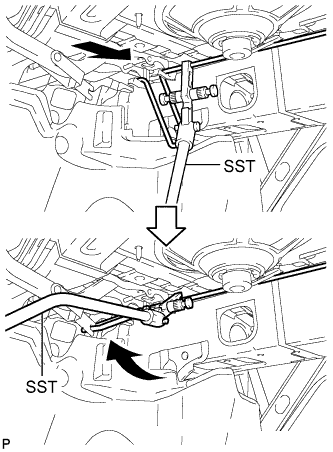

  1. С помощью SST подсоедините торсионный стержень левой петли двери багажного отделения к петле двери багажного отделения и к левой стороне кузова автомобиля, как показано на рисунке.

    SST
    09804-24010


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

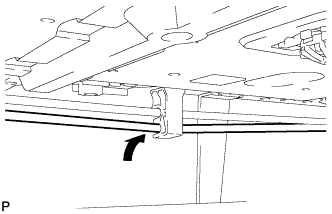

  1. Подсоедините торсионный стержень левой петли двери багажного отделения к опоре торсионного стержня двери багажного отделения, как показано на рисунке.
