Электромагнитный Клапан Переключения Передач Разборка. Corolla ZZE150

Трансмиссия. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Автоматическая Трансмиссия U341E. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. REMOVE SHIFT SOLENOID VALVE S1

  2. REMOVE SHIFT SOLENOID VALVE S2

  3. REMOVE SHIFT SOLENOID VALVE SL

  4. REMOVE NO. 3 SOLENOID LOCK PLATE

  5. REMOVE MANUAL VALVE

Электромагнитный Клапан Переключения Передач -- Разборка

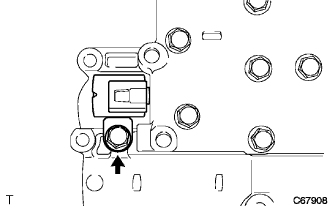

1. REMOVE SHIFT SOLENOID VALVE S1


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the bolt and pull out the shift solenoid valve S1.

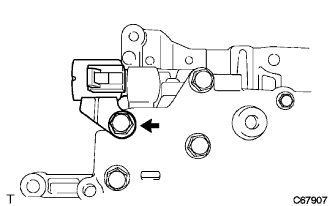

2. REMOVE SHIFT SOLENOID VALVE S2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the bolt and pull out the shift solenoid valve S2.

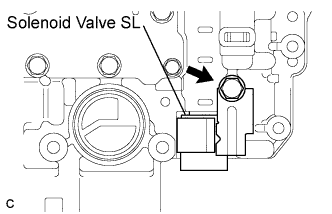

3. REMOVE SHIFT SOLENOID VALVE SL


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Автоматическая Трансмиссия U341E.Система Автоматической Трансмиссии.Электромагнитный Клапан Переключения Передач Разборка

  1. Remove the bolt and pull out the shift solenoid valve SL.

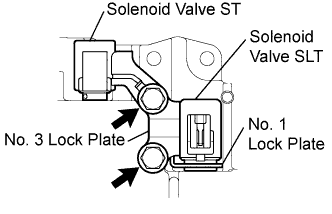

4. REMOVE NO. 3 SOLENOID LOCK PLATE


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Автоматическая Трансмиссия U341E.Система Автоматической Трансмиссии.Электромагнитный Клапан Переключения Передач Разборка

  1. Remove the 2 bolts and No. 3 solenoid lock plate from the valve body.

  1. Pull out the shift solenoid valve ST from the valve body.

  1. Remove the No. 1 solenoid lock plate from the shift solenoid valve SLT.

  1. Pull out the shift solenoid valve SLT from the valve body.

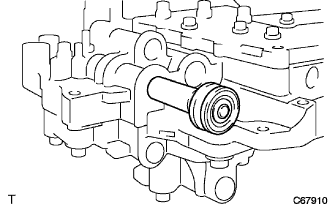

5. REMOVE MANUAL VALVE


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the manual valve from the valve body.
