Поршень Тормозного Цилиндра Второй Передачи Повторная Сборка. Corolla ZZE150

Трансмиссия. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Автоматическая Трансмиссия U341E. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. INSTALL 2ND BRAKE CYLINDER O-RING

  2. INSTALL 2ND BRAKE PISTON

  3. INSTALL 2ND BRAKE PISTON RETURN SPRING SUB-ASSEMBLY

Поршень Тормозного Цилиндра Второй Передачи -- Повторная Сборка



1. INSTALL 2ND BRAKE CYLINDER O-RING


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Coat 2 new 2nd brake cylinder O-rings with ATF, and install them into the 2nd brake cylinder.

    ПРИМЕЧАНИЕ:
    Do not damage the O-rings.


2. INSTALL 2ND BRAKE PISTON


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

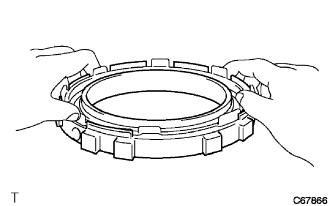

  1. Coat the 2nd brake piston with ATF, and install it into the 2nd brake cylinder.

    ПРЕДОСТЕРЕЖЕНИЕ:
    Do not damage the O-rings when pressing the 2nd brake piston into the 2nd brake cylinder by hand.


3. INSTALL 2ND BRAKE PISTON RETURN SPRING SUB-ASSEMBLY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

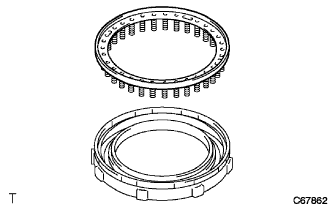

  1. Install the piston return spring.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Автоматическая Трансмиссия U341E.Система Автоматической Трансмиссии.Поршень Тормозного Цилиндра Второй Передачи Повторная Сборка

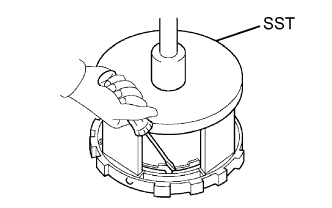

  1. Place SST on the piston return spring, and compress the piston return spring with a press.

    SST
    09387-00060

  1. Using a screwdriver, install the snap ring.

    ПРИМЕЧАНИЕ:
    Make sure that the end gap of the snap ring is not aligned with the piston return spring claw.
