Стекло Неопускное (Для 3-Дверной Модели С Кузовом Типа Хэтчбэк) Снятие. Corolla ZZE150

Освободите 8 захватов и снимите накладки петли подушки заднего сиденья № 2.

Выверните 2 болта с передней стороны левого заднего сиденья в сборе.

Снимите 2 фиксатора.

Наклоните левое заднее сиденье в сборе вперед, чтобы вывернуть 2 болта, и снимите левое заднее сиденье в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Освободите 12 захватов и снимите опорную накладку передней левой двери.

Снимите уплотнитель обшивки проема левой передней двери.

Отцепите 2 подвески.

Освободите 2 штифта и снимите панель облицовки отделения для мелких вещей в сборе.

Снимите коврик заднего пола.

Снимите коврик заднего пола.

Отцепите направляющую и снимите напольную коробку полки багажного отделения.

Отверните 2 гайки.

Отцепите направляющую и снимите правую напольную коробку полки багажного отделения.

Отверните 2 гайки и снимите левую напольную коробку полки багажного отделения.

Выверните болт и снимите защелку ремня для удержания багажа в сборе.

УКАЗАНИЕ:

Порядок выполнения работ одинаков для правой и левой стороны.

Освободите 10 захватов и снимите облицовочную накладку полки багажного отделения.

Освободите 10 захватов и снимите облицовочную накладку полки багажного отделения.

Выверните 2 болта и снимите скобу левого переднего ремня с катушкой и преднатяжителем в сборе.

Выверните болт и снимите петлю спинки заднего сиденья в сборе.

Снимите фиксатор.

Отцепите 9 захватов, 8 фиксаторов и направляющую, а затем снимите левую переднюю наружную облицовочную панель в сборе.

Выверните 2 винта.

Освободите фиксатор и снимите облицовочную накладку левой средней стойки кузова.

Выверните болт и снимите защелку ремня для удержания багажа в сборе.

С помощью отвертки освободите захват.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать клейкой лентой.

Отсоедините разъем и снимите лампу освещения салона № 2 в сборе.

Освободите 3 захвата и 4 фиксатора, и снимите левую боковую облицовочную панель полки багажного отделения в сборе.

Освободите 4 фиксатора и снимите левую внутреннюю боковую облицовку крыши в сборе.

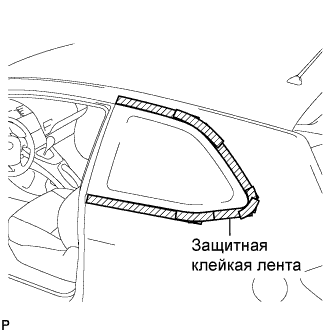

Наложите защитную клейкую ленту на наружную поверхность кузова автомобиля во избежание появления на ней царапин.

ПРИМЕЧАНИЕ:

При отделении неопускного стекла от автомобиля соблюдайте осторожность, чтобы не повредить краску или внутренние и наружные поверхности.

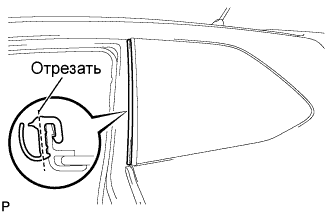

Обрежьте молдинг неопускного стекла ножом, как показано на рисунке.

ПРИМЕЧАНИЕ:

Сделайте разрез в молдинге. Затем вытяните и снимите его рукой.

Снимите оставшуюся часть молдинга.

УКАЗАНИЕ:

Сделайте разрез в молдинге. Затем вытяните и снимите его рукой.

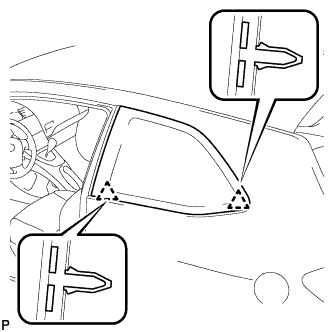

Освободите 2 фиксатора неопускного стекла.

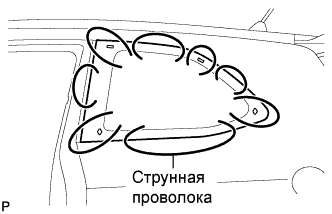

Пропустите струнную проволоку между кузовом автомобиля и стеклом из салона, как показано на рисунке.

Привяжите к обоим концам проволоки предметы, заменяющие ручки (например, деревянные бруски).

ПРИМЕЧАНИЕ:

1. При отделении ветрового стекла от автомобиля соблюдайте осторожность, чтобы не повредить краску или внутренние и наружные поверхности.

2. Чтобы при снятии стекла не поцарапать панель приборов, вставьте между ней и струнной проволокой лист пластика.


Срежьте герметик, протянув струнную проволоку по контуру неопускного стекла.

ПРИМЕЧАНИЕ:

При срезании герметика следует оставлять максимально возможное количество герметика на кузове автомобиля.

Освободите распорную втулку.

Используя вакуумные присоски, снимите стекло.

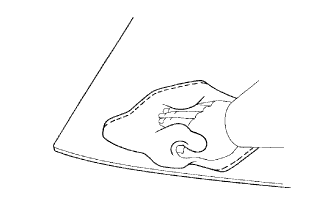

Очистите наружную кромку стекла бесцветным растворителем, не содержащим смолистых веществ.

ПРИМЕЧАНИЕ:

1. Не прикасайтесь к поверхности стекла после его очистки.

2. Соблюдайте осторожность, чтобы не повредить стекло.

3. Даже при использовании нового стекла его следует очистить бесцветным растворителем, не содержащим смолистых веществ.


Очистите и подготовьте поверхность соприкосновения кузова.

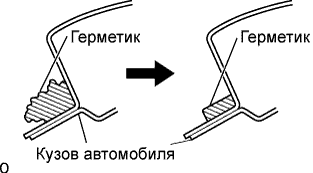

1. С помощью ножа срежьте все неровные участки герметика с поверхности контакта на кузове автомобиля, как показано на рисунке.


   УКАЗАНИЕ:

   Следует оставлять максимально возможное количество герметика на кузове автомобиля.

   ПРИМЕЧАНИЕ:

   Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

2. Очистите поверхность контакта на кузове техническим бензином.


   УКАЗАНИЕ:

   Кузов автомобиля следует очистить, даже если удален весь герметик.
