Стекло Неопускное (Для 3-Дверной Модели С Кузовом Типа Хэтчбэк) Установка. Corolla ZZE150

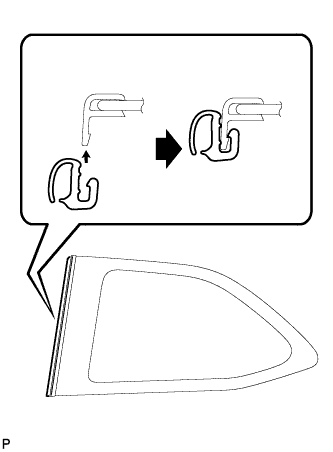

Присоедините молдинг неопускного стекла, как показано на рисунке.

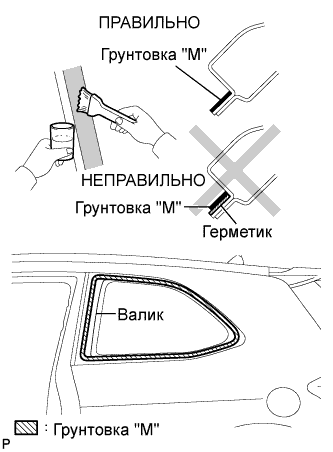

С помощью кисти или губки нанесите грунтовку "M" на открытые поверхности кузова автомобиля.

ПРИМЕЧАНИЕ:

1. Нанесите грунтовку "M" перед валиком, как показано на рисунке.

2. Просушите грунтовочное покрытие в течение не менее 3 минут.

3. Остатки грунтовки необходимо выбросить.

4. Не наносите слишком много грунтовки.

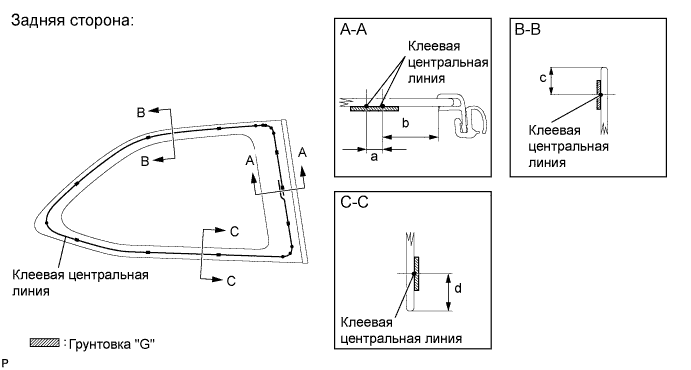

С помощью кисти или губки нанесите грунтовку "G" на поверхности соприкосновения стекла.

Номинальные размеры:

Участок	Заданные условия
a	8,0 мм (0,315 дюйма)
b	24,0 мм (0,945 дюйма)
c	13,6 мм (0,535 дюйма)
d	15,5 мм (0,610 дюйма)

УКАЗАНИЕ:

При случайном попадании грунтовки на поверхности, не требующие такой обработки, удалите грунтовку до того, как она высохнет, растворителем, не содержащим смолистых веществ.

ПРИМЕЧАНИЕ:

1. Чтобы стекло не треснуло при низких температурах, при нанесении следите за тем, чтобы грунтовка не приставала к поверхности соприкосновения между молдингом и стеклом.

2. Просушите грунтовочное покрытие в течение, по крайней мере, 3 минут.

3. Остатки грунтовки необходимо выбросить.

4. Не наносите слишком много грунтовки.

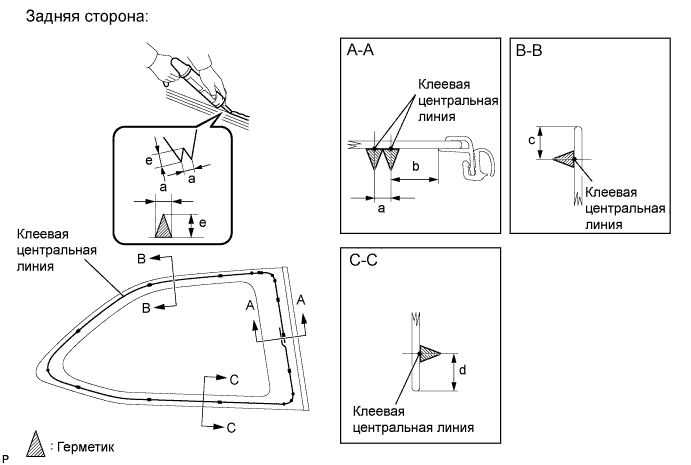

Нанесите герметик на неопускное стекло.

Герметик:

Фирменный герметик для ветровых стекол компании Тойота или аналогичный

1. Срежьте кончик наконечника баллона, как показано на рисунке.








   Номинальные размеры:

   Участок	Заданные условия
   a	8,0 мм (0,315 дюйма)
   b	24,0 мм (0,945 дюйма)
   c	13,6 мм (0,535 дюйма)
   d	15,5 мм (0,610 дюйма)
   e	12,0 мм (0,472 дюйма)

   УКАЗАНИЕ:

   После этого весь герметик следует использовать в течение времени, указанного в таблице ниже.

   Время использования:

   Температура	Время использования
   35°C (95°F)	15 мин
   20°C (68°F)	1 час 40 минут
   5°C (41°F)	8 часов

2. Вставьте баллон в пистолет для нанесения герметизирующего состава.


3. Нанесите герметик на неопускное стекло, как показано на рисунке.


Установите неопускное стекло на кузов автомобиля.

1. Надежно зафиксируйте неопускное стекло на месте с помощью защитной клейкой ленты или аналогичного средства до тех пор, пока фиксатор не затвердеет.


   ПРИМЕЧАНИЕ:

   1. Просушите грунтовочное покрытие в течение не менее 3 минут.

   2. Убедитесь, что фиксаторы правильно присоединены к кузову.

   3. Проверьте зазор между кузовом и стеклом.


2. Слегка нажмите на переднюю поверхность стекла, чтобы убедиться в плотности посадки.

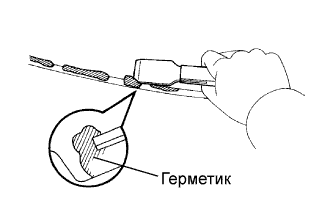

3. Удалите все выступающие излишки герметика скребком.


   УКАЗАНИЕ:

   Нанесите герметик на края стекла.

   ПРИМЕЧАНИЕ:

   Не приводите автомобиль в движение в течение времени, указанного в таблице ниже.

   Минимальное время:

   Температура	Минимальный период времени до вождения автомобиля
   35°C (95°F)	1 час 30 минут
   20°C (68°F)	5 часов
   5°C (41°F)	24 часа

Испытание на герметичность выполняйте после того, как герметик полностью затвердеет.

Нанесите на все выявленные места утечек герметизирующий состав для стекол автомобиля.

Установите левую внутреннюю боковую облицовку крыши в сборе и закрепите ее 4 фиксаторами.

ПРИМЕЧАНИЕ:

После установки убедитесь в том, что уплотнитель двери багажного отделения не мешает левой внутренней боковой облицовке крыши в сборе.

Установите левую боковую облицовочную панель полки багажного отделения в сборе и закрепите 3 захватами и 4 фиксаторами.

ПРИМЕЧАНИЕ:

После установки убедитесь в том, что уплотнитель двери багажного отделения не мешает левой боковой облицовочной панели полки багажного отделения в сборе.

Подсоедините разъем.

Установите лампу освещения салона № 2 в сборе и закрепите ее захватом.

Установите защелку ремня для удержания багажа в сборе и закрепите ее болтом.

Введите в зацепление фиксатор.

Установите облицовочную накладку левой средней стойки кузова и закрепите ее 2 винтами.

Введите в зацепление 9 захватов, 8 фиксаторов и направляющую.

Установите левую переднюю наружную облицовочную панель в сборе и закрепите ее фиксатором.

Установите петлю спинки заднего сиденья в сборе и закрепите болтом.

Момент затяжки:

18 Н*м{185 кгс*см, 13 фунт-сила-футов}

Установите скобу левого переднего ремня с катушкой и преднатяжителем в сборе и закрепите 2 болтами.

Момент затяжки:

41 Н*м{420 кгс*см, 30 фунт-сила-футов}

Установите облицовочную накладку полки багажного отделения и закрепите ее 10 захватами.

ПРИМЕЧАНИЕ:

После установки убедитесь в том, что уплотнитель двери багажного отделения не мешает облицовочной накладке полки багажного отделения.

Установите облицовочную накладку полки багажного отделения и закрепите ее 10 захватами.

ПРИМЕЧАНИЕ:

После установки убедитесь в том, что уплотнитель двери багажного отделения не мешает облицовочной накладке полки багажного отделения.

Установите защелку ремня для удержания багажа в сборе и закрепите ее болтом.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Установите левую напольную коробку полки багажного отделения и закрепите ее 2 гайками.

Введите в зацепление направляющую.

Установите правую напольную коробку полки багажного отделения и закрепите ее 2 гайками.

Установите напольную коробку полки багажного отделения и введите в зацепление направляющую.

Установите коврик заднего пола.

Установите коврик заднего пола.

Введите в зацепление 2 штыря.

Установите панель облицовки отделения для мелких вещей в сборе и подсоедините 2 подвески.

Совместите метку совмещения (зеленую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Введите в зацепление 12 захватов, а затем установите опорную накладку левой передней двери.

Установите левое заднее сиденье в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите заднюю часть левого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите 2 фиксатора.

Закрепите переднюю часть левого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Введите в зацепление 8 захватов и установите накладки петли подушки заднего сиденья № 2.
