Стекло Двери Багажного Отделения (Для Моделей С Кузовом Типа Хэтчбэк) Снятие. Corolla ZZE150

Введите в зацепление 4 фиксатора и 4 захвата и установите верхнюю облицовочную панель двери багажного отделения в сборе.

Введите в зацепление 6 фиксаторов и 4 захвата и установите верхнюю облицовочную панель двери багажного отделения в сборе.

Отсоедините разъем.

Выверните 2 винта.

Освободите 2 фиксатора и снимите центральный стоп-сигнал в сборе.

УКАЗАНИЕ:

После снятия центрального стоп-сигнала в сборе замените фиксаторы новыми.

Отсоедините штырь.

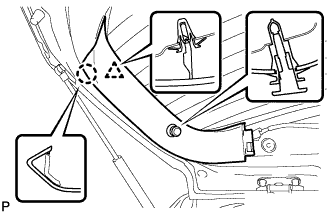

Освободите захват и фиксатор и снимите боковую накладку двери багажного отделения вместе с креплением облицовки отделения для мелких вещей.

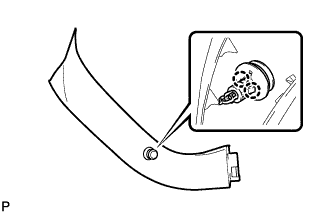

Освободите 2 захвата и снимите крепление облицовки отделения для мелких вещей.

Освободите 4 захвата и снимите внутреннюю ручку двери багажного отделения.

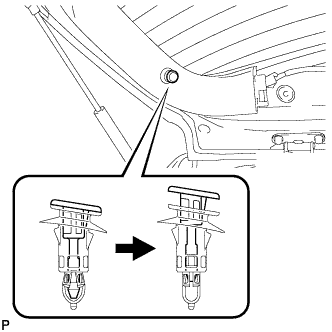

Снимите фиксатор (A).

Освободите 11 фиксаторов и снимите облицовочную панель двери багажного отделения.

Снимите крышку насадки рычага заднего стеклоочистителя.

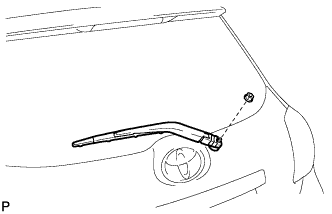

Отверните гайку и снимите рычаг и щетку заднего стеклоочистителя в сборе.

Снимите уплотнительную шайбу электродвигателя заднего стеклоочистителя.

Отсоедините разъем.

Выверните 3 болта и снимите электродвигатель заднего стеклоочистителя в сборе.

Отсоедините разъем.

Выверните 3 болта и снимите электродвигатель заднего стеклоочистителя в сборе.

Снимите 2 уплотнительные шайбы и 4 гайки.

Освободите фиксатор и снимите задний спойлер в сборе.

Снимите 2 уплотнительные шайбы и отверните 4 гайки.

Освободите 3 фиксатора и снимите задний спойлер в сборе.

Снимите 2 уплотнительные шайбы и отверните 4 гайки.

Отсоедините разъем.

Освободите фиксатор и снимите задний спойлер в сборе.

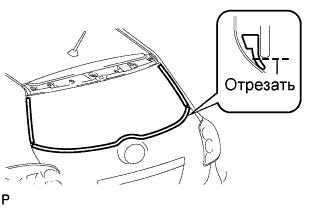

Обрежьте нижнюю часть молдинга заднего стекла ножом, как показано на рисунке.

ПРИМЕЧАНИЕ:

1. Действуйте осторожно, чтобы не повредить ножом кузов.

2. Если кузов автомобиля поврежден, после снятия заднего стекла отремонтируйте поврежденный участок посредством нанесения антикоррозийного покрытия.

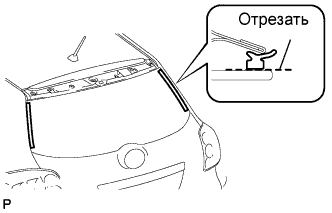

Обрежьте наружный молдинг заднего стекла ножом, как показано на рисунке.

ПРИМЕЧАНИЕ:

1. Действуйте осторожно, чтобы не повредить ножом кузов.

2. Если кузов автомобиля поврежден, после снятия заднего стекла отремонтируйте поврежденный участок посредством нанесения антикоррозийного покрытия.


Удалите с заднего стекла оставшийся наружный молдинг.

Отсоедините 2 разъема обогревателя заднего стекла.

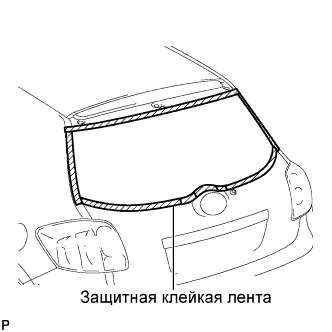

Наложите защитную клейкую ленту на наружную поверхность кузова автомобиля во избежание появления на ней царапин.

ПРИМЕЧАНИЕ:

При отделении стекла двери багажника от автомобиля соблюдайте осторожность, чтобы не повредить краску или внутренние и наружные поверхности.

Из салона пропустите струнную проволоку между кузовом автомобиля и стеклом двери багажника, как показано на рисунке.

Привяжите к обоим концам проволоки предметы, заменяющие ручки (например, деревянные бруски).

Нанесите метки на стекло и кузов автомобиля в местах, показанных на рисунке.

УКАЗАНИЕ:

Если стекло не предполагается использовать снова, наносить метки не требуется.

Срежьте герметик, протянув струнную проволоку по контуру стекла двери багажника.

ПРИМЕЧАНИЕ:

При снятии стекла двери багажника следует оставлять максимально возможное количество герметика на кузове автомобиля.

Используя вакуумные присоски, снимите стекло двери багажника.

С помощью скребка удалите фиксаторы заднего стекла № 2.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить распорку № 2 заднего стекла.

2. Обязательно замените распорную деталь заднего стекла № 2 новой.


С помощью скребка удалите фиксаторы заднего стекла № 1.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить распорку № 1 заднего стекла.

2. Обязательно замените распорную деталь заднего стекла № 1 новой.

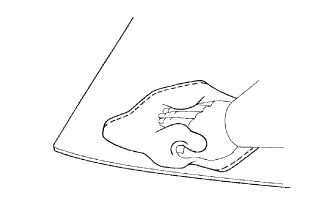

Очистите наружную кромку стекла двери багажника, не содержащим смолистых веществ.

ПРИМЕЧАНИЕ:

1. Не прикасайтесь к поверхности стекла двери багажника после его очистки.

2. Соблюдайте осторожность, чтобы не повредить стекло.

3. Даже при использовании нового стекла двери багажного отделения его следует очистить растворителем, не содержащим смолистых веществ.


С помощью скребка удалите молдинг и герметик со стекла двери багажника.

Очистите и сформируйте поверхность соприкосновения кузова.

1. С помощью ножа срежьте все неровные участки герметика с поверхности контакта на кузове автомобиля, как показано на рисунке.


   УКАЗАНИЕ:

   Следует оставлять максимально возможное количество герметика на кузове автомобиля.

   ПРИМЕЧАНИЕ:

   Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

2. Очистите поверхность контакта на кузове техническим бензином.


   УКАЗАНИЕ:

   Кузов автомобиля следует очистить, даже если удален весь герметик.
