Датчик Положения Паркинга / Нейтрали Проверка. Corolla ZZE150

Трансмиссия. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Автоматическая Трансмиссия U341E. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. INSPECT PARK/NEUTRAL POSITION SWITCH ASSEMBLY

Датчик Положения Паркинга / Нейтрали -- Проверка



1. INSPECT PARK/NEUTRAL POSITION SWITCH ASSEMBLY

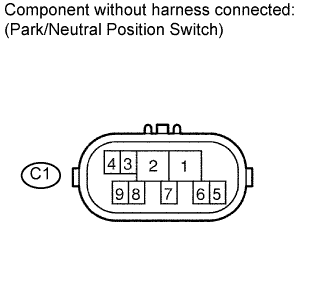

  1. Disconnect the park/neutral position switch connector.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Автоматическая Трансмиссия U341E.Система Автоматической Трансмиссии.Датчик Положения Паркинга / Нейтрали Проверка

  1. Measure the resistance according to the value(s) in the table below.

    Standard resistance:

    Tester Connection
    		Condition
    		Specified Connection
    2 - 6 and 4 - 5
    		P position
    		Below 1 Ω
    Except P position
    		10 kΩ or higher
    2 - 1
    		R position
    		Below 1 Ω
    Except R position
    		10 kΩ or higher
    2 - 9 and 4 - 5
    		N position
    		Below 1 Ω
    Except N position
    		10 kΩ or higher
    2 - 7
    		D position and 3 position
    		Below 1 Ω
    Except D position and 3 position
    		10 kΩ or higher
    2 - 3
    		2 position
    		Below 1 Ω
    Except 2 position
    		10 kΩ or higher
    2 - 8
    		L position
    		Below 1 Ω
    Except L position
    		10 kΩ or higher
