Dtc 58-10 Ошибка Гиродатчика. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Навигация. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

ОПИСАНИЕ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ДАТЧИКИ АВТОМОБИЛЯ (РЕЖИМ ПРОВЕРКИ СИСТЕМЫ НАВИГАЦИИ)

СБРОСЬТЕ DTC

ПОВТОРНО ПРОВЕРЬТЕ DTC

DTC 58-10 Ошибка гиродатчика

DTC 80-10 Ошибка гиродатчика


ОПИСАНИЕ


№ DTC
Условие обнаружения DTC
Неисправный участок
58-10
Короткое замыкание в цепи заземления, питания или обрыв сигнальной цепи гиродатчика
  1. Гиродатчик
  1. Приемник системы навигации в сборе
80-10
Короткое замыкание в цепи заземления, питания или обрыв сигнальной цепи гиродатчика

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
По окончании проверки сбросьте коды DTC.
1.ПРОВЕРЬТЕ ДАТЧИКИ АВТОМОБИЛЯ (РЕЖИМ ПРОВЕРКИ СИСТЕМЫ НАВИГАЦИИ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Войдите в режим "Navigation Check" (проверка системы навигации) ("Vehicle Sensors" - датчики автомобиля) (Нажмите здесь).

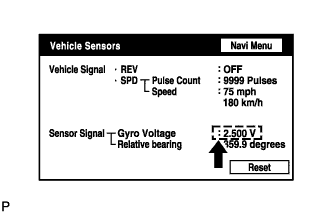

  1. Проверьте напряжение гиродатчика.

    Номинальное напряжение:
    0,1-4,5 В
    Результат:
    Результат
    		Следующий шаг
    OK
    		А
    NG
    (для моделей с кузовом типа "седан")
    		B
    NG
    (для моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (Нажмите здесь)

C
ЗАМЕНИТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (Нажмите здесь)
А


2.СБРОСЬТЕ DTC

  1. Сбросьте коды DTC (Нажмите здесь).


ДАЛЕЕ


3.ПОВТОРНО ПРОВЕРЬТЕ DTC

  1. Перепроверьте DTC и убедитесь в исчезновении текущей неисправности.

    УКАЗАНИЕ:
    При многократной регистрации кодов DTC замените приемник системы навигации в сборе.
    OK:
    Неисправность пропала.
    Результат:
    Результат
    		Следующий шаг
    OK
    		А
    NG
    (для моделей с кузовом типа "седан")
    		B
    NG
    (для моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (Нажмите здесь)

C
ЗАМЕНИТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (Нажмите здесь)
А

КОНЕЦ
