DTC P0885 Неисправность в цепи управления силового реле TCM (обрыв)

DTC P0887 Неисправность в цепи управления силового реле TCM (короткое замыкание)


ОПИСАНИЕ

В системе управления механической трансмиссией "multimode" предусмотрена специальная цепь питания. Когда зажигание включено (IG), TCM подает напряжение питания на контакт MREL для управления реле AMT. Через реле AMT напряжение питания поступает на контакт +BM блока TCM. Это напряжение (+BM) контролируется, и когда оно снижается (до 6,29 В или ниже), несмотря на наличие напряжения в цепи MREL, TCM регистрирует неисправность в механической трансмиссии "multimode" и устанавливает DTC. Когда напряжение (+BM) становится слишком высоким (более 6,29 В), несмотря на то, что в цепь MREL напряжение не подается, TCM также устанавливает DTC.

№ DTC
Условие обнаружения DTC
Неисправный участок
P0885
TCM одновременно регистрирует следующие условия:
(логика диагностирования за 1 поездку)
  1. Напряжение подается в цепь MREL
  2. Напряжение на контакте +BM в течение 0,5 с оказывается ниже 6,29 В
  1. Предохранитель AMT
  2. Реле AMT
  3. Обрыв в цепи сигнала MREL
  4. Обрыв в цепи сигнала PGND
  5. Обрыв в цепи сигнала +BM
  6. TCM
P0887
TCM одновременно регистрирует следующие условия:
(логика диагностирования за 1 поездку)
  1. Напряжение не подается в цепь MREL
  2. Напряжение на контакте +BM в течение 0,5 с оказывается выше 6,29 В
  1. Реле AMT
  2. Короткое замыкание в цепи сигнала MREL
  3. Короткое замыкание в цепи сигнала PGND
  4. Короткое замыкание в цепи сигнала +BM
  5. TCM

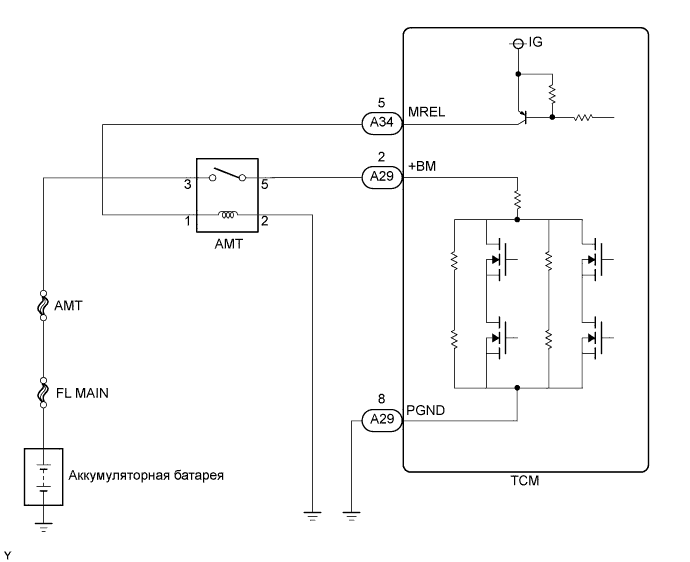

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

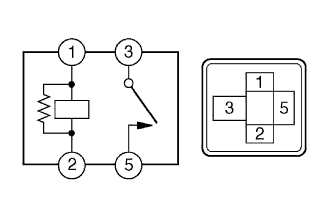

1.ПРОВЕРЬТЕ РЕЛЕ AMT


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Извлеките реле AMT из блока реле моторного отсека.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    3 - 5
    		Напряжение не подается между контактами 1 и 2
    		10 кОм или более
    3 - 5
    		Напряжение аккумуляторной батареи подается между контактами 1 и 2
    		Менее 1 Ом

  1. Установите реле AMT на место.



NG
ЗАМЕНИТЕ РЕЛЕ AMT
OK

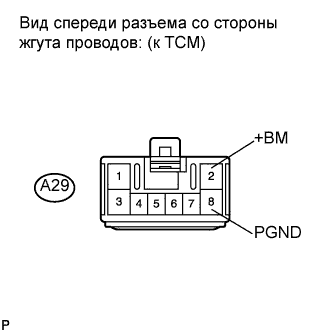

2.ПРОВЕРЬТЕ TCM (ВХОДНОЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ +BM)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Отсоедините разъем TCM.

  1. Измерьте напряжение между контактом TCM и массой кузова при включенном (IG) и выключенном зажигании.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    A29-2 (+BM) - A29-8 (PGND)
    		Замок зажигания в положении OFF (ВЫКЛ)
    		Менее 1 В
    A29-2 (+BM) - A29-8 (PGND)
    		Зажигание включено (IG)
    		11-14 В
    Результат:
    Результат
    		Следующий шаг
    NG
    		А
    OK
    		B

  1. Подсоедините разъем TCM.



B
ЗАМЕНИТЕ TCM (Нажмите здесь)
А

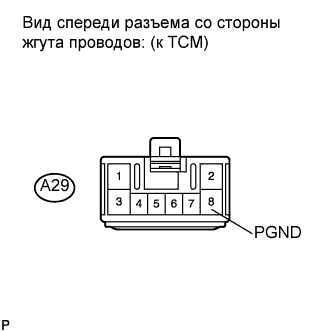

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (TCM – МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Отсоедините разъем TCM.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A29-8 (PGND) - масса
    		Всегда
    		Менее 1 Ом

  1. Подсоедините разъем TCM.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

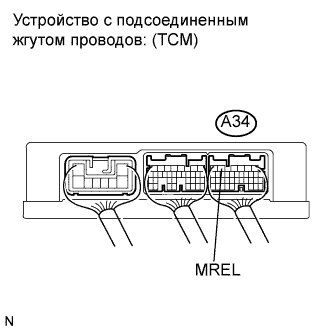

4.ПРОВЕРЬТЕ TCM (ВЫХОДНОЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ MREL)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Измерьте напряжение между контактом TCM и массой кузова при включенном (IG) и выключенном зажигании.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    A34-5 (MREL) - масса
    		Замок зажигания в положении OFF (ВЫКЛ)
    		Менее 1 В
    A34-5 (MREL) - масса
    		Зажигание включено (IG)
    		11-14 В


NG
ЗАМЕНИТЕ TCM (Нажмите здесь)
OK

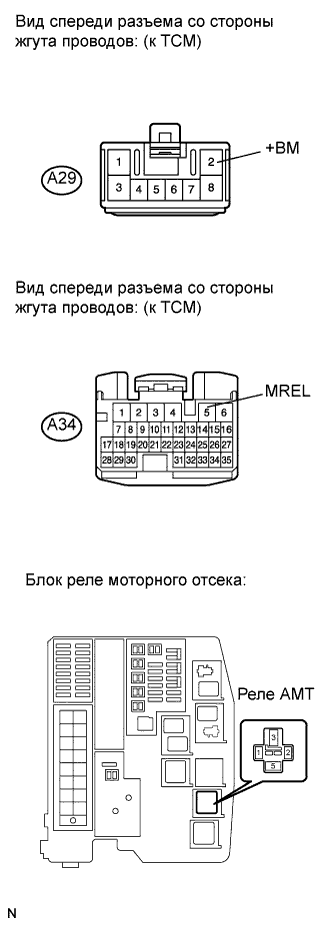

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (TCM – РЕЛЕ AMT)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Отсоедините разъемы TCM.

  1. Выключите зажигание.

  1. Извлеките реле AMT из блока реле моторного отсека.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (проверьте на обрыв):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A34-5 (MREL) - реле AMT (1)
    		Всегда
    		Менее 1 Ом
    A29-2 (+BM) - реле AMT (5)
    		↑
    		Менее 1 Ом
    Номинальное сопротивление (проверьте на короткое замыкание):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A34-5 (MREL) или реле AMT (1) - масса
    		Всегда
    		10 кОм или более
    A29-2 (+BM) или реле AMT (5) - масса
    		↑
    		10 кОм или более

  1. Подсоедините разъемы TCM.

  1. Установите реле на место.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

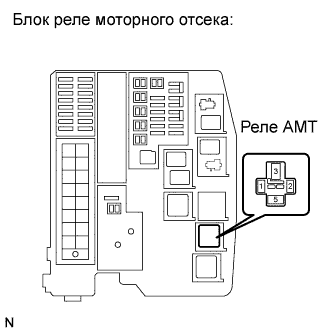

6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ – РЕЛЕ AMT)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Извлеките реле AMT из блока реле моторного отсека.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    Реле AMT (3) - масса
    		Всегда
    		11-14 В

  1. Установите реле AMT на место.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ AMT – МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Извлеките реле AMT из блока реле моторного отсека.

  1. Выключите зажигание.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    Реле AMT (2) - масса
    		Всегда
    		Менее 1 Ом

  1. Установите реле на место.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ TCM (Нажмите здесь)
