Dtc P0821 Неисправность В Цепи Положения X Рычага Переключения Передач. Corolla ZZE150

Трансмиссия. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Механическая Трансмиссия 'Multimode' C50A. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ УСТРОЙСТВО УПРАВЛЕНИЯ БЛОКИРОВКОЙ СЕЛЕКТОРА В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (УСТРОЙСТВО УПРАВЛЕНИЯ БЛОКИРОВКОЙ СЕЛЕКТОРА – TCM)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (УСТРОЙСТВО УПРАВЛЕНИЯ БЛОКИРОВКОЙ СЕЛЕКТОРА – МАССА)

DTC P0821 Неисправность в цепи положения "X" рычага переключения передач


ОПИСАНИЕ

На основе сигнала главного переключателя переключения передач TCM определяет, находится ли рычаг переключения передач в положении E или M. Если датчик положения рычага переключения передач оказывается во включенном состоянии, несмотря на нахождение рычага переключения передач в положении N или R, TCM устанавливает DTC.
Для получения более подробных сведений о главном переключателе переключения передач обратитесь к описанию кода DTC P0820 (Нажмите здесь).

№ DTC
Условие обнаружения DTC
Неисправный участок
P0821
TCM одновременно регистрирует следующие условия:
(логика диагностирования за 1 поездку)
  1. Рычаг переключения передач установлен в положение N или R
  2. Сигнал MSDW оказывается включенным в течение 1,0 с
  1. Главный переключатель переключения передач (встроен в рычаг переключения передач в сборе)
  2. Короткое замыкание в цепи сигнала MDSW
  3. TCM

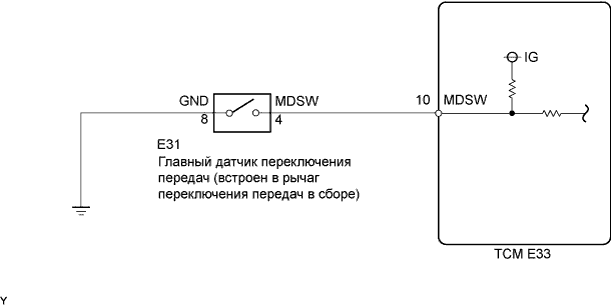

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ УСТРОЙСТВО УПРАВЛЕНИЯ БЛОКИРОВКОЙ СЕЛЕКТОРА В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

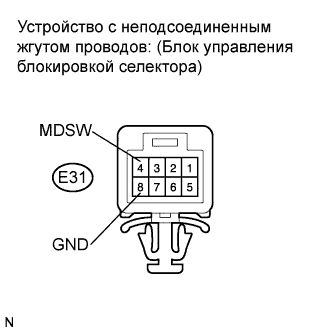

  1. Отсоедините разъем устройства управления блокировкой селектора.

  1. Проверьте сопротивление при изменении положения рычага переключения передач.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение рычага переключения передач
    		Заданные условия
    E31-4 (MDSW) - E31-8 (GND)
    		R, N или E
    		10 кОм или более
    E31-4 (MDSW) - E31-8 (GND)
    		M, + или -
    		Менее 1 Ом

  1. Подсоедините разъем устройства управления блокировкой селектора.



NG
ЗАМЕНИТЕ УСТРОЙСТВО УПРАВЛЕНИЯ БЛОКИРОВКОЙ СЕЛЕКТОРА В СБОРЕ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (УСТРОЙСТВО УПРАВЛЕНИЯ БЛОКИРОВКОЙ СЕЛЕКТОРА – TCM)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Отсоедините разъем устройства управления блокировкой селектора.

  1. Отсоедините разъем TCM.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E33-10 (MDSW) - E31-4 (MDSW)
    		Всегда
    		Менее 1 Ом
    E33-10 (MDSW) - масса
    		↑
    		10 кОм или более

  1. Подсоедините разъем устройства управления блокировкой селектора.

  1. Подсоедините разъем TCM.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (УСТРОЙСТВО УПРАВЛЕНИЯ БЛОКИРОВКОЙ СЕЛЕКТОРА – МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

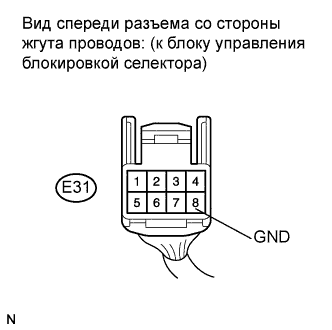

  1. Отсоедините разъем устройства управления блокировкой селектора.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E31-8 (GND) - масса
    		Всегда
    		Менее 1 Ом

  1. Подсоедините разъем устройства управления блокировкой селектора.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ TCM (Нажмите здесь)
