DTC P0915 Неисправность в цепи положения механизма переключения (диапазон / характеристики) |
DTC P0916 Неисправность в цепи положения механизма переключения (низкий уровень сигнала) |
DTC P0917 Неисправность в цепи положения механизма переключения (высокий уровень сигнала) |
ОПИСАНИЕ

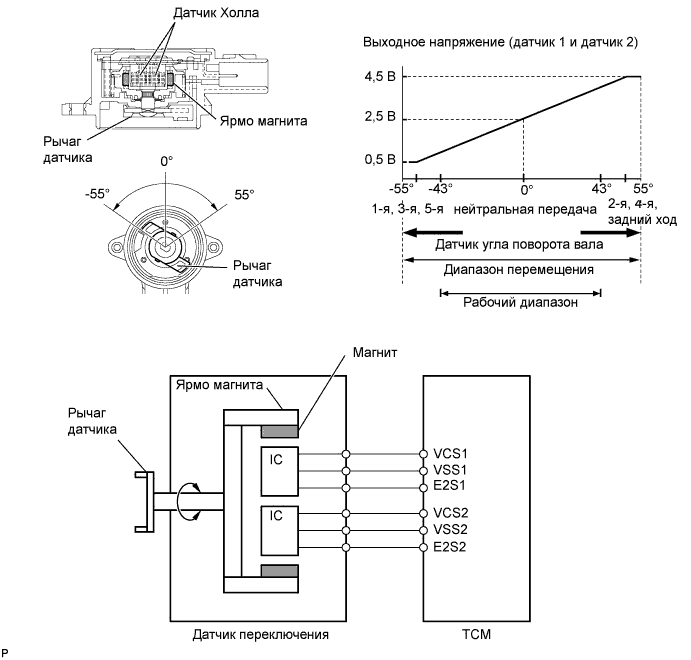

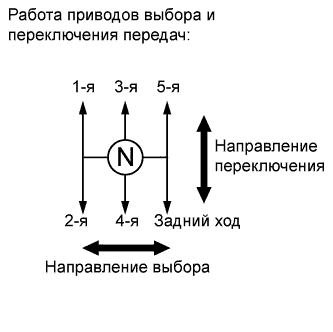

На приводе выбора и переключения передач смонтирован датчика хода механизма переключения, который определяет положение механизма переключения вала рычага выбора и переключения передач. Датчик включает в себя рычаг датчика, ярмо магнита и 2 датчика Холла. Датчик является бесконтактным и содержит элементы на эффекте Холла (датчики Холла: главный и вспомогательный), чтобы обеспечивает точное формирование сигналов.Во время работы привода выбора и переключения передач ярмо магнита, расположенное на датчике соосно рычагу, вращается, и положение магнита изменяется. Датчики Холла преобразуют положение магнита в сигналы напряжения, которые передаются в TCM. На основе сигналов датчика хода механизма переключения TCM оценивает рабочее состояние электродвигателя переключения (т.е. определяет, какая передача включена: 1-я, 3-я или 5-я, либо 2-я, 4-я или передача заднего хода).

Главная и вспомогательная цепи датчика хода механизма переключения обладают одинаковыми выходными характеристиками.
Конструкция и принцип работы датчика хода механизма переключения, в основном, такие же, как у датчика хода сцепления.

№ DTC | Условие обнаружения DTC | Неисправный участок |
P0915 | Расхождение между показаниями датчиков 1 (главный) и 2 (вспомогательный) в течение не менее 1,0 с составляет 2,0 мм (0,078 дюйма) (логика диагностирования за 1 поездку) |
|
P0916 | Напряжение сигнала датчика хода механизма переключения (главного) в течение не менее 0,5 с составляет 0,2 В или ниже (логика диагностирования за 1 поездку) |
|
P0916 | Напряжение сигнала датчика хода механизма переключения (вспомогательного) в течение не менее 0,5 с составляет 0,2 В или ниже (логика диагностирования за 1 поездку) |
|
P0917 | Напряжение сигнала датчика хода механизма переключения (главного) в течение не менее 0,5 с составляет 4,8 В или выше (логика диагностирования за 1 поездку) |
|
P0917 | Напряжение сигнала датчика хода механизма переключения (вспомогательного) в течение не менее 0,5 с составляет 4,8 В или выше (логика диагностирования за 1 поездку) |
|

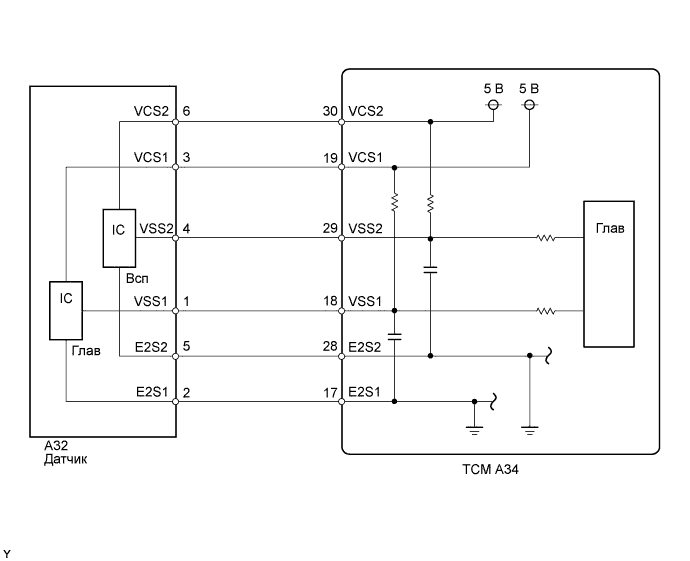

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРИМЕЧАНИЕ:
- В случае замены датчика хода механизма переключения после установки датчика следует выполнить [инициализацию и настройку] (Нажмите здесь) и [калибровку положений синхронизации] (Нажмите здесь).
- Если датчик будет установлен без выполнения [инициализации и настройки] и [калибровки положения синхронизации], возможно ухудшение ездовых качеств автомобиля, а также повреждение узлов системы.
- УКАЗАНИЕ:
- Если выводится только код DTC P0915, замените датчик хода механизма переключения.
1.ПРОВЕРЬТЕ КОДЫ DTC |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG) и включите портативный диагностический прибор.
Выберите следующие элементы меню: Powertrain / Multi-Mode M/T / DTC.
Считайте коды DTC.
- Результат:
Результат Следующий шаг P0915, P0916 и/или P0917 А Только P0915 B
|
| ||||
А | |
2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG) и портативный диагностический прибор.
Выберите следующие элементы меню: Powertrain / Multi-Mode M/T / Data List / Shift Position (Current).
Параметры
[Сокращение]Измеряемая величина: индикация Нормальное состояние Примечания по диагностике Положение механизма переключения (текущее)
[Shift Pos-Cur]Текущее положение механизма переключения:
мин.: 0 мм, макс.: 127,998 ммОт 5,0 мм (0,20 дюйма) до 34,0 мм (1,34 дюйма) Отображается текущее положение механизма переключения (1-я, 3-я, 5-я передача или нейтральное положение, либо 2-я, 4-я передача, передача заднего хода) - OK:
- Величина на экране диагностического прибора не выходит за пределы допустимого диапазона.
- Результат:
Результат Следующий шаг NG А OK B
|
| ||||
А | |
3.ПРОВЕРЬТЕ ДАТЧИК ХОДА МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ (ГЛАВНЫЙ) |
Снимите датчик хода механизма переключения.
![]() |
Измерьте напряжение между контактами разъема датчика хода механизма переключения (главного).
Подготовьте 3 сухих батареи (1,5 В) и 2 вывода для подключения батарей и датчика.
Включите батареи последовательно.
Подсоедините положительный вывод батареи к контакту 3 датчика, а отрицательный – к контакту 2.
Проверьте напряжение между контактами 1 и 2.
- Номинальное напряжение (при общем напряжении сухих батарей 4,5 В):
Угол датчика Выходное напряжение на контактах (1-2) 55° Примерно 4,05 В 0° Примерно 2,25 В -55° Примерно 0,45 В
- Опорное напряжение (при общем напряжении сухих батарей 5,0 +- 0,3 В):
Угол датчика Выходное напряжение на контактах (1-2) 55° Примерно 4,5 В 0° Примерно 2,5 В -55° Примерно 0,5 В
- ПРИМЕЧАНИЕ:
- Не подавайте свыше 6 В.
- Не используйте датчик, если он ронялся.
Установите на место датчик хода механизма переключения (Нажмите здесь).
Выполните [инициализацию и настройку] (Нажмите здесь) и [калибровку положений синхронизации] (Нажмите здесь).
|
| ||||
OK | |
4.ПРОВЕРЬТЕ ДАТЧИК ХОДА МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ (ВСПОМОГАТЕЛЬНЫЙ) |
Снимите датчик хода механизма переключения.
![]() |
Измерьте напряжение между контактами разъема датчика хода механизма переключения (вспомогательного).
Подготовьте 3 сухих батареи (1,5 В) и 2 вывода для подключения батарей и датчика.
Включите батареи последовательно.
Подсоедините положительный вывод батареи к контакту 6 датчика, а отрицательный – к контакту 5.
Проверьте напряжение между контактами 4 и 5.
- Номинальное напряжение (при общем напряжении сухих батарей 4,5 В):
Угол датчика Выходное напряжение на контактах (4-5) 55° Примерно 4,05 В 0° Примерно 2,25 В -55° Примерно 0,45 В
- Опорное напряжение (при общем напряжении сухих батарей 5,0 +- 0,3 В):
Угол датчика Выходное напряжение на контактах (4-5) 55° Примерно 4,5 В 0° Примерно 2,5 В -55° Примерно 0,5 В
- ПРИМЕЧАНИЕ:
- Не подавайте свыше 6 В.
- Не используйте датчик, если он ронялся.
Установите на место датчик хода механизма переключения (Нажмите здесь).
Выполните [инициализацию и настройку] (Нажмите здесь) и [калибровку положений синхронизации] (Нажмите здесь).
|
| ||||
OK | |
5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ХОДА МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ – TCM) |
Отсоедините разъем датчика хода механизма переключения.
![]() |
Отсоедините разъем TCM.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Режим Заданные условия A34-30 (VCS2) - A32-6 Всегда Менее 1 Ом A34-29 (VSS2) - A32-4 ↑ Менее 1 Ом A34-28 (E2S2) - A32-5 ↑ Менее 1 Ом A34-19 (VCS1) - A32-3 ↑ Менее 1 Ом A34-18 (VSS1) - A32-1 ↑ Менее 1 Ом A34-17 (E2S1) - A32-2 ↑ Менее 1 Ом A34-30 (VCS2) - масса ↑ 10 кОм или более A34-29 (VSS2) - масса ↑ 10 кОм или более A34-28 (E2S2) - масса ↑ 10 кОм или более A34-19 (VCS1) - масса ↑ 10 кОм или более A34-18 (VSS1) - масса ↑ 10 кОм или более A34-17 (E2S1) - масса ↑ 10 кОм или более
Подсоедините разъем датчика хода механизма переключения.
Подсоедините разъем TCM.
|
| ||||
OK | ||
|
