Dtc P0900 Неисправность В Цепи Привода Сцепления. Corolla ZZE150

Трансмиссия. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Механическая Трансмиссия 'Multimode' C50A. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

ОПИСАНИЕ

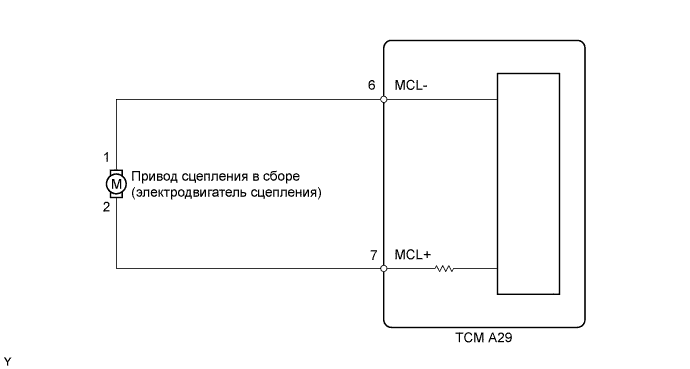

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ПРИВОД СЦЕПЛЕНИЯ В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИВОД СЦЕПЛЕНИЯ – TCM)

DTC P0900 Неисправность в цепи привода сцепления


ОПИСАНИЕ

Привод сцепления, управляемый TCM, включает и выключает сцепление путем перемещения тяги привода. Электродвигатель перемещает тягу, а датчик хода сцепления, смонтированный на приводе сцепления в сборе, определяет положение тяги. TCM контролирует электрический ток и выходное напряжение электродвигателя сцепления, регистрируя неисправности, возникающие в цепи электродвигателя сцепления.

№ DTC
Условие обнаружения DTC
Неисправный участок
P0900
TCM регистрирует следующие условия:
(логика диагностирования за 1 поездку)
  1. На электродвигатель сцепления не подается напряжение включения
  2. Напряжение электродвигателя сцепления в течение 0,5 с ниже 0,5 В*1 или выше порогового*2
  3. Напряжение на контакте +BM составляет 10 В или более
  1. Привод сцепления в сборе (электродвигатель муфты)
  2. Короткое замыкание в цепи электродвигателя сцепления
  3. TCM
P0900
TCM регистрирует следующие условия:
(логика диагностирования за 1 поездку)
  1. На электродвигатель сцепления подается напряжение включения
  2. Требуемый ток электродвигателя сцепления превышает 5 А
  3. Фактический ток электродвигателя сцепления ниже 1 А*3
  1. Привод сцепления в сборе (электродвигатель муфты)
  2. Обрыв в цепи электродвигателя сцепления
  3. TCM
P0900
TCM регистрирует следующие условия:
(логика диагностирования за 1 поездку)
  1. На электродвигатель сцепления не подается напряжение включения
  2. Разность между максимальным и минимальным напряжениями на контакте электродвигателя сцепления (MCL+ или MCL-) в течение 0,5 с выше порогового значения*4
  3. Напряжение на контакте +BM составляет 10 В или более
  1. Привод сцепления в сборе (электродвигатель муфты)
  2. Обрыв в цепи электродвигателя сцепления
  3. TCM
  1. *1: предположительно, между цепью электродвигателя сцепления и массой имеется короткое замыкание.
  2. *2: предположительно, между цепью электродвигателя сцепления и цепью +B имеется короткое замыкание.
  3. *3: предположительно, в цепи электродвигателя сцепления существует обрыв. Если ток электродвигателя не протекает через контакты ЭБУ, несмотря на то, что ЭБУ выдал команду на включение электродвигателя сцепления, ЭБУ устанавливает DTC.
  4. *4: предположительно, в цепи электродвигателя сцепления существует обрыв. Если разность превышает пороговое значение, несмотря на отсутствие команды ЭБУ на включение электродвигателя сцепления, ЭБУ устанавливает DTC.

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. В случае установки нового привода сцепления в сборе, прежде чем приступать к установке, выполните регулировку положения зажима (Нажмите здесь). Тяги новых приводов сцепления (запасные части) не установлены в положение зажима муфты сцепления.
  2. В случае замены привода сцепления в сборе после установки привода необходимо выполнить инициализацию и настройку электронной системы механической трансмиссии "multimode" (Нажмите здесь). Если привод будет установлен без выполнения инициализации и настройки, возможно ухудшение ездовых качеств автомобиля, а также повреждение узлов системы.
1.ПРОВЕРЬТЕ ПРИВОД СЦЕПЛЕНИЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

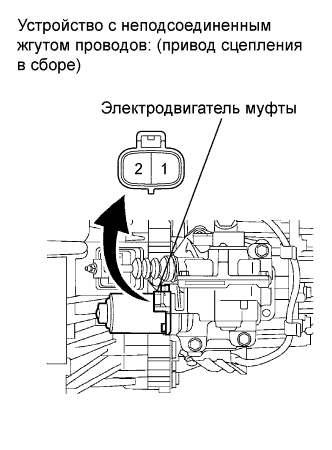

  1. Отсоедините разъем электродвигателя сцепления.

  1. Измерьте сопротивление электродвигателя сцепления.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    1 - 2
    		Всегда
    		0,1–100 Ом

  1. Подсоедините разъем электродвигателя сцепления.



NG
ЗАМЕНИТЕ ПРИВОД СЦЕПЛЕНИЯ В СБОРЕ (Нажмите здесь)
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИВОД СЦЕПЛЕНИЯ – TCM)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Отсоедините разъем привода сцепления в сборе.

  1. Отсоедините разъем TCM.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия

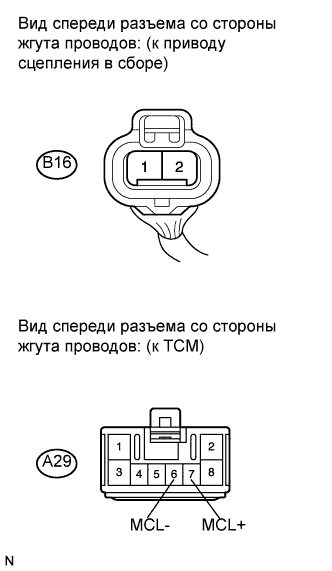

    A29-6 (MCL-) - B16-1
    		Всегда
    		Менее 1 Ом
    A29-7 (MCL+) - B16-2
    		↑
    		Менее 1 Ом
    A29-6 (MCL-) - масса
    		↑
    		10 кОм или более
    A29-7 (MCL+) - масса
    		↑
    		10 кОм или более

  1. Подсоедините разъем привода сцепления в сборе.

  1. Подсоедините разъем TCM.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ TCM (Нажмите здесь)
