СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА
ПРОВЕРЬТЕ ДАТЧИК ХОДА СЦЕПЛЕНИЯ (ГЛАВНЫЙ)
ПРОВЕРЬТЕ ДАТЧИК ХОДА СЦЕПЛЕНИЯ (ВСПОМОГАТЕЛЬНЫЙ)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ХОДА СЦЕПЛЕНИЯ – TCM)
DTC P0806 Неисправность в цепи датчика положения сцепления (диапазон / характеристики) |
DTC P0807 Неисправность датчика положения сцепления (низкий уровень сигнала) |
DTC P0808 Неисправность датчика положения сцепления (высокий уровень сигнала) |

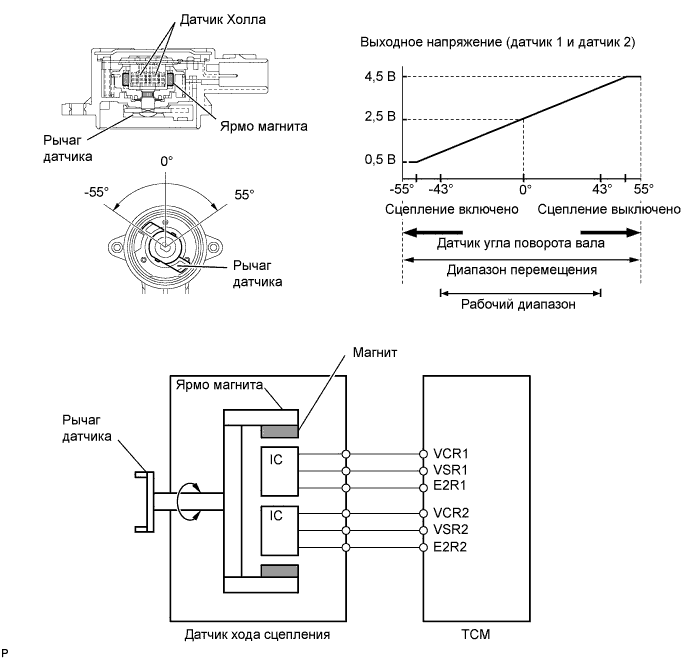

ОПИСАНИЕ
На приводе сцепления смонтирован датчик хода сцепления, который определяет положение тяги привода сцепления. Датчик включает в себя рычаг датчика, ярмо магнита и 2 датчика Холла. Датчик является бесконтактным и содержит элементы на эффекте Холла (датчики Холла: главный и вспомогательный), чтобы обеспечивает точное формирование сигналов.Во время работы привода сцепления ярмо магнита, расположенное на датчике соосно рычагу, вращается, и положение магнита изменяется. Датчики Холла преобразуют положение магнита в сигналы напряжения, которые передаются в TCM. На основе сигналов датчика хода сцепления TCM оценивает состояние сцепления (т.е., определяет, включено сцепление, выключено или включено не полностью).
Главная и вспомогательная цепи датчика хода сцепления обладают одинаковыми выходными характеристиками.
| № DTC | Условие обнаружения DTC | Неисправный участок |
| P0806 | Расхождение между показаниями датчиков 1 (главный) и 2 (вспомогательный) в течение не менее 1,0 с составляет 2,0 мм (0,078 дюйма) (логика диагностирования за 1 поездку) |
|
| P0807 | Напряжение сигнала датчика хода сцепления (главного) в течение не менее 0,5 с составляет 0,2 В или ниже (логика диагностирования за 1 поездку) |
|
| P0807 | Напряжение сигнала датчика хода сцепления (вспомогательного) в течение не менее 0,5 с составляет 0,2 В или ниже (логика диагностирования за 1 поездку) |
|
| P0808 | Напряжение сигнала датчика хода сцепления (главного) в течение не менее 0,5 с составляет 4,8 В или выше (логика диагностирования за 1 поездку) |
|
| P0808 | Напряжение сигнала датчика хода сцепления (вспомогательного) в течение не менее 0,5 с составляет 4,8 В или выше (логика диагностирования за 1 поездку) |
|

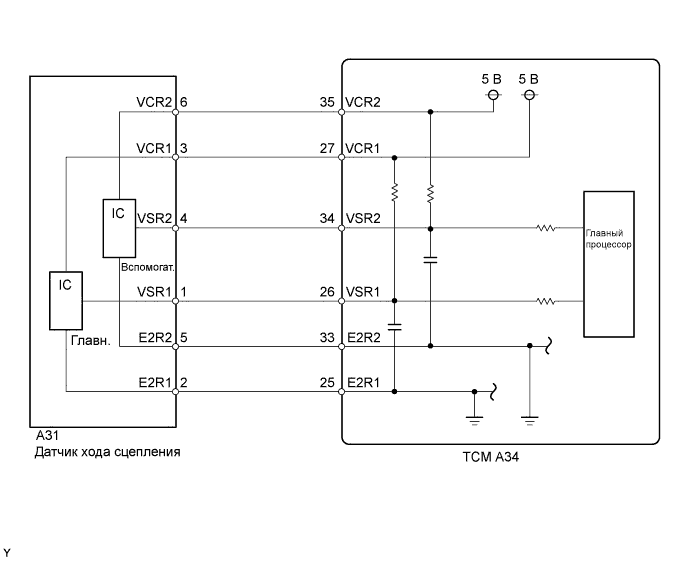

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРИМЕЧАНИЕ:
- В случае замены датчика хода сцепления после установки датчика необходимо выполнить инициализацию и настройку электронной системы механической трансмиссии "multimode" (Нажмите здесь).
- Если датчик будет установлен без выполнения инициализации и настройки, возможно ухудшение ездовых качеств автомобиля, а также повреждение узлов системы.
- УКАЗАНИЕ:
- Если выводится только код DTC P0806, замените датчик хода сцепления.
| 1.ПРОВЕРЬТЕ КОДЫ DTC |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG) и включите портативный диагностический прибор.
Выберите следующие элементы меню: Powertrain / Multi-Mode M/T / DTC.
Считайте коды DTC.
- Результат:
Результат Следующий шаг P0806, P0807 и/или P0808 А Только P0806 B
|
| ||||
| А | |
| 2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG) и портативный диагностический прибор.
Выберите следующие элементы меню: Powertrain / Multi-Mode M/T / Data List / Clutch Position (Current).
Параметры
[Сокращение]Измеряемая величина: индикация Нормальное состояние Примечания по диагностике Положение сцепления (текущее)
[Clutch Pos-Cur]Текущее положение сцепления:
мин.: 0 мм, макс.: 127,998 ммОт 23,75 мм (0,94 дюйма) до 42,47 мм (1,67 дюйма) Отображается текущее положение (муфты) сцепления - OK:
- Величина на экране диагностического прибора не выходит за пределы допустимого диапазона.
- Результат:
Результат Следующий шаг NG А OK B
|
| ||||
| А | |

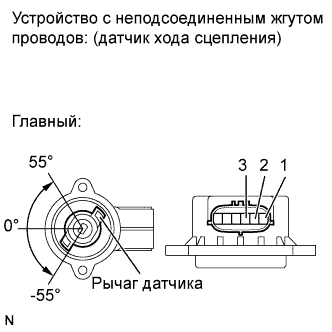

| 3.ПРОВЕРЬТЕ ДАТЧИК ХОДА СЦЕПЛЕНИЯ (ГЛАВНЫЙ) |
Снимите датчик хода сцепления.
 |
Измерьте напряжение между контактами разъема датчика хода сцепления (главного).
Подготовьте 3 сухих батареи (1,5 В) и 2 вывода для подключения батарей и датчика.
Включите батареи последовательно.
Подсоедините положительный вывод батареи к контакту 3 датчика, а отрицательный – к контакту 2.
Проверьте напряжение между контактами 1 и 2.
- Номинальное напряжение (при общем напряжении сухих батарей 4,5 В):
Угол датчика Выходное напряжение на контактах (1-2) 55° Примерно 4,05 В 0° Примерно 2,25 В -55° Примерно 0,45 В
- Опорное напряжение (при общем напряжении сухих батарей 5,0 +- 0,3 В):
Угол датчика Выходное напряжение на контактах (1-2) 55° Примерно 4,5 В 0° Примерно 2,5 В -55° Примерно 0,5 В
- ПРИМЕЧАНИЕ:
- Не подавайте свыше 6 В.
- Не используйте датчик, если он ронялся.
Установите на место датчик хода сцепления (Нажмите здесь).
Выполните инициализацию и настройку (Нажмите здесь).
|
| ||||
| OK | |

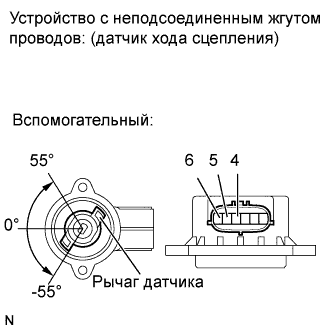

| 4.ПРОВЕРЬТЕ ДАТЧИК ХОДА СЦЕПЛЕНИЯ (ВСПОМОГАТЕЛЬНЫЙ) |
Снимите датчик хода сцепления.
 |
Измерьте напряжение между контактами разъема датчика хода сцепления (вспомогательного).
Подготовьте 3 сухих батареи (1,5 В) и 2 вывода для подключения батарей и датчика.
Включите батареи последовательно.
Подсоедините положительный вывод батареи к контакту 6 датчика, а отрицательный – к контакту 5.
Проверьте напряжение между контактами 4 и 5.
- Номинальное напряжение (при общем напряжении сухих батарей 4,5 В):
Угол датчика Выходное напряжение на контактах (4-5) 55° Примерно 4,05 В 0° Примерно 2,25 В -55° Примерно 0,45 В
- Опорное напряжение (при общем напряжении сухих батарей 5,0 +- 0,3 В):
Угол датчика Выходное напряжение на контактах (4-5) 55° Примерно 4,5 В 0° Примерно 2,5 В -55° Примерно 0,5 В
- ПРИМЕЧАНИЕ:
- Не подавайте свыше 6 В.
- Не используйте датчик, если он ронялся.
Установите на место датчик хода сцепления (Нажмите здесь).
Выполните инициализацию и настройку (Нажмите здесь).
|
| ||||
| OK | |

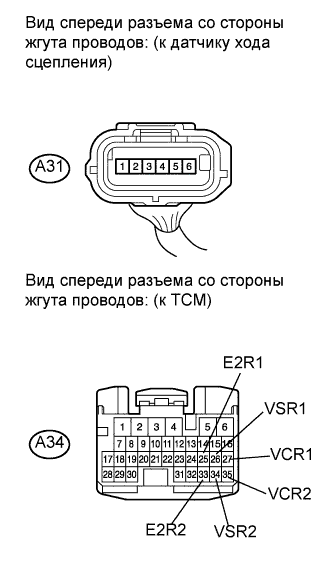

| 5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ХОДА СЦЕПЛЕНИЯ – TCM) |
Отсоедините разъем датчика хода сцепления.
 |
Отсоедините разъем TCM.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Режим Заданные условия A34-35 (VCR2) - A31-6 Всегда Менее 1 Ом A34-34 (VSR2) - A31-4 ↑ Менее 1 Ом A34-33 (E2R2) - A31-5 ↑ Менее 1 Ом A34-27 (VCR1) - A31-3 ↑ Менее 1 Ом A34-26 (VSR1) - A31-1 ↑ Менее 1 Ом A34-25 (E2R1) - A31-2 ↑ Менее 1 Ом A34-35 (VCR2) - масса ↑ 10 кОм или более A34-34 (VSR2) - масса ↑ 10 кОм или более A34-33 (E2R2) - масса ↑ 10 кОм или более A34-27 (VCR1) - масса ↑ 10 кОм или более A34-26 (VSR1) - масса ↑ 10 кОм или более A34-25 (E2R1) - масса ↑ 10 кОм или более
Подсоедините разъем датчика хода сцепления.
Подсоедините разъем TCM.
|
| ||||
| OK | ||
| ||
