DTC P0810 Ошибка управления положением сцепления


ОПИСАНИЕ

В механической трансмиссии "multimode" сцепление включается и выключается блоком TCM с помощью привода сцепления. Привод сцепления включает в себя электродвигатель, который перемещает тягу, оттягивающую вилку выключения, датчик хода сцепления, который определяет положение тяги, и червячное колесо, связывающее тягу с электродвигателем.
Данный DTC устанавливается при неверной скорости хода привода сцепления, а также если требуемое положение сцепления отличается от фактического положения сцепления. Таким образом, если в цепи датчика хода сцепления или электродвигателя сцепления возникает неисправность, перед установкой этого кода DTC устанавливаются DTC, указывающие на обрыв / короткое замыкание в цепи датчика или электродвигателя (DTC P0806, P0807, P0808 и/или P0900).

№ DTC
Условие обнаружения DTC
Неисправный участок
P0810
TCM одновременно регистрирует следующие условия:
(логика диагностирования за 1 поездку)
  1. Ток электродвигателя сцепления в течение не менее 2 с превышает 22 А или ниже -22 А
  2. Требуемое и фактическое положения сцепления отличаются на 0,3 мм (0,0118 дюйма) или более
  3. Привод сцепления перемещается со скоростью 122 мм/с (4,8 дюйма/с) или ниже
  1. Привод сцепления в сборе (электродвигатель муфты)
  2. Механическая система сцепления (кожух сцепления, ведомый диск сцепления, вилка выключения, подшипник выключения)
  3. Датчик хода сцепления
  4. TCM
УКАЗАНИЕ:
Контроль включается, когда скорость автомобиля достигает 20 км/час (12,4 мили в час)

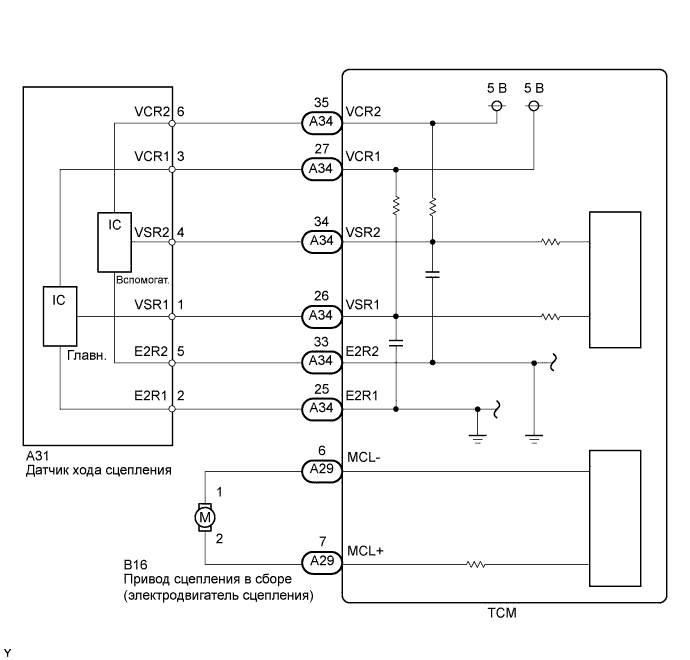

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. В случае установки нового привода сцепления в сборе, прежде чем приступать к установке, выполните регулировку положения зажима (Нажмите здесь). Тяги новых приводов сцепления (запасные части) не установлены в положение зажима муфты сцепления.
  2. В случае замены датчика хода сцепления или привода сцепления в сборе после установки датчика или привода необходимо выполнить инициализацию и настройку электронной системы механической трансмиссии "multimode" (Нажмите здесь). Если датчик или привод будет установлен без выполнения инициализации и настройки, возможно ухудшение ездовых качеств автомобиля, а также повреждение узлов системы.
УКАЗАНИЕ:
Если признак по-прежнему проявляется, несмотря на проверку указанных ниже деталей на загрязнение, износ и наличие дефектов, и замену неисправных деталей, замените TCM.
  1. Ведомый диск сцепления и кожух сцепления
  2. Подшипник выключения сцепления
  3. Вилка выключения сцепления
1.ПРОВЕРЬТЕ, НЕ ОТОБРАЖАЮТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО DTC P0810)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и включите портативный диагностический прибор.

  1. Выберите следующие элементы меню: Powertrain / Multi-Mode M/T / DTC.

  1. Считайте коды DTC.

    Результат:

    Результат
    		Следующий шаг
    P0810
    		А
    P0810 и другие DTC
    		B
    Если наряду с DTC P0810 регистрируются коды DTC P0806, P0807, P0808 и/или P0900 (DTC, указывающие на обрыв / короткое замыкание в цепи датчика положения сцепления или электродвигателя привода сцепления), сначала выполните поиск неисправностей для этих DTC.


B
ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC (Нажмите здесь)
А


2.ПРОВЕРЬТЕ TCM


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. С помощью осциллографа проверьте выходное напряжение на контакте электродвигателя привода сцепления.

    1. Подсоедините портативный диагностический прибор к DLC3.

    2. Включите зажигание (IG) и включите портативный диагностический прибор.

    3. Сбросьте DTC после сохранения зарегистрированных данных фиксированного набора параметров.

    4. Выключите зажигание в течение 2 с после сброса DTC.



      5. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

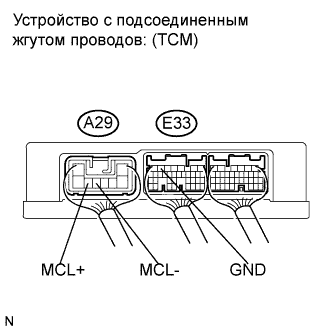

    5. Подсоедините щупы осциллографа к контактам TCM.

    6. Проверьте форму сигнала при включенном зажигании (IG).

      Настройки прибора
      Параметры
      		Содержание
      Контакты
      		A29-6 (MCL-) - E33-6 (GND)
      A29-7 (MCL+) - E33-6 (GND)
      Настройка измерительного прибора
      		5 В/дел., 50 мкс/дел.
      Режим
      		Сразу после включения зажигания (IG)
      Номинальное значение / Номинальный режим:
      Форма сигнала соответствует показанной на рисунке.
      УКАЗАНИЕ:
      Сигнал отображается в течение нескольких секунд до тех пор, пока не установится DTC.


NG
ЗАМЕНИТЕ TCM (Нажмите здесь)
OK


3.ПРОВЕРЬТЕ TCM


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Снимите датчик хода сцепления с привода сцепления в сборе.

  1. Подсоедините разъем датчика хода сцепления.

  1. Включите зажигание (IG).

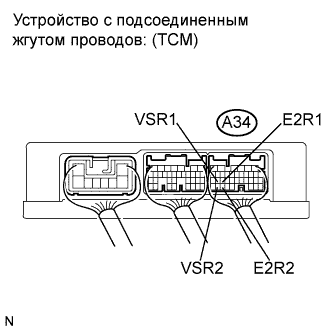

  1. Проверьте изменение напряжения между контактами разъема TCM при перемещении рычага датчика хода сцепления.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    A34-26 (VSR1) - A34-25 (E2R1)
    		Зажигание включено (IG)
    		Напряжение изменяется в соответствии с положением рычага датчика.
    A34-34 (VSR2) - A34-33 (E2R2)
    		↑
    		Напряжение изменяется в соответствии с положением рычага датчика.

  1. Установите на место датчик хода сцепления (Нажмите здесь).

  1. Выполните инициализацию и настройку (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    NG
    		А
    OK
    		B


B
Перейдите к шагу 5
А


4.ПРОВЕРЬТЕ ДАТЧИК ХОДА СЦЕПЛЕНИЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Снимите датчик хода сцепления.

  1. Измерьте напряжение между контактами разъема датчика хода сцепления (главного).

    1. Подготовьте 3 сухих батареи (1,5 В) и 2 вывода для подключения батарей и датчика.

    2. Включите батареи последовательно.

    3. Подсоедините положительный вывод батареи к контакту 3 датчика, а отрицательный – к контакту 2.

    4. Проверьте напряжение между контактами 1 и 2.

      Номинальное напряжение (при общем напряжении сухих батарей 4,5 В):
      Угол датчика
      		Выходное напряжение на контактах (1-2)
      55°
      		Примерно 4,05 В
      0°
      		Примерно 2,25 В
      -55°
      		Примерно 0,45 В
      Опорное напряжение (при общем напряжении сухих батарей 5,0 +- 0,3 В):
      Угол датчика
      		Выходное напряжение на контактах (1-2)
      55°
      		Примерно 4,5 В
      0°
      		Примерно 2,5 В
      -55°
      		Примерно 0,5 В


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Измерьте напряжение между контактами разъема датчика хода сцепления (вспомогательного).

    1. Подсоедините положительный вывод батареи к контакту 6 датчика, а отрицательный – к контакту 5.

    2. Проверьте напряжение между контактами 4 и 5.

      Номинальное напряжение (при общем напряжении сухих батарей 4,5 В):
      Угол датчика
      		Выходное напряжение на контактах (4-5)
      55°
      		Примерно 4,05 В
      0°
      		Примерно 2,25 В
      -55°
      		Примерно 0,45 В
      Опорное напряжение (при общем напряжении сухих батарей 5,0 +- 0,3 В):
      Угол датчика
      		Выходное напряжение на контактах (4-5)
      55°
      		Примерно 4,5 В
      0°
      		Примерно 2,5 В
      -55°
      		Примерно 0,5 В
      ПРИМЕЧАНИЕ:
      1. Не подавайте свыше 6 В.
      2. Не используйте датчик, если он ронялся.

  1. Установите на место датчик хода сцепления (Нажмите здесь).

  1. Выполните инициализацию и настройку (Нажмите здесь).



NG
ЗАМЕНИТЕ ДАТЧИК ХОДА СЦЕПЛЕНИЯ (Нажмите здесь)
OK

ЗАМЕНИТЕ TCM (Нажмите здесь)

5.ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Снимите привод сцепления (Нажмите здесь).

  1. Подсоедините разъем датчика хода сцепления и разъем привода сцепления.

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и портативный диагностический прибор.

  1. Сбросьте DTC после сохранения зарегистрированных данных фиксированного набора параметров.

  1. Выключите зажигание в течение 2 с после сброса DTC.

  1. Включите зажигание (IG).

  1. Выберите следующие элементы меню: Powertrain / Multi-Mode M/T / Active Test / Target Clutch Control.

  1. Выполните диагностику в режиме Active Test.

    OK:
    Привод сцепления плавно перемещается в соответствии с командами портативного диагностического прибора.

  1. Установите привод сцепления на место.

  1. Выполните инициализацию и настройку (Нажмите здесь).



NG
ЗАМЕНИТЕ ПРИВОД СЦЕПЛЕНИЯ В СБОРЕ (Нажмите здесь)
OK


6.ПРОВЕРЬТЕ СИСТЕМУ СЦЕПЛЕНИЯ (РАБОТУ МЕХАНИЧЕСКОЙ ЧАСТИ)

  1. Снимите трансмиссию в блоке с главной передачей в сборе (Нажмите здесь).

  1. Проверьте детали системы сцепления (ведомый диск сцепления, кожух сцепления, подшипник выключения и вилку выключения сцепления) на загрязнение, износ и наличие дефектов.

    OK:
    В механической части системы сцепления отсутствуют неисправные детали.


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НЕИСПРАВНУЮ ДЕТАЛЬ СИСТЕМЫ СЦЕПЛЕНИЯ (Нажмите здесь)
OK

ЗАМЕНИТЕ ПРИВОД СЦЕПЛЕНИЯ В СБОРЕ (Нажмите здесь)
