Dtc P0820 Неисправность В Цепи Датчика Положения X-Y Рычага Переключения Передач. Corolla ZZE150

Трансмиссия. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Механическая Трансмиссия 'Multimode' C50A. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ – TCM)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ – МАССА)

DTC P0820 Неисправность в цепи датчика положения "X-Y" рычага переключения передач


ОПИСАНИЕ

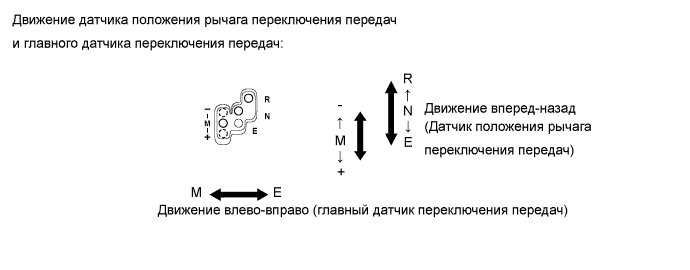

TCM определяет положение рычага переключения передач с помощью датчика положения рычага переключения передач. Датчик положения рычага переключения передач выполняет 2 функции: функцию регистрацию и функцию контроля.

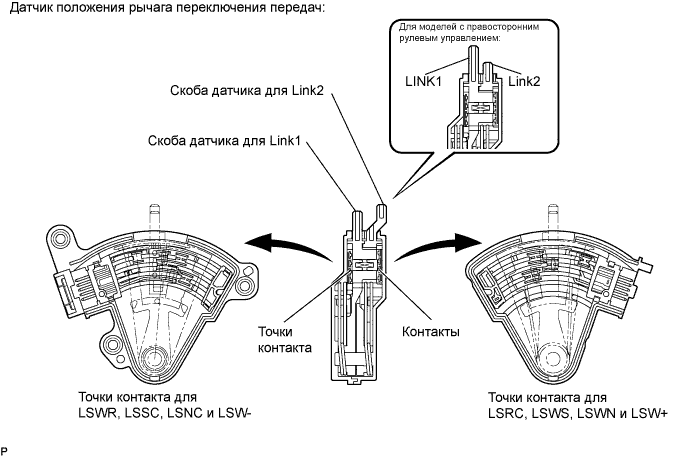

Датчик положения рычага переключения передач включает в себя цепь Link 1, которая используется для определения положений R, N, E и M рычага переключения, и цепь Link 2, которая используется для определения положений [+] и [-]. Цепи подключаются к соответствующим тягам рычага переключения передач. Контактные выключатели (6-контактный для Link 1 и 2-контактный для Link 2) цепей включаются и выключаются в соответствии с продольным перемещением рычага переключения передач. TCM определяет текущее положение рычага переключения передач по состоянию этих контактных выключателей. Главный переключатель переключения передач регистрирует поперечное перемещение рычага переключения передач. Он устанавливается в выключенное состояние, когда рычаг переключения передач переводится в положение R, N или E, и во включенное состояние, когда рычаг переводится в положение M, [+] или [-].

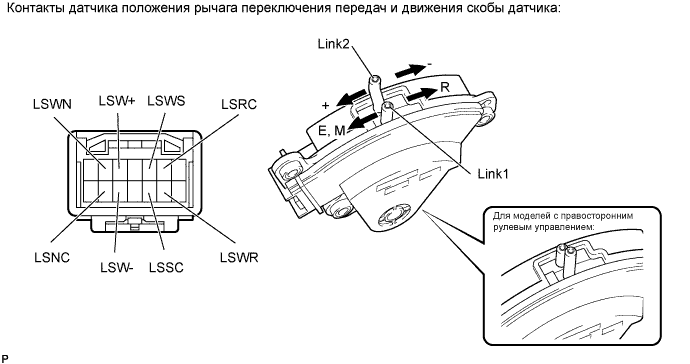

Датчик положения рычага переключения передач и главный переключатель переключения передач преобразуют положение рычага переключения передач в электрические сигналы и передают их в TCM. На основе этих сигналов TCM определяет текущее положение рычага переключения передач и управляет приводами, переключающими передачи.

Контакты
Положение рычага переключения передач
R
N
E
M
-
+
Link 1
LSRC
OFF (ВЫКЛ)
ON (ВКЛ)
ON (ВКЛ)
ON (ВКЛ)
ON (ВКЛ)
ON (ВКЛ)
LSWR
ON (ВКЛ)
OFF (ВЫКЛ)
OFF (ВЫКЛ)
OFF (ВЫКЛ)
OFF (ВЫКЛ)
OFF (ВЫКЛ)
LSSC
ON (ВКЛ)
ON (ВКЛ)
OFF (ВЫКЛ)
OFF (ВЫКЛ)
OFF (ВЫКЛ)
OFF (ВЫКЛ)
LSWS
OFF (ВЫКЛ)
OFF (ВЫКЛ)
ON (ВКЛ)
ON (ВКЛ)
ON (ВКЛ)
ON (ВКЛ)
LSNC
ON (ВКЛ)
OFF (ВЫКЛ)
ON (ВКЛ)
ON (ВКЛ)
ON (ВКЛ)
ON (ВКЛ)
LSWN
OFF (ВЫКЛ)
ON (ВКЛ)
OFF (ВЫКЛ)
OFF (ВЫКЛ)
OFF (ВЫКЛ)
OFF (ВЫКЛ)
Link 2
LSW-
OFF (ВЫКЛ)
OFF (ВЫКЛ)
OFF (ВЫКЛ)
OFF (ВЫКЛ)
ON (ВКЛ)
OFF (ВЫКЛ)
LSW+
OFF (ВЫКЛ)
OFF (ВЫКЛ)
OFF (ВЫКЛ)
OFF (ВЫКЛ)
OFF (ВЫКЛ)
ON (ВКЛ)
Главный переключатель переключения передач
OFF (ВЫКЛ)
OFF (ВЫКЛ)
OFF (ВЫКЛ)
ON (ВКЛ)
ON (ВКЛ)
ON (ВКЛ)
УКАЗАНИЕ:
Функция контроля включается, когда рычаг переключения передач смещается в какое-либо из положений N, R, E, M, - и +.

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии


№ DTC
Условие обнаружения DTC
Неисправный участок
P0820
TCM регистрирует одно из следующих условий:
(логика диагностирования за 1 поездку)
  1. Оба сигнала LSW4 (LSWN) и LS4C (LSNC) оказываются выключенными в течение 5,0 с
  2. Оба сигнала LSW4 (LSWN) и LS4C (LSNC) оказываются включенными в течение 30,0 с
  3. Оба сигнала LSW4 (LSWN) и LS4C (LSNC) 5 раз оказались включенными в течение не менее 15,0 с
  1. Датчик положения рычага переключения передач
  2. Обрыв или короткое замыкание в цепи сигнала положения рычага переключения передач
  3. TCM
P0820
TCM регистрирует одно из следующих условий:
(логика диагностирования за 1 поездку)
  1. Оба сигнала LSW3 (LSWS) и LS3C (LSSC) оказываются выключенными в течение 5,0 с
  2. Оба сигнала LSW3 (LSWS) и LS3C (LSSC) оказываются включенными в течение 30,0 с
  3. Оба сигнала LSW3 (LSWS) и LS3C (LSSC) 5 раз оказались включенными в течение не менее 15,0 с
  1. Датчик положения рычага переключения передач
  2. Обрыв или короткое замыкание в цепи сигнала положения рычага переключения передач
  3. TCM
P0820
TCM регистрирует одно из следующих условий:
(логика диагностирования за 1 поездку)
  1. Оба сигнала LSW2 (LSWR) и LS2C (LSRC) оказываются выключенными в течение 5,0 с
  2. Оба сигнала LSW2 (LSWR) и LS2C (LSRC) оказываются включенными в течение 30,0 с
  3. Оба сигнала LSW2 (LSWR) и LS2C (LSRC) 5 раз оказались включенными в течение не менее 15,0 с
  1. Датчик положения рычага переключения передач
  2. Обрыв или короткое замыкание в цепи сигнала положения рычага переключения передач
  3. TCM
P0820
TCM одновременно регистрирует следующие условия:
(логика диагностирования за 1 поездку)
  1. Рычаг переключения передач установлен в положение N или R
  2. Сигнал LSW1 (LSW+) или LSW5 (LSW-) оказывается включенным в течение 1,0 с
  1. Датчик положения рычага переключения передач
  2. Короткое замыкание в цепи сигнала положения рычага переключения передач
  3. TCM

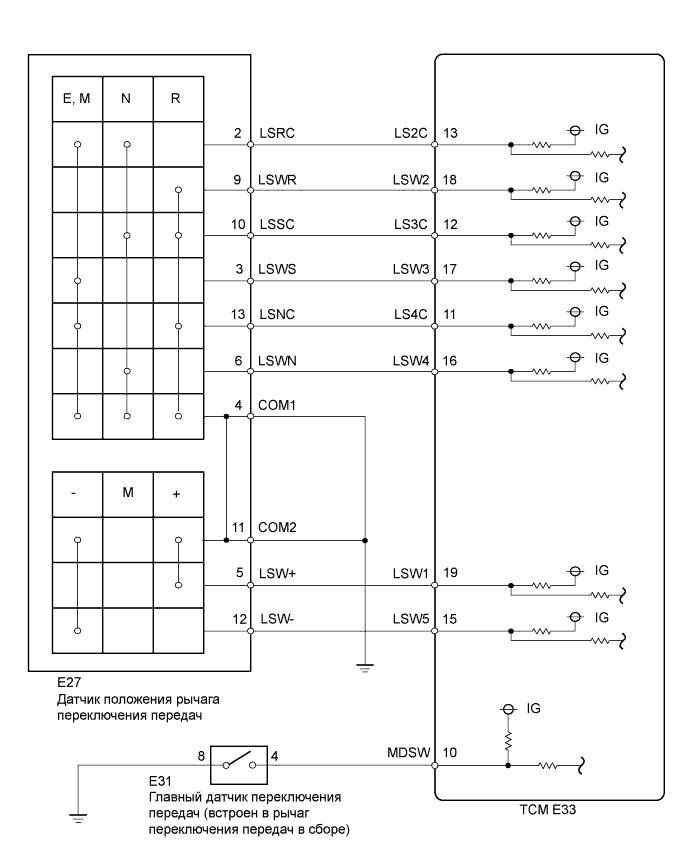

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и портативный диагностический прибор.

  1. Выберите следующие элементы меню: Powertrain / Multi-Mode M/T / Data List / Shift Lever Switch Signal 1 - 5 и Shift Lever Check Signal 1 - 3.

  1. Убедитесь в том, что при перемещении рычага переключения передач в каждое из положений R, N, E, M, + и - на дисплее отображаются значения, соответствующие нормальному состоянию в приведенной ниже таблице.

    Параметры
    [Сокращение]
    		Измеряемая величина: индикация
    		Нормальное состояние
    		Примечания по диагностике
    Сигнал 1 переключателя рычага переключения передач
    [Shift SW Sig1]
    		Сигнал переключателя рычага переключения передач (+):
    Open (OFF (ВЫКЛ)) или Gnd (ON (ВКЛ))
    		Gnd: рычаг переключения передач в положении (+)
    Open: любое другое состояние
    		Сигнал контакта LSW1 (LSW+) TCM
    Сигнал 2 переключателя рычага переключения передач
    [Shift SW Sig2]
    		Сигнал переключателя рычага переключения передач (R):
    Open (OFF (ВЫКЛ)) или Gnd (ON (ВКЛ))
    		Gnd: рычаг переключения передач в положении (R)
    Open: любое другое состояние
    		Сигнал контакта LSW2 (LSWR) TCM
    Сигнал 3 переключателя рычага переключения передач
    [Shift SW Sig3]
    		Сигнал переключателя рычага переключения передач (M) или (E):
    Open (OFF (ВЫКЛ)) или Gnd (ON (ВКЛ))
    		Gnd: рычаг переключения передач в положении (E), (M), (+) или (-)
    Open: рычаг переключения передач в положении (R) или (N)
    		Сигнал контакта LSW3 (LSWS) TCM
    Сигнал 4 переключателя рычага переключения передач
    [Shift SW Sig4]
    		Сигнал переключателя рычага переключения передач (N):
    Open (OFF (ВЫКЛ)) или Gnd (ON (ВКЛ))
    		Gnd: рычаг переключения передач в положении (N)
    Open: любое другое состояние
    		Сигнал контакта LSW4 (LSWN) TCM
    Сигнал 5 переключателя рычага переключения передач
    [Shift SW Sig5]
    		Сигнал переключателя рычага переключения передач (-):
    Open (OFF (ВЫКЛ)) или Gnd (ON (ВКЛ))
    		Gnd: рычаг переключения передач в положении (-)
    Open: любое другое состояние
    		Сигнал контакта LSW5 (LSW-) TCM
    Контрольный сигнал 1 рычага переключения передач
    [Shift Chek Sig1]
    		Контрольный сигнал для сигнала 2 переключателя рычага переключения передач:
    Open (ON (ВКЛ)) или Gnd (OFF (ВЫКЛ))
    		Open: рычаг переключения передач в положении (R)
    Gnd: любое другое состояние
    		Сигнал контакта LS2C (LSRC) TCM
    Сигнал, обратный LSW2 (LSWR)
    (значения ON и OFF меняются на противоположные)
    Контрольный сигнал 2 рычага переключения передач
    [Shift Chek Sig2]
    		Контрольный сигнал для сигнала 3 переключателя рычага переключения передач:
    Open (ON (ВКЛ)) или Gnd (OFF (ВЫКЛ))
    		Open: рычаг переключения передач в положении (E), (M), (+) или (-)
    Gnd: рычаг переключения передач в положении (R) или (N)
    		Сигнал контакта LS3C (LSSC) TCM
    Сигнал, обратный LSW3 (LSWS)
    (значения ON и OFF меняются на противоположные)
    Контрольный сигнал 3 рычага переключения передач
    [Shift Chek Sig3]
    		Контрольный сигнал для сигнала 4 переключателя рычага переключения передач:
    Open (ON (ВКЛ)) или Gnd (OFF (ВЫКЛ))
    		Open: рычаг переключения передач в положении (N)
    Gnd: любое другое состояние
    		Сигнал контакта LS4C (LSNC) TCM
    Сигнал, обратный LSW4 (LSWN)
    (значения ON и OFF меняются на противоположные)
    OK:
    При манипулировании рычагом переключения передач на дисплее прибора отображаются значения, соответствующие нормальным состояниям из таблицы выше.

    Результат:

    Результат
    		Следующий шаг
    NG
    		А
    OK
    		B


B
ИМИТАЦИЯ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТЕЙ И ПРОВЕРКА DTC (Нажмите здесь)
А

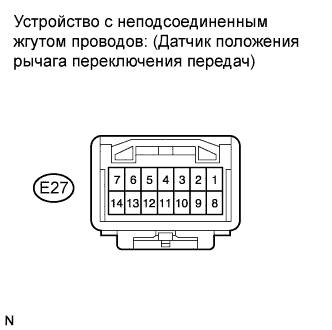

2.ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Отсоедините разъем датчика положения рычага переключения передач.

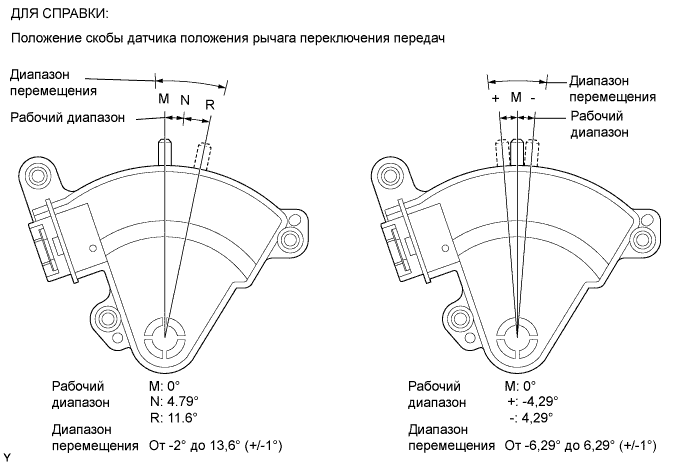

  1. Проверьте сопротивление при перемещении скоб датчика в различные положения.

    УКАЗАНИЕ:
    На разъеме датчика положения рычага переключения передач нет контактов с номерами 1, 8, 7 и 14.

    Номинальное сопротивление:

    Контакты рычага переключения передач
    		Положение рычага переключения передач
    		Заданные условия
    4 - 9, 4 - 10, 4 - 11, 4 - 13
    9 - 10, 9 - 11, 9 - 13
    10 - 11, 10 - 13
    11 - 13
    		Положение R
    		Менее 1 Ом
    2 - 4, 2 - 6, 2 - 10, 2 - 11
    4 - 6, 4 - 10, 4 - 11
    6 - 10, 6 - 11
    10 - 11
    		Положение N
    		Менее 1 Ом
    2 - 3, 2 - 4, 2 - 11, 2 - 13
    3 - 4, 3 - 11, 3 - 13
    4 - 11, 4 - 13
    11 - 13
    		Положение E
    		Менее 1 Ом
    2 - 3, 2 - 4, 2 - 11, 2 - 13
    3 - 4, 3 - 11, 3 - 13
    4 - 11, 4 - 13
    11 - 13
    		Положение M
    		Менее 1 Ом
    2 - 3, 2 - 4, 2 - 11, 2 - 13
    3 - 4, 3 - 11, 3 - 13
    4 - 5, 4 - 11, 4 - 13
    5 - 11
    11 - 13
    		Положение +
    		Менее 1 Ом
    2 - 3, 2 - 4, 2 - 11, 2 - 13
    3 - 4, 3 - 11, 3 - 13
    4 - 11, 4 - 12, 4 - 13
    11 - 12, 11 - 13
    		Положение -
    		Менее 1 Ом


  1. Подсоедините разъем датчика положения рычага переключения передач.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии



NG
ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
OK

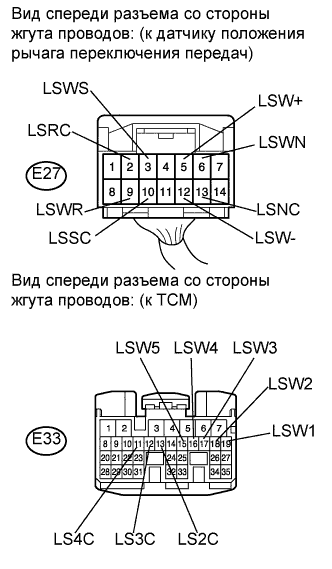

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ – TCM)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Отсоедините разъем датчика положения рычага переключения передач.

  1. Отсоедините разъем TCM.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E33-19 (LSW1) - E27-5 (LSW+)
    		Всегда
    		Менее 1 Ом
    E33-18 (LSW2) - E27-9 (LSWR)
    		↑
    		Менее 1 Ом
    E33-17 (LSW3) - E27-3 (LSWS)
    		↑
    		Менее 1 Ом
    E33-16 (LSW4) - E27-6 (LSWN)
    		↑
    		Менее 1 Ом
    E33-15 (LSW5) - E27-12 (LSW-)
    		↑
    		Менее 1 Ом
    E33-13 (LS2C) - E27-2 (LSRC)
    		↑
    		Менее 1 Ом
    E33-12 (LS3C) - E27-10 (LSSC)
    		↑
    		Менее 1 Ом
    E33-11 (LS4C) - E27-13 (LSNC)
    		↑
    		Менее 1 Ом
    E33-19 (LSW1) - масса
    		↑
    		10 кОм или более
    E33-18 (LSW2) - масса
    		↑
    		10 кОм или более
    E33-17 (LSW3) - масса
    		↑
    		10 кОм или более
    E33-16 (LSW4) - масса
    		↑
    		10 кОм или более
    E33-15 (LSW5) - масса
    		↑
    		10 кОм или более
    E33-13 (LS2C) - масса
    		↑
    		10 кОм или более
    E33-12 (LS3C) - масса
    		↑
    		10 кОм или более
    E33-11 (LS4C) - масса
    		↑
    		10 кОм или более

  1. Подсоедините разъем датчика положения рычага переключения передач.

  1. Подсоедините разъем TCM.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

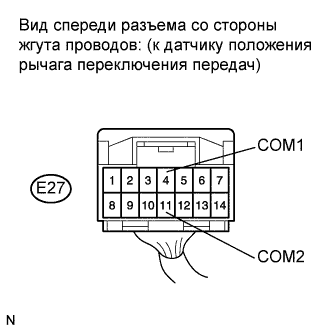

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ – МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Отсоедините разъем датчика положения рычага переключения передач.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E27-4 (COM1) - масса
    		Всегда
    		Менее 1 Ом
    E27-11 (COM2) - масса
    		↑
    		Менее 1 Ом

  1. Подсоедините разъем датчика положения рычага переключения передач.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ TCM (Нажмите здесь)
