DTC P0703 Неисправность в цепи выключателя тормоза "B" |
ОПИСАНИЕ
Когда нажимается педаль тормоза, сигнал выключателя стоп-сигналов STP включается, а сигнал выключателя стоп-сигналов ST1- отключается. По этим входным сигналам TCM определяет состояние педали тормоза (т.е. распознает, нажата педаль или отпущена). Если состояния сигналов STP и ST1- не удовлетворяют требованиям, TCM расценивает это как неисправность в цепи выключателя стоп-сигналов и устанавливает код DTC.№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
P0703
| Одновременно в течение не менее 1,0 с регистрируются следующие условия (логика диагностирования за 1 поездку)
- Зажигание включено (IG)
- Состояние OFF (ВЫКЛ) сигнала STP
- Сигнал ST1- выключен
| - Обрыв или короткое замыкание в сигнальных цепях STP или ST1-
- Выключатель стоп-сигналов в сборе
- TCM
|

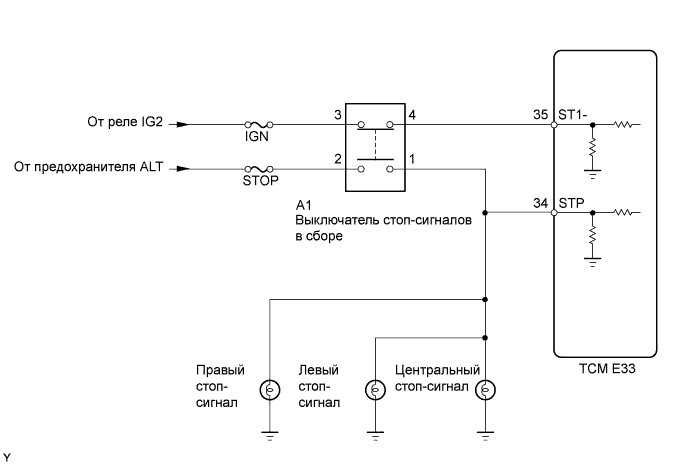

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG) и включите портативный диагностический прибор.
Выберите следующие элементы меню: Powertrain / Multi-Mode M/T / Data List / Brake Switch Signal1, Brake Switch Signal2 и STP Switch Signal.
Считайте значения и проверьте работу стоп-сигналов.
Параметры [Сокращение]
| Измеряемая величина: индикация
| Нормальное состояние
| Примечания по диагностике
|
Сигнал 1 выключателя тормоза [Brake SW Sig1]
| Сигнал выключателя тормоза (STP): Open (OFF (ВЫКЛ)) или Gnd (ON (ВКЛ))
| Gnd: педаль тормоза нажата Open: педаль тормоза отпущена
| Сигнал контакта STP TCM
|
Сигнал 2 выключателя тормоза [Brake SW Sig2]
| Сигнал выключателя тормоза (ST1-): Open (OFF (ВЫКЛ)) или Gnd (ON (ВКЛ))
| Open: педаль тормоза нажата Gnd: педаль тормоза отпущена
| Сигнал контакта ST1- TCM
|
- OK:
- При нажатии и отпускании педали тормоза значения на экране портативного диагностического прибора соответствуют указанным выше для нормального состояния.
- Результат:
Результат
| Следующий шаг
|
NG
| А
|
OK
| B
|
| ИМИТАЦИЯ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТЕЙ И ПРОВЕРКА DTC (Нажмите здесь) |
|
|

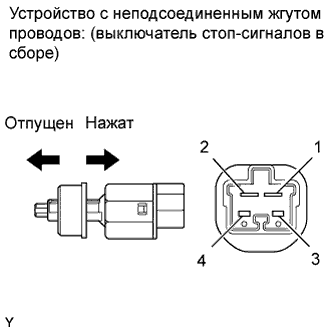

2.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
Отсоедините разъем выключателя стоп-сигналов.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Положение переключателя
| Заданные условия
|
1 - 2
| Штырь выключателя отпущен
| Менее 1 Ом
|
3 - 4
| Штырь выключателя отпущен
| 10 кОм или более
|
1 - 2
| Штырь выключателя нажат
| 10 кОм или более
|
3 - 4
| Штырь выключателя нажат
| Менее 1 Ом
|
Подсоедините разъем выключателя стоп-сигналов в сборе.

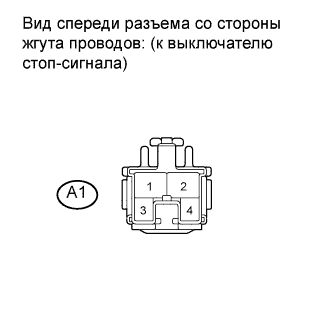

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ – АККУМУЛЯТОРНАЯ БАТАРЕЯ) |
Отсоедините разъем выключателя стоп-сигналов.
Включите зажигание (IG).
Измерьте напряжение между контактами разъема выключателя стоп-сигналов в сборе.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Положение выключателя
| Заданные условия
|
A1-2 - масса
| Зажигание включено (IG)
| 11-14 В
|
A1-3 - масса
| Зажигание включено (IG)
| 11-14 В
|
Подсоедините разъем выключателя стоп-сигналов в сборе.
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|

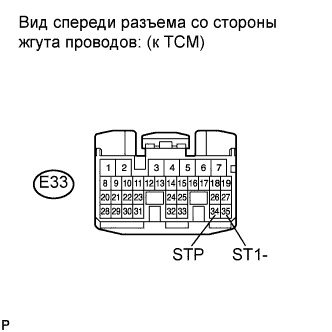

Отсоедините разъем TCM.
Включите зажигание (IG).
Измерьте напряжение между контактами разъема TCM.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Состояние педали
| Заданные условия
|
E33-34 (STP) - масса
| Нажата
| 11-14 В
|
E33-34 (STP) - масса
| Отпущена
| Менее 1 В
|
E33-35 (ST1-) - масса
| Нажата
| Менее 1 В
|
E33-35 (ST1-) - масса
| Отпущена
| 11-14 В
|
Подсоедините разъем TCM.
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ - TCM) |
|
|
