DTC P0715 Неисправность в цепи датчика частоты вращения первичного вала / турбины |
ОПИСАНИЕ
В трансмиссии смонтирован датчик оборотов трансмиссии. Используя этот датчик, TCM вычисляет частоту вращения первичного вала трансмиссии. Во время вращения первичного вала датчик генерирует импульсный сигнал и передает его в TCM. На основе поступившего сигнала ЭБУ рассчитывает частоту вращения первичного вала. Если, несмотря на движение автомобиля, частота первичного вала опускается ниже порогового значения, ЭБУ расценивает это как неисправность в цепи датчика оборотов трансмиссии. Он устанавливает DTC и включает контрольную лампу механической трансмиссии "multimode".№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
P0715
| TCM одновременно регистрирует следующие условия:
(логика диагностирования за 1 поездку)
- Скорость автомобиля – не ниже 11 км/час (6,8 мили в час)
- Частота вращения трансмиссии в течение 4 с составляет 175 об/мин или ниже
| - Обрыв или короткое замыкание в цепи датчика оборотов трансмиссии
- Датчик оборотов трансмиссии
- TCM
|

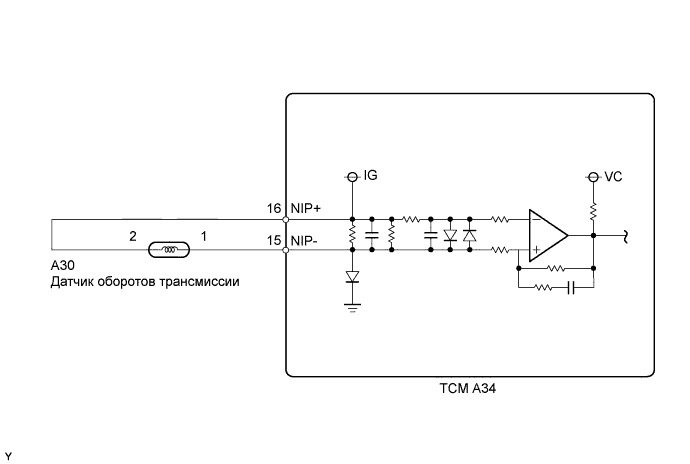

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ МОНТАЖ ДАТЧИКА |

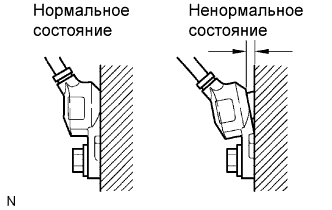

Проверьте монтаж датчика оборотов трансмиссии.
- OK:
- Датчик установлен правильно.
| 2.ПРОВЕРЬТЕ ДАТЧИК ОБОРОТОВ ТРАНСМИССИИ |

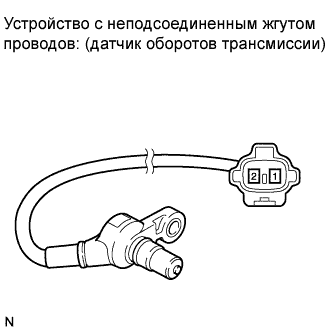

Отсоедините разъем датчика оборотов трансмиссии.
Измерьте сопротивление между контактами разъема датчика оборотов трансмиссии.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
1 - 2
| 20°C (68°F)
| 560-680 Ом
|
Подсоедините разъем датчика оборотов трансмиссии.
| 3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ОБОРОТОВ ТРАНСМИССИИ – TCM) |

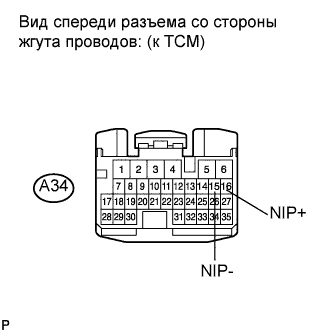

Отсоедините разъем TCM.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
A34-16 (NIP+) - A34-15 (NIP-)
| 20°C (68°F)
| 560-680 Ом
|
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление (проверьте на короткое замыкание):
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
A34-16 (NIP+) - масса
| Всегда
| 10 кОм или более
|
A34-15 (NIP-) - масса
| ↑
| ↑
|
Подсоедините разъем TCM.
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
