Датчик Положения Распредвала Снятие. Corolla Auris

Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Система Управления Двигателем 4Zz-Fe. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ № 2

  2. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА № 1

Датчик Положения Распредвала -- Снятие



1. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ № 2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 гайки, снимите 2 зажима и снимите крышку головки блока цилиндров № 2.



2. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА № 1


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

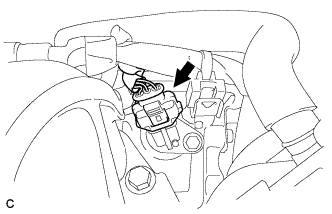

  1. Отсоедините разъем датчика положения коленчатого вала № 1.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

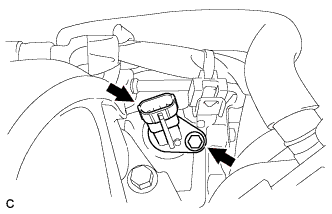

  1. Выверните болт и снимите датчик положения коленчатого вала № 1.
