Тяга Педали Акселератора Установка. Corolla Auris

Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Система Управления Двигателем 4Zz-Fe. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ ТЯГУ ПЕДАЛИ АКСЕЛЕРАТОРА

  2. УСТАНОВИТЕ ТРОС УПРАВЛЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКОЙ В СБОРЕ

Тяга Педали Акселератора -- Установка

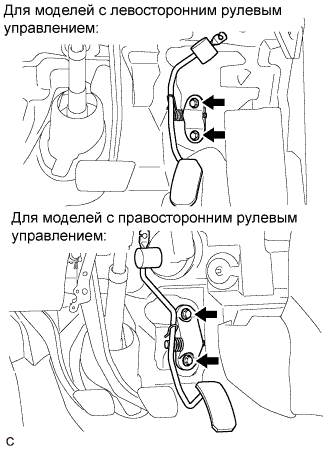

1. УСТАНОВИТЕ ТЯГУ ПЕДАЛИ АКСЕЛЕРАТОРА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 4Zz-Fe.Система Sfi.Тяга Педали Акселератора Установка

  1. Установите тягу педали акселератора и закрепите ее 2 болтами.

    Момент затяжки:
    5,4 Н*м{55 кгс*см, 48 фунт-сила-дюймов}

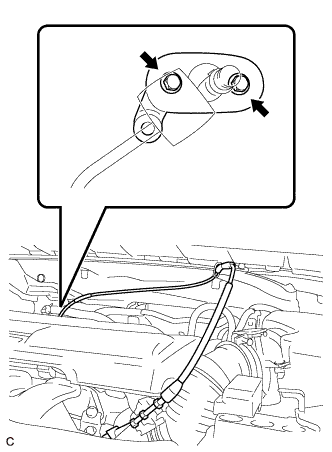

2. УСТАНОВИТЕ ТРОС УПРАВЛЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКОЙ В СБОРЕ


  1. Для моделей с левосторонним рулевым управлением



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    1. Установите трос управления дроссельной заслонкой в сборе и закрепите его 2 болтами.

      Момент затяжки:
      5,4 Н*м{55 кгс*см, 48 фунт-сила-дюймов}
      УКАЗАНИЕ:
      Убедитесь, что дроссельная заслонка полностью открывается и закрывается с помощью педали акселератора.

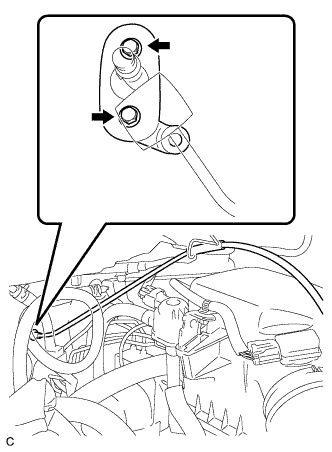

  1. Для моделей с правосторонним рулевым управлением



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    1. Установите трос управления дроссельной заслонкой в сборе и закрепите его 2 болтами.

      Момент затяжки:
      5,4 Н*м{55 кгс*см, 48 фунт-сила-дюймов}


      2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    2. Подсоедините трос управления дроссельной заслонкой в сборе и закрепите его 2 гайками.

      УКАЗАНИЕ:
      Убедитесь, что дроссельная заслонка полностью открывается и закрывается с помощью педали акселератора.
