Выключатель Управления Уровнем Фар Проверка. Corolla ZZE150

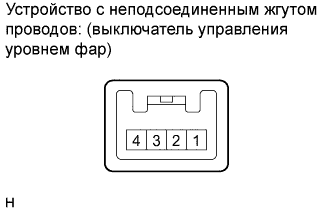

Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1, а отрицательный (-) вывод – к контакту 4.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия (Напряжение аккумуляторной батареи составляет 12 В)
2-1	0	9,48–10,2 В
	(0,5)	8,77–9,49 В
	1	8,06–8,78 В
	(1,5)	7,36–8,08 В
	2	6,65–7,37 В
	(2,5)	5,94–6,66 В
	3	5,23–5,95 В
	(3,5)	4,52–5,24 В
	4	3,82–4,54 В
	(4,5)	3,1–3,83 В
	5	2,4–3,12 В

Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 3, а отрицательный (-) вывод – к контакту 4.

Убедитесь, что подсветка выключателя включается.

OK:

Подсветка включается.
