  1. ПРОВЕРЬТЕ ДАТЧИК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

Датчик Системы Автоматического Управления Освещением (Для Моделей С Кузовом Типа "Хэтчбэк") -- Проверка



1. ПРОВЕРЬТЕ ДАТЧИК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Датчик Системы Автоматического Управления Освещением (Для Моделей С Кузовом Типа Хэтчбэк) Проверка

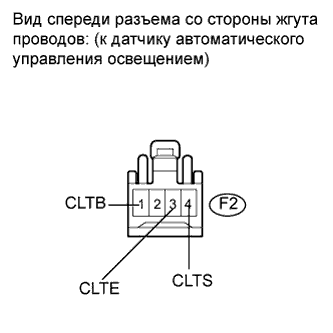

  1. Отсоедините разъем F2 датчика автоматического управления освещением.

  1. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    F2-1 (CLTB) - F2-3 (CLTE)
    		Замок зажигания в положении OFF (ВЫКЛ)
    		Менее 1 В
    Зажигание включено (IG)
    		11-14 В
    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    F2-3 (CLTE) - масса
    		Менее 1 Ом
    Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Датчик Системы Автоматического Управления Освещением (Для Моделей С Кузовом Типа Хэтчбэк) Проверка

  1. Подсоедините разъем датчика автоматического управления освещением.

  1. Подсоедините осциллограф к датчику автоматического управления освещением.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Датчик Системы Автоматического Управления Освещением (Для Моделей С Кузовом Типа Хэтчбэк) Проверка

  1. Проверьте форму сигнала.

    OK:
    Контакты для подключения диагностического прибора
    		Настройки прибора
    		Режим
    		Заданные условия
    F2-3 (CLTE) - F2-4 (CLTS)
    		5 В / дел., 5 мс / дел.
    		Зажигание включено (IG), переключатель освещения в положении AUTO
    		Форма сигнала должна соответствовать показанной на рисунке.
    Если результат проверки не отвечает требованиям, замените датчик автоматического управления освещением.
    УКАЗАНИЕ:
    При повышении уровня окружающей освещенности период сигнала A уменьшается.
