Привод Сцепления (Для C53A) Установка. Corolla ZZE150

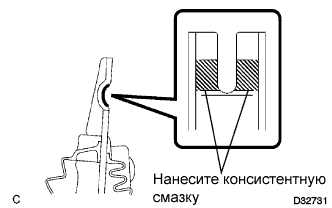

Нанесите консистентную смазку на рычаг выключения сцепления.

Герметик:

Консистентная смазка Multemp 8158 или аналогичная

Установите привод сцепления на трансмиссию и временно закрепите его 3 болтами.

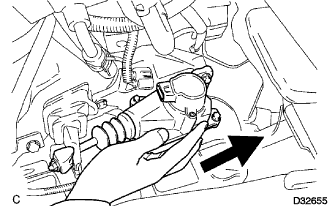

Осторожно сместите привод сцепления в сборе к левой стороне автомобиля до тех пор, пока выступ на гайке штока не войдет в выемку на вилке выключения сцепления. Во время перемещения слегка придерживайте привод, чтобы не дать ему наклониться.

ПРИМЕЧАНИЕ:

1. Не прикладывайте чрезмерного усилия до приведения в контакт выступа на гайке штока и выемки на вилке выключения сцепления.

2. Убедитесь, что выступ надежно удерживается в выемке.


Удерживая привод сцепления в сборе, заверните рукой 3 болта.

ПРИМЕЧАНИЕ:

Поддерживайте привод сцепления, пока не затянете все 3 болта.

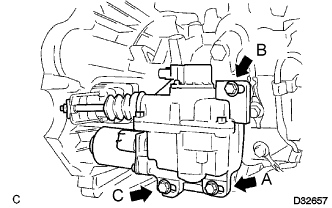

Затяните 3 болта с номинальным моментом затяжки в последовательности A, B и C, как показано на рисунке.

Момент затяжки:

17 Н*м{173 кгс*см, 13 фунт-сила-футов}

Подсоедините разъем датчика хода сцепления и разъем электродвигателя.

Install the battery carrier assembly with the 6 bolts.

Момент затяжки:

19 Н*м{194 кгс*см, 14 фунт-сила-футов}

Install the battery and battery tray.

Install the battery clamp with the bolt and nut.

Момент затяжки:

Bolt:

17 Н*м{173 кгс*см, 13 фунт-сила-футов}

Nut:

3.5 Н*м{36 кгс*см, 31 фунт-сила-дюймов}
