Датчик Хода Сцепления (Для C50A) Снятие. Corolla ZZE150

Трансмиссия. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Сцепление. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. СНИМИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА

  3. СНИМИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ (для моделей с 1ZR-FE)

  4. СНИМИТЕ ПЛОЩАДКУ АККУМУЛЯТОРНОЙ БАТАРЕИ (для 1ZR-FE)

  5. СНИМИТЕ ДАТЧИК ХОДА СЦЕПЛЕНИЯ

Датчик Хода Сцепления (Для C50A) -- Снятие



1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ


2. СНИМИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА


3. СНИМИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ (для моделей с 1ZR-FE)

  1. Отсоедините вывод аккумуляторной батареи.

  1. Выверните болт и ослабьте гайку.

  1. Снимите аккумуляторную батарею.



4. СНИМИТЕ ПЛОЩАДКУ АККУМУЛЯТОРНОЙ БАТАРЕИ (для 1ZR-FE)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините зажим жгута проводов от площадки аккумуляторной батареи.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта.

  1. Отсоедините трубку радиатора от площадки аккумуляторной батареи.

  1. Выверните 4 болта и снимите площадку аккумуляторной батареи.



5. СНИМИТЕ ДАТЧИК ХОДА СЦЕПЛЕНИЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Сцепление.Система Сцепления (Для C50, C66).Датчик Хода Сцепления (Для C50A) Снятие

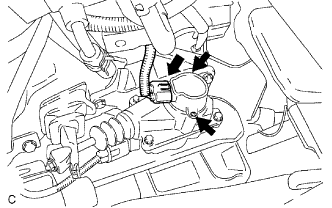

  1. Отсоедините разъем датчика хода сцепления.

    ПРИМЕЧАНИЕ:
    Не тяните за разъем с силой, это может привести к повреждению жгута проводов.

  1. Выверните 2 винта и снимите датчик хода с привода сцепления.

  1. Снимите кольцевое уплотнение.
