Датчик Хода Сцепления (Для C53A) Установка. Corolla ZZE150

Нанесите универсальную консистентную смазку на новое кольцевое уплотнение.

Установите новое кольцевое уплотнение на датчик хода.

Установите датчик хода так, чтобы рычаги датчика со стороны датчика и стороны привода располагались, как показано на рисунке.

Поверните датчик хода по часовой стрелке и закрепите его 2 болтами.

Момент затяжки:

2,0 Н*м{20 кгс*см, 18 фунт-сила-дюймов}

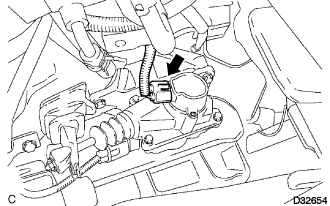

Подсоедините разъем датчика хода сцепления.

Install the battery carrier assembly with the 6 bolts.

Момент затяжки:

19 Н*м{194 кгс*см, 14 фунт-сила-футов}

Install the battery and battery tray.

Install the battery clamp with the bolt and nut.

Момент затяжки:

Bolt:

17 Н*м{173 кгс*см, 13 фунт-сила-футов}

Nut:

3.5 Н*м{36 кгс*см, 31 фунт-сила-дюймов}
