Датчик Выбора Передач Проверка. Corolla ZZE150

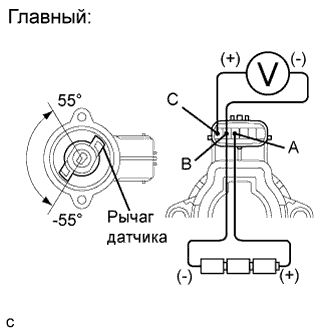

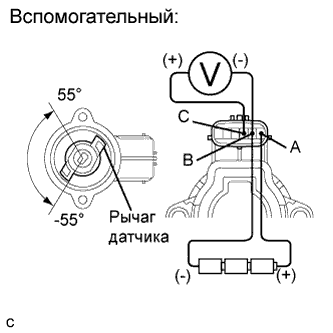

Соедините последовательно 3 сухих батареи 1,5 В.

Подсоедините положительный (+) вывод батареи к контакту A, а отрицательный (-) вывод – к контакту B.

Поверните рычаг датчика и проверьте напряжение между контактами B и C.

Для справки: напряжение (при напряжении источника питания 4,5 В):

Контакты для подключения диагностического прибора	Режим Угол датчика	Заданные условия
B - C	55 °	4,05 В
B - C	0°	2,25 В
B - C	-55°	0,45 В

Для справки: напряжение (напряжение питания составляет 4,7 - 5,3 В):

Контакты для подключения диагностического прибора	Режим Угол датчика	Заданные условия
B - C	55 °	4,5 В
B - C	0°	2,5 В
B - C	-55°	0,5 В

ПРИМЕЧАНИЕ:

1. Не подавайте свыше 6 В.

2. Будьте осторожны, не допускайте падения датчика хода сцепления. В случае падения замените его новым.
