Первичный Вал -- Повторная Сборка



1. INSTALL INPUT SHAFT FRONT BEARING INNER RACE


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия Ea61.Система Механической Трансмиссии.Первичный Вал Повторная Сборка

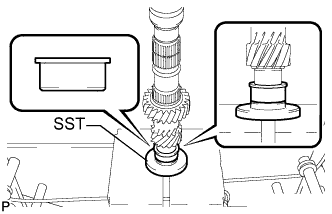

  1. Using SST and a press, install the input shaft front bearing inner race to the input shaft.

    SST
    09608-00071


2. INSTALL INPUT SHAFT SNAP RING


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

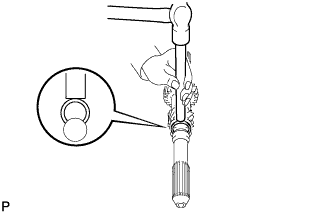

  1. Using a brass bar and hammer, tap the snap ring onto the input shaft.



3. INSTALL 4TH DRIVE GEAR


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия Ea61.Система Механической Трансмиссии.Первичный Вал Повторная Сборка

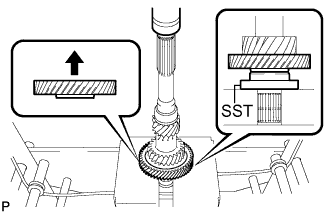

  1. Using SST and a press, install the 4th drive gear to the input shaft.

    SST
    09309-14040


4. INSTALL 3RD DRIVE GEAR


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

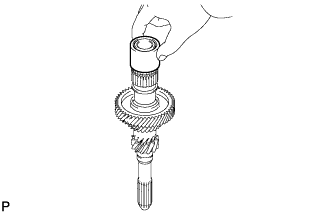

  1. Install the input shaft spacer to the input shaft.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия Ea61.Система Механической Трансмиссии.Первичный Вал Повторная Сборка

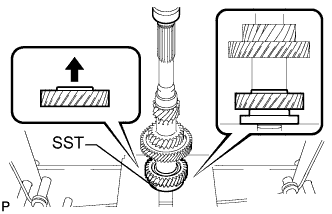

  1. Using SST and a press, install the 3rd drive gear to the input shaft.

    SST
    09309-14040


5. INSTALL 6TH DRIVE GEAR


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия Ea61.Система Механической Трансмиссии.Первичный Вал Повторная Сборка

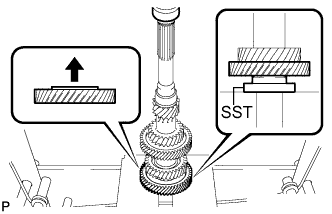

  1. Using SST and a press, install the 6th drive gear to the input shaft.

    SST
    09309-14040


6. INSTALL INPUT SHAFT REAR RADIAL BALL BEARING


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия Ea61.Система Механической Трансмиссии.Первичный Вал Повторная Сборка

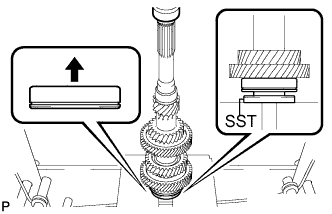

  1. Using SST and a press, install the input shaft rear radial ball bearing to the input shaft.

    SST
    09506-30012


7. INSTALL INPUT SHAFT REAR BEARING SHAFT SNAP RING


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия Ea61.Система Механической Трансмиссии.Первичный Вал Повторная Сборка

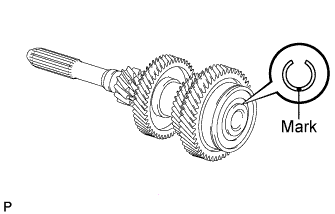

  1. Select a new snap ring, using the table below, that makes the thrust clearance of the input shaft bearing less than 0.1 mm (0.0039 in.).

    Mark
    		Thickness mm (in.)
    		Mark
    		Thickness mm (in.)
    A
    		1.80 to 1.85 (0.0709 to 0.0728)
    		3
    		2.20 to 2.25 (0.0866 to 0.0886)
    B
    		1.85 to 1.90 (0.0728 to 0.0748)
    		4
    		2.25 to 2.30 (0.0886 to 0.0906)
    C
    		1.90 to 1.95 (0.0748 to 0.0768)
    		5
    		2.30 to 2.35 (0.0906 to 0.0925)
    D
    		1.95 to 2.00 (0.0768 to 0.0787)
    		6
    		2.35 to 2.40 (0.0925 to 0.0945)
    E
    		2.00 to 2.05 (0.0787 to 0.0807)
    		F
    		2.40 to 2.45 (0.0945 to 0.0965)
    0
    		2.05 to 2.10 (0.0807 to 0.0827)
    		G
    		2.45 to 2.50 (0.0965 to 0.0984)
    1
    		2.10 to 2.15 (0.0827 to 0.0846)
    		H
    		2.50 to 2.55 (0.0984 to 0.1004)
    2
    		2.15 to 2.20 (0.0846 to 0.0866)
    		-
    		-


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

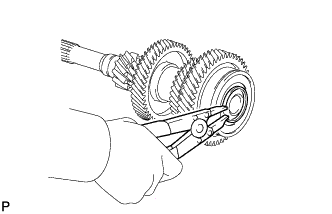

  1. Using a snap ring expander, install the snap ring to the input shaft.
