Трос Механизма Переключения Передач (Для Моделей Производства Tmuk, Tmmt С Кузовом Типа Хэтчбэк) Установка. Corolla ZZE150

Install the transmission control cable assembly with the 2 nuts and bolt.

Момент затяжки:

5.0 Н*м{51 кгс*см, 44 фунт-сила-дюймов}

Install the transmission control cable assembly to the control cable bracket with 2 new clips.

Install the transmission control cable assembly to the transaxle with the 2 clips.

Engage the 2 claws, and install the control cable assembly to the shift lever assembly.

ПРИМЕЧАНИЕ:

Make sure that the claws are firmly engaged.

Install the control select cable to the shift lever assembly.

Install the control shift cable to the shift lever assembly.

ПРИМЕЧАНИЕ:

Make sure that the transmission control cable assembly is securely installed.

Install the transmission control cable assembly to the manual transaxle.

Release the lock of the cable length adjustment structure of the select cable.

1. Twist the stopper. (*1)


2. Pull the lock piece outward from the case to release the lock. (*2)


3. Return the stopper. (*3)


Install the transmission control cable assembly to the shift lever assembly.

Pressing the shift and select lever shaft (*1) and pin (*2), push in pin (*3) and check that the shift and select lever shaft is secured at the 1st-2nd gear selected position (the shaft comes to a stop at the position 8 mm (0.31 in.) below the N position).

1. Remove the stopper pin, release the lock, and reinsert the stopper pin.


Push the slider shaft against the cam wall.

ПРИМЕЧАНИЕ:

1. Don't pull up the slider shaft.

2. Make sure to adjust the cable length with the shift lever in the neutral position.


Lock the cable length adjustment structure of the select cable.

1. Twist the stopper. (*1)


2. Push the lock piece into the case. (*2)


3. Return the stopper to prevent the lock from being released. (*3)


   ПРИМЕЧАНИЕ:

   1. Push the lock piece as far as it will go.

   2. Confirm whether the cable length adjustment structure is locked securely.


Release the pin that fixes the transmission outer lever.

1. Pull the pin toward the front left side of the vehicle.


Введите в зацепление 2 захвата и направляющую.

Введите в зацепление 4 захвата и 2 направляющие.

Установите нижнюю отделочную накладку панели приборов № 1 и закрепите ее 2 винтами <E> или <F>.

Введите в зацепление 2 захвата и направляющую.

Установите нижнюю отделочную накладку панели приборов № 2 и закрепите ее 2 винтами <E> или <F>.

Установите нижний лоток панели приборов и закрепите его 4 захватами.

Введите в зацепление направляющую.

Введите в зацепление 3 захвата и установите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.

Введите в зацепление направляющую.

Введите в зацепление 3 захвата и установите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.

Введите в зацепление 4 захвата.

Установите вещевой ящик в облицовке туннеля пола и закрепите его 4 болтами и 2 винтами.

Введите в зацепление 4 захвата.

Установите вещевой ящик в облицовке туннеля пола и закрепите его 4 болтами и 2 винтами.

Установите коврик вещевого ящика в облицовке туннеля пола.

Установите коврик вещевого ящика в облицовке туннеля пола.

Введите в зацепление 4 захвата и 6 фиксаторов и установите центральную нижнюю облицовочную накладку панели приборов.

Введите в зацепление 7 захватов и установите верхнюю облицовку панели пола.

Подсоедините разъем.

Установите крышку вещевого ящика в облицовке туннеля пола и закрепите ее 4 фиксаторами.

Поверните рукоятку рычага переключения передач по часовой стрелке и закрепите ее.

Введите в зацепление 4 фиксатора и установите левую отделочную накладку панели приборов.

Введите в зацепление 4 фиксатора и установите правую отделочную накладку панели приборов.

Install the No. 1 front floor heat insulator with the 3 nuts.

Момент затяжки:

5.5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}

Install the 3 bolts and air cleaner case.

Момент затяжки:

7.0 Н*м{71 кгс*см, 62 фунт-сила-дюймов}

Install the air cleaner filter element.

Install the air cleaner cap sub-assembly, and connect the 2 clamps and band.

Connect the No. 2 ventilation hose.

Connect the mass air flow meter connector.

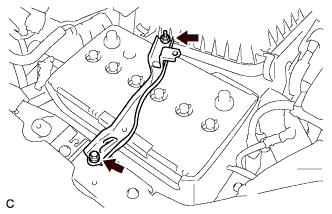

Install the battery clamp.

Момент затяжки:

for bolt:

17 Н*м{168 кгс*см, 12 фунт-сила-футов}

for nut:

3.5 Н*м{36 кгс*см, 31 фунт-сила-дюймов}

Install the 6 clips and upper radiator air deflector.

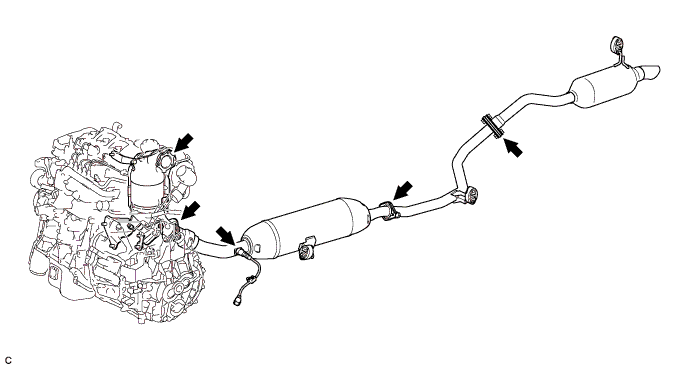

Check that there are no exhaust gas leaks from the points (jointed parts of the exhaust pipes and installed parts of each sensor) shown in the illustration.
