Рычаг Переключения Передач В Сборе (Для Моделей Производства Tmuk, Tmmt С Кузовом Типа Хэтчбэк) Снятие. Corolla ZZE150

Трансмиссия. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Механическая Трансмиссия Ea61. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. REMOVE INSTRUMENT PANEL FINISH PANEL END LH

  2. REMOVE INSTRUMENT PANEL FINISH PANEL END RH

  3. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY

  4. REMOVE REAR CONSOLE BOX COVER

  5. REMOVE UPPER CONSOLE PANEL

  6. REMOVE LOWER CENTER INSTRUMENT PANEL FINISH PANEL

  7. REMOVE CONSOLE BOX CARPET (w/o Console Box Lid)

  8. REMOVE CONSOLE BOX CARPET (w/ Console Box Lid)

  9. REMOVE REAR CONSOLE BOX ASSEMBLY (w/o Console Box Lid)

  10. REMOVE REAR CONSOLE BOX ASSEMBLY (w/ Console Box Lid)

  11. REMOVE FRONT NO. 1 CONSOLE BOX INSERT

  12. REMOVE FRONT NO. 2 CONSOLE BOX INSERT

  13. REMOVE INSTRUMENT PANEL UNDER TRAY

  14. REMOVE LOWER NO. 1 INSTRUMENT PANEL FINISH PANEL

  15. REMOVE LOWER NO. 2 INSTRUMENT PANEL FINISH PANEL

  16. DISCONNECT TRANSMISSION CONTROL CABLE ASSEMBLY

  17. REMOVE SHIFT LEVER ASSEMBLY

Рычаг Переключения Передач В Сборе (Для Моделей Производства Tmuk, Tmmt С Кузовом Типа "Хэтчбэк") -- Снятие



1. REMOVE INSTRUMENT PANEL FINISH PANEL END LH


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия Ea61.Система Механической Трансмиссии.Рычаг Переключения Передач В Сборе (Для Моделей Производства Tmuk, Tmmt С Кузовом Типа Хэтчбэк) Снятие

  1. Наклейте защитную клейкую ленту в месте, показанном на рисунке.

  1. Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 3 фиксатора и снимите левую отделочную накладку панели приборов.



2. REMOVE INSTRUMENT PANEL FINISH PANEL END RH


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия Ea61.Система Механической Трансмиссии.Рычаг Переключения Передач В Сборе (Для Моделей Производства Tmuk, Tmmt С Кузовом Типа Хэтчбэк) Снятие

  1. Наклейте защитную клейкую ленту в месте, показанном на рисунке.

  1. Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 3 фиксатора и снимите правую отделочную накладку панели приборов.



3. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.



4. REMOVE REAR CONSOLE BOX COVER


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия Ea61.Система Механической Трансмиссии.Рычаг Переключения Передач В Сборе (Для Моделей Производства Tmuk, Tmmt С Кузовом Типа Хэтчбэк) Снятие

  1. С помощью отвертки расцепите 2 фиксатора.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 2 фиксатора.

  1. Отсоедините разъем и снимите крышку вещевого ящика в облицовке туннеля пола.



5. REMOVE UPPER CONSOLE PANEL


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Расцепите 7 захватов и снимите верхнюю переднюю облицовку панели пола.



6. REMOVE LOWER CENTER INSTRUMENT PANEL FINISH PANEL


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Расцепите 4 захвата и 6 фиксаторов и снимите нижнюю центральную отделочную накладку панели приборов.



7. REMOVE CONSOLE BOX CARPET (w/o Console Box Lid)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите коврик вещевого ящика в облицовке туннеля пола.



8. REMOVE CONSOLE BOX CARPET (w/ Console Box Lid)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите коврик вещевого ящика в облицовке туннеля пола.



9. REMOVE REAR CONSOLE BOX ASSEMBLY (w/o Console Box Lid)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 4 болта и 2 винта.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.



10. REMOVE REAR CONSOLE BOX ASSEMBLY (w/ Console Box Lid)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 4 болта и 2 винта.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.



11. REMOVE FRONT NO. 1 CONSOLE BOX INSERT


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия Ea61.Система Механической Трансмиссии.Рычаг Переключения Передач В Сборе (Для Моделей Производства Tmuk, Tmmt С Кузовом Типа Хэтчбэк) Снятие

  1. Освободите 3 захвата.

  1. Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.



12. REMOVE FRONT NO. 2 CONSOLE BOX INSERT


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия Ea61.Система Механической Трансмиссии.Рычаг Переключения Передач В Сборе (Для Моделей Производства Tmuk, Tmmt С Кузовом Типа Хэтчбэк) Снятие

  1. Освободите 3 захвата.

  1. Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.



13. REMOVE INSTRUMENT PANEL UNDER TRAY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия Ea61.Система Механической Трансмиссии.Рычаг Переключения Передач В Сборе (Для Моделей Производства Tmuk, Tmmt С Кузовом Типа Хэтчбэк) Снятие

  1. С помощью отвертки освободите 4 захвата и снимите нижний лоток панели приборов.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


14. REMOVE LOWER NO. 1 INSTRUMENT PANEL FINISH PANEL


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните два винта <Е> или <F>.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия Ea61.Система Механической Трансмиссии.Рычаг Переключения Передач В Сборе (Для Моделей Производства Tmuk, Tmmt С Кузовом Типа Хэтчбэк) Снятие

  1. Освободите 4 захвата и 2 направляющие.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия Ea61.Система Механической Трансмиссии.Рычаг Переключения Передач В Сборе (Для Моделей Производства Tmuk, Tmmt С Кузовом Типа Хэтчбэк) Снятие

  1. Расцепите 2 захвата и направляющую и снимите нижнюю отделочную накладку панели приборов.



15. REMOVE LOWER NO. 2 INSTRUMENT PANEL FINISH PANEL


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните два винта <Е> или <F>.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия Ea61.Система Механической Трансмиссии.Рычаг Переключения Передач В Сборе (Для Моделей Производства Tmuk, Tmmt С Кузовом Типа Хэтчбэк) Снятие

  1. Расцепите 2 захвата и 2 фиксатора и снимите нижнюю отделочную накладку панели приборов № 2.



16. DISCONNECT TRANSMISSION CONTROL CABLE ASSEMBLY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия Ea61.Система Механической Трансмиссии.Рычаг Переключения Передач В Сборе (Для Моделей Производства Tmuk, Tmmt С Кузовом Типа Хэтчбэк) Снятие

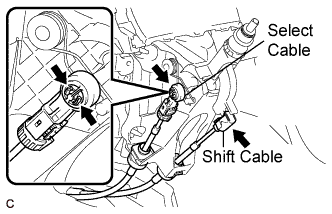

  1. Disconnect the control shift cable from the shift lever assembly.

  1. Pinch the areas indicated by the arrows and disconnect the control select cable.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

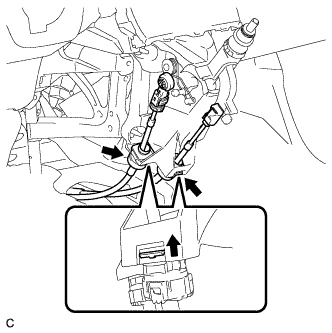

  1. Release the 2 claws, and separate the control cable assembly.



17. REMOVE SHIFT LEVER ASSEMBLY


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

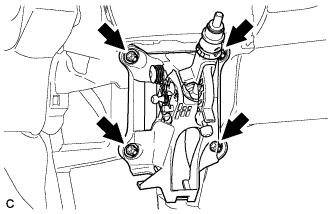

  1. Remove the 4 nuts and the shift lever assembly.
