Гидроаккумулятор Привода Сцепления (Для Ea60, Ea61) Снятие. Corolla ZZE150

Трансмиссия. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Сцепление. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА (для моделей с 1AD-FTV)

  2. СНИМИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА (для моделей с 2AD-FHV)

  3. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1

  4. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  5. СНИМИТЕ ПРИЖИМНУЮ ПЛАНКУ АККУМУЛЯТОРНОЙ БАТАРЕИ В СБОРЕ (для моделей с 1AD-FTV)

  6. СНИМИТЕ ПРИЖИМНУЮ ПЛАНКУ АККУМУЛЯТОРНОЙ БАТАРЕИ В СБОРЕ (для моделей с 2AD-FHV)

  7. СНИМИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ

  8. СНИМИТЕ ПЛОЩАДКУ АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с 1AD-FTV)

  9. СНИМИТЕ ПЛОЩАДКУ АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с 2AD-FHV)

  10. СНИМИТЕ ГИДРОАККУМУЛЯТОР ПРИВОДА СЦЕПЛЕНИЯ В СБОРЕ

Гидроаккумулятор Привода Сцепления (Для Ea60, Ea61) -- Снятие



1. СНИМИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА (для моделей с 1AD-FTV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 6 clips and upper radiator air deflector.



2. СНИМИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА (для моделей с 2AD-FHV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 6 clips and upper radiator air deflector.



3. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1


4. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ


5. СНИМИТЕ ПРИЖИМНУЮ ПЛАНКУ АККУМУЛЯТОРНОЙ БАТАРЕИ В СБОРЕ (для моделей с 1AD-FTV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the bolt and loosen the nut.

  1. Detach the hook of the battery clamp from the battery carrier, and then remove the battery clamp.



6. СНИМИТЕ ПРИЖИМНУЮ ПЛАНКУ АККУМУЛЯТОРНОЙ БАТАРЕИ В СБОРЕ (для моделей с 2AD-FHV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the bolt and loosen the nut.

  1. Detach the hook of the battery clamp from the battery carrier, and then remove the battery clamp.



7. СНИМИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ


8. СНИМИТЕ ПЛОЩАДКУ АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с 1AD-FTV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 6 bolts and battery carrier.



9. СНИМИТЕ ПЛОЩАДКУ АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с 2AD-FHV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 6 bolts and battery carrier.



10. СНИМИТЕ ГИДРОАККУМУЛЯТОР ПРИВОДА СЦЕПЛЕНИЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Сцепление.Система Сцепления (Для C50, C66).Гидроаккумулятор Привода Сцепления (Для Ea60, Ea61) Снятие

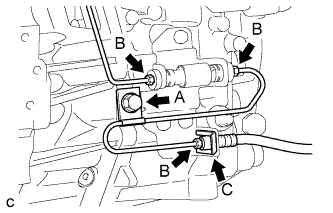

  1. Выверните болт и отсоедините хомут трубопровода привода сцепления (действие A).

  1. С помощью SST отсоедините 3 трубопровода привода сцепления (действие B).

    SST
    09023-00101
    УКАЗАНИЕ:
    Используйте резервуар для сбора жидкости.

  1. Снимите фиксатор и отсоедините шланг привода сцепления (действие C).



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 3 болта и снимите гидроаккумулятор привода сцепления в сборе.
