ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (TCM – ЩИТОК ПРИБОРОВ В СБОРЕ)
СИСТЕМА МЕХАНИЧЕСКОЙ ТРАНСМИССИИ "MULTIMODE" - Цепь контрольной лампы механической трансмиссии "multimode" |
ОПИСАНИЕ
Исходя из данных, передаваемых через цепи INDC и INDA, щиток приборов определяет состояние механической трансмиссии "multimode" и, если необходимо, включает (заставляет мигать) контрольную лампу механической трансмиссии "multimode" и зуммер.- Цепь контакта INDC:
В цепь INDC непрерывно подается напряжение аккумуляторной батареи. Если в этой цепи возникает обрыв, щиток приборов регистрирует неисправность и включает контрольную лампу механической трансмиссии "multimode". Цепь INDC используется для передачи в щиток приборов сигнала контрольной лампы механической трансмиссии "multimode" при выключенном зажигании. - Цепь контакта INDA:
В цепь INDA напряжение питания поступает только при включенном зажигании (IG). Пока зажигание включено (IG), щиток приборов управляет состоянием контрольной лампы механической трансмиссии "multimode" в соответствии с сигналом из цепи INDA. Цепь INDA используется с целью передачи в щиток приборов сигналов для контрольной лампы механической трансмиссии "multimode" и индикатора положения рычага переключения.
| Состояние цепи INDA (щитка приборов) | Нормальное | Нестабильный входной сигнал (3 с или более) | Прерывание входного сигнала (3 с или более) | |||
| Состояние цепи INDC (щитка приборов) | Нормальное | Обрыв или короткое замыкание на +B | Нормальное | Обрыв или короткое замыкание на +B | Нормальное | Обрыв или короткое замыкание на +B |
| Состояние индикатора положения рычага переключения *1 | ON (ВКЛ) Зависит от сигнала в линии связи | ON (ВКЛ) Зависит от сигнала в линии связи | OFF (ВЫКЛ) | OFF (ВЫКЛ) | OFF (ВЫКЛ) | OFF (ВЫКЛ) |
| Состояние контрольной лампы механической трансмиссии "multimode" | ON (ВКЛ) Зависит от сигнала в линии связи | ON (ВКЛ) Зависит от сигнала в линии связи | ON (ВКЛ) | ON (ВКЛ) | ON (ВКЛ) | ON (ВКЛ) |
| Зуммер (встроенный в щиток приборов) *2 | ON (ВКЛ) | ON (ВКЛ) | ON (ВКЛ) | ON (ВКЛ) | ON (ВКЛ) | ON (ВКЛ) |
*2: зуммер издает звуковой сигнал, когда помимо вышеперечисленных выполняются следующие условия.
- Рычаг переключения передач находится в любом положении, кроме N.
- Дверь водителя открыта.
- Скорость автомобиля – 9 км/час или ниже.
- Частота вращения коленчатого вала двигателя – не ниже 400 об/мин.
| Состояние цепи INDA (щитка приборов) | Нормальное | Нестабильный входной сигнал (3 с или более) | Прерывание входного сигнала (3 с или более) | |||
| Состояние цепи INDC (щитка приборов) | Нормальное | Обрыв или короткое замыкание на +B | Нормальное | Обрыв или короткое замыкание на +B | Нормальное | Обрыв или короткое замыкание на +B |
| Состояние индикатора положения рычага переключения *1 | ON (ВКЛ) Зависит от сигнала в линии связи | ON (ВКЛ) Зависит от сигнала в линии связи | OFF (ВЫКЛ) | OFF (ВЫКЛ) | OFF (ВЫКЛ) | OFF (ВЫКЛ) |
| Состояние контрольной лампы механической трансмиссии "multimode" | ON (ВКЛ) Зависит от сигнала в линии связи | ON (ВКЛ) Зависит от сигнала в линии связи | ON (ВКЛ) | ON (ВКЛ) | ON (ВКЛ) (выключается спустя 8 с после выключения IG) | ON (ВКЛ) |
| Зуммер (встроенный в щиток приборов) | OFF (ВЫКЛ) | OFF (ВЫКЛ) | OFF (ВЫКЛ) | ON (ВКЛ) | OFF (ВЫКЛ) | ON (ВКЛ) |

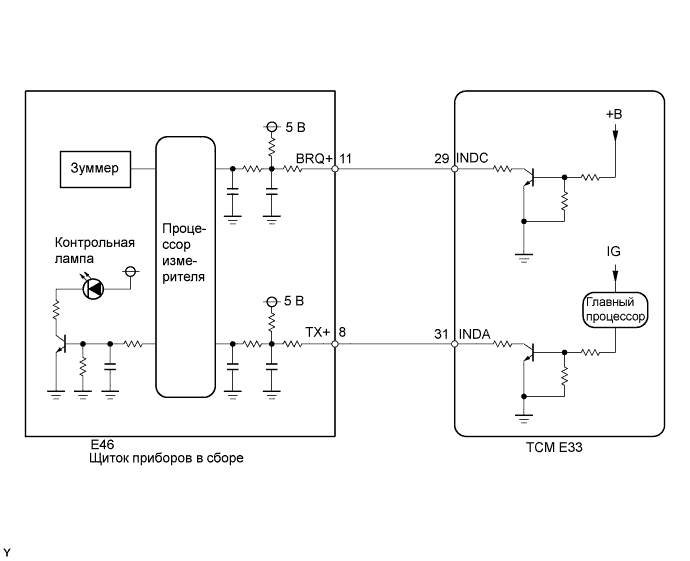

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- УКАЗАНИЕ:
- Проверьте, включаются ли контрольная лампа механической трансмиссии "multimode" и индикатор положения рычага переключения.
При нормальных условиях, когда зажигание включено (IG), индикатор положения рычага переключения показывает текущую передачу, а контрольная лампа механической трансмиссии "multimode" включается для проверки приблизительно на 5 с при переводе замка зажигания из выключенного состояния во включенное (IG).
Если индикатор положения рычага переключения не включается, вероятно, неисправна цепь INDA. Если не включается контрольная лампа механической трансмиссии "multimode", причиной может быть нарушение работы цепей INDA и/или INDC. - Зуммер, встроенный в щиток приборов, издает звуковой сигнал при выполнении следующих условий.
- Рычаг переключения передач находится в любом положении, кроме N.
- Дверь водителя открыта.
- Скорость автомобиля составляет 10 км/час (6,21 мили в час) или более.
- Частота вращения коленчатого вала двигателя – не ниже 400 об/мин.
| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (TCM – ЩИТОК ПРИБОРОВ В СБОРЕ) |
Отсоедините разъем TCM.
 |
Отсоедините разъем щитка приборов.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:

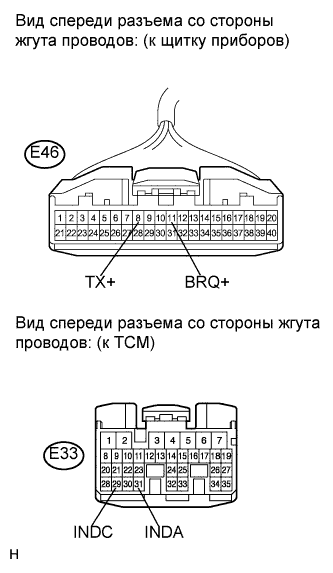

Контакты для подключения диагностического прибора Режим Заданные условия E33-29 (INDC) - E46-11 (BRQ+) Всегда Менее 1 Ом E33-31 (INDA) - E46-8 (TX+) ↑ Менее 1 Ом E33-29 (INDC) - масса ↑ 10 кОм или более E33-31 (INDA) - масса ↑ 10 кОм или более
Подсоедините разъем TCM.
Подсоедините разъем щитка приборов.
|
| ||||
| OK | |
| 2.ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ |
Отсоедините разъем E33 TCM.
 |

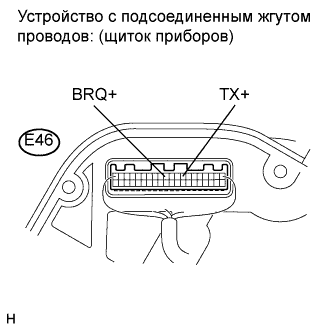

Измерьте напряжение между контактом щитка приборов и массой.
- Номинальное напряжение:
Контакты для подключения диагностического прибора Режим Заданные условия E46-8 (TX+) - масса Всегда 3,64 В или выше E46-11 (BRQ+) - масса ↑ 3,64 В или выше
Подсоедините разъем E33 TCM.
|
| ||||
| OK | ||
| ||
