СИСТЕМА МЕХАНИЧЕСКОЙ ТРАНСМИССИИ "MULTIMODE" - Цепь соленоида блокировки селектора


ОПИСАНИЕ

В рычаг переключения передач встроен соленоид блокировки селектора. Когда зажигание выключено, либо рычаг переключения находится в положении N при включенном зажигании (IG), но педаль тормоза не нажата, соленоид блокировки селектора ограничивает ход рычага переключения передач.
При выполнении необходимых условий в системе механической трансмиссии "multimode" TCM подает на соленоид блокировки селектора сигнал отмены блокировки, и происходит разблокировка рычага переключения передач.

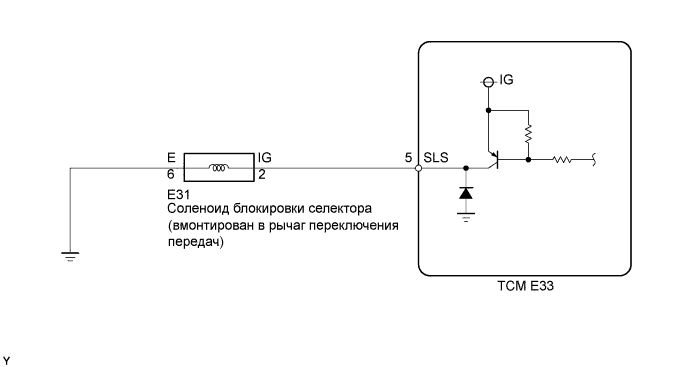

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ УСТРОЙСТВО УПРАВЛЕНИЯ БЛОКИРОВКОЙ СЕЛЕКТОРА В СБОРЕ (СОЛЕНОИД БЛОКИРОВКИ СЕЛЕКТОРА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

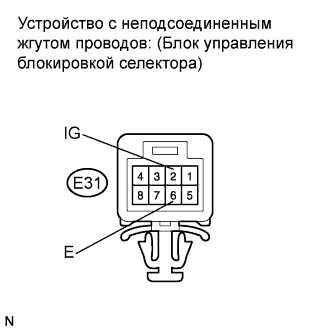

  1. Отсоедините разъем устройства управления блокировкой селектора.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E31-2 (IG) - E31-6 (E)
    		20°C (68°F)
    		30-35 Ом

  1. Подсоедините разъем устройства управления блокировкой селектора.



NG
ЗАМЕНИТЕ УСТРОЙСТВО УПРАВЛЕНИЯ БЛОКИРОВКОЙ СЕЛЕКТОРА В СБОРЕ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (СОЛЕНОИД БЛОКИРОВКИ СЕЛЕКТОРА – TCM, МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

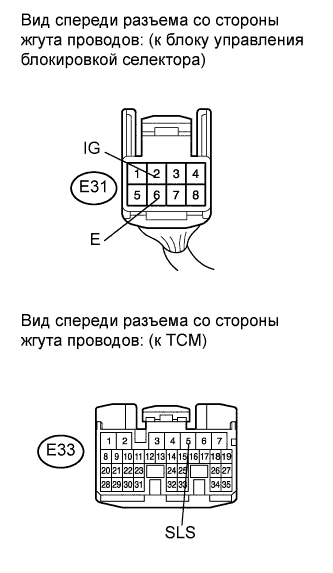

  1. Отсоедините разъем устройства управления блокировкой селектора.

  1. Отсоедините разъем TCM.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E33-5 (SLS) - E31-2 (IG)
    		Всегда
    		Менее 1 Ом
    E31-6 (E) - масса
    		↑
    		Менее 1 Ом
    E33-5 (SLS) - масса
    		↑
    		10 кОм или более

  1. Подсоедините разъем TCM.

  1. Подсоедините разъем устройства управления блокировкой селектора.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ TCM


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

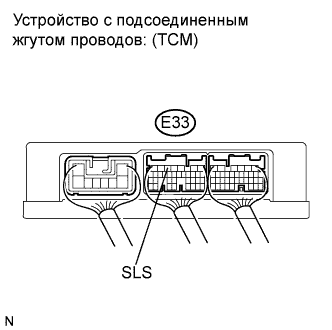

  1. Включите зажигание (IG).

  1. Измерьте напряжение между контактом TCM и массой кузова при нажатии и отпускании педали тормоза.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Состояние педали
    		Заданные условия
    E33-5 (SLS) - масса
    		Педаль тормоза нажата
    		11-14 В
    E33-5 (SLS) - масса
    		Педаль тормоза отпущена
    		Менее 1 В


NG
ЗАМЕНИТЕ TCM (Нажмите здесь)
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
