СИСТЕМА МЕХАНИЧЕСКОЙ ТРАНСМИССИИ "MULTIMODE" - Цепь контактов TC и CG |
ОПИСАНИЕ
Контакты TC и CG располагаются на разъеме DLC3. При выполнении процедур [Регулировка положения зажима] и [Инициализация и настройка] без использования портативного диагностического прибора необходимо соединять контакты TC и CG. Если в цепи контакта TC имеется обрыв, указанные процедуры калибровки могут быть выполнены только с использованием портативного диагностического прибора.

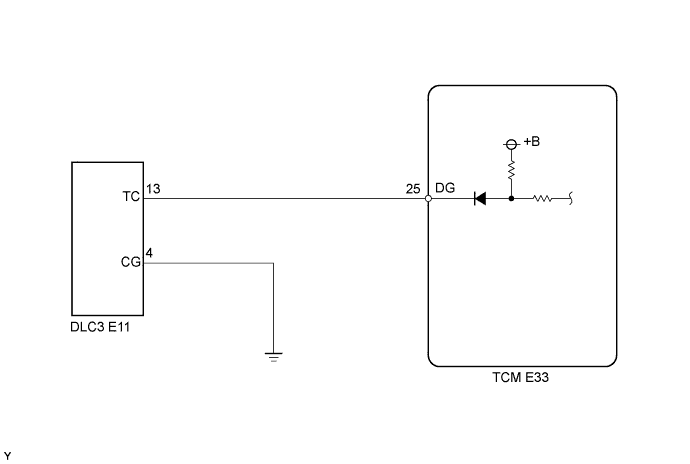

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

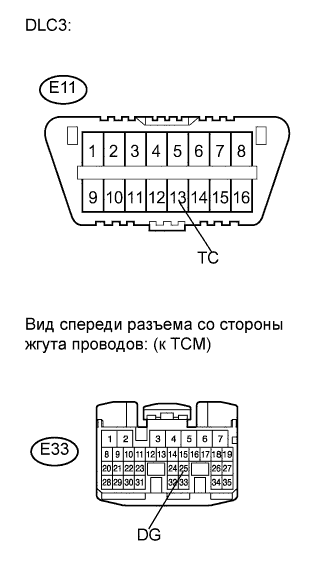

| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (TCM – DLC3) |
Отсоедините разъем TCM.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
E33-25 (DG) - E11-13 (TC)
| Всегда
| Менее 1 Ом
|
Вновь подсоедините разъем TCM.
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|

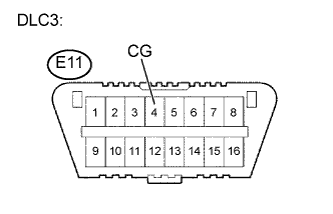

| 2.ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (КОНТАКТ CG РАЗЪЕМА DLC3 - МАССА) |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
E11-4 (CG) - масса
| Всегда
| Менее 1 Ом
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|

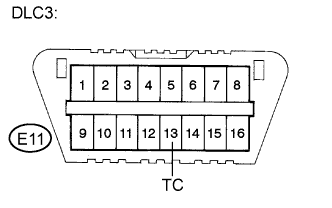

| 3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ TC DLC3 – МАССА) |
Отсоедините разъем TCM.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
E11-13 (TC) - масса
| Всегда
| 10 кОм или более
|
Вновь подсоедините разъем TCM.
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ КАЖДОГО ЭБУ |
|
|
