СИСТЕМА МЕХАНИЧЕСКОЙ ТРАНСМИССИИ "MULTIMODE" - Цепь выключателя стояночного тормоза


ОПИСАНИЕ

TCM контролирует состояние (включен/выключен) выключателя стояночного тормоза. Когда стояночный тормоз включается, выключатель стояночного тормоза устанавливается в состояние ON (ВКЛ). При выключении стояночного тормоза выключатель устанавливается в состояние OFF (ВЫКЛ).
УКАЗАНИЕ:
Если на 1-й, 2-й передаче или передаче заднего хода педаль тормоза не нажата, сцепление оказывается наполовину включенным даже при отпущенной педали тормоза. Как следствие, автомобиль может медленно двигаться подобно автомобилям с автоматической трансмиссией. Это способствует подготовке автомобиля к движению. При установке выключателя стояночного тормоза в состояние ON (ВКЛ) система облегчения отбора мощности прекращает действие.

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

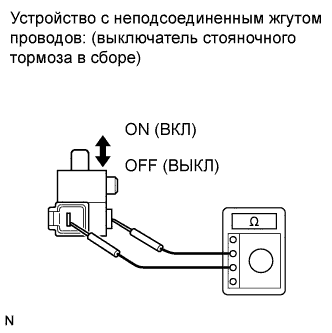

1.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Снимите выключатель стояночного тормоза в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    1 - корпус выключателя
    		OFF (ВЫКЛ)
    (штырь нажат)
    		10 кОм или более
    1 - корпус выключателя
    		ON (ВКЛ)
    (штырь отжат)
    		Менее 1 Ом

  1. Установите выключатель стояночного тормоза в сборе на место.



NG
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ
OK

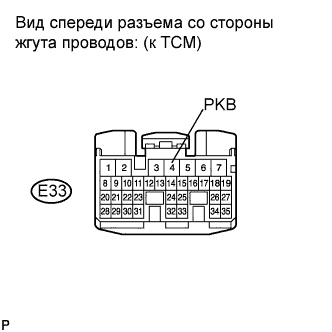

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (TCM – МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Отсоедините разъем TCM.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		 Положение выключателя
    		Заданные условия
    E33-4 (PKB) - масса
    		OFF (ВЫКЛ) (стояночный тормоз выключен)
    		10 кОм или более
    E33-4 (PKB) - масса
    		ON (ВКЛ) (стояночный тормоз включен)
    		Менее 1 Ом

  1. Подсоедините разъем TCM.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

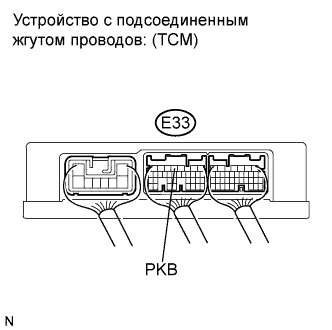

3.ПРОВЕРЬТЕ TCM


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Включите зажигание (IG).

  1. Измерьте напряжение между контактом разъема TCM и массой кузова во включенном и выключенном состояниях выключателя стояночного тормоза.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		 Положение выключателя
    		Заданные условия
    E33-4 (PKB) - масса
    		OFF (ВЫКЛ) (стояночный тормоз выключен)
    		11-14 В
    E33-4 (PKB) - масса
    		ON (ВКЛ) (стояночный тормоз включен)
    		Менее 1 В


NG
ЗАМЕНИТЕ TCM (Нажмите здесь)
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
