Трансмиссия. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Механическая Трансмиссия 'Multimode' C50A. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Механическая Трансмиссия "Multimode" В Сборе -- Снятие |
| 1. ОТРЕГУЛИРУЙТЕ ПОЛОЖЕНИЕ СЦЕПЛЕНИЯ |
- ПРИМЕЧАНИЕ:
- Снимайте привод сцепления со штоком в заданном положении. В противном случае при повторной установке возможна пробуксовка сцепления или сбои в работе (Нажмите здесь).
| 2. СНИМИТЕ ДВИГАТЕЛЬ В СБОРЕ С ТРАНСМИССИЕЙ В БЛОКЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ |
- УКАЗАНИЕ:
- См. шаги с "СБРОСЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ" по "СНИМИТЕ ДВИГАТЕЛЬ В СБОРЕ С ТРАНСМИССИЕЙ В БЛОКЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ" (для моделей с 1ZR-FE Нажмите здесь).
| 3. СНИМИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ |
| 4. СНИМИТЕ СТАРТЕР В СБОРЕ (для моделей с 1ZR-FE) |
- УКАЗАНИЕ:
- Для моделей производства TMC Нажмите здесь.
- Для моделей производства TMUK, TMMT Нажмите здесь.

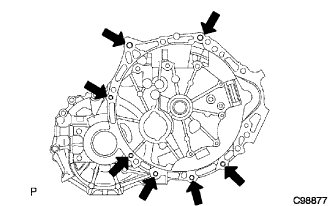

| 5. СНИМИТЕ МЕХАНИЧЕСКУЮ ТРАНСМИССИЮ "MULTIMODE" В СБОРЕ |
Выверните 7 болтов и снимите механическую трансмиссию "multimode" с двигателя.
 |

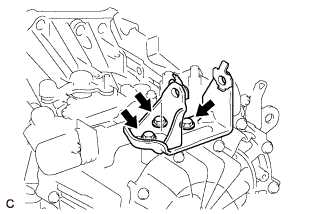

| 6. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ОПОРЫ ДВИГАТЕЛЯ |
Выверните 3 болта и снимите левый кронштейн опоры двигателя.
 |

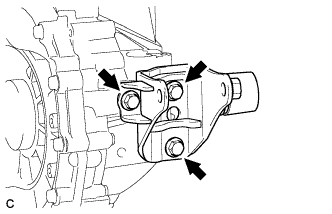

| 7. СНИМИТЕ ПЕРЕДНИЙ КРОНШТЕЙН ОПОРЫ ДВИГАТЕЛЯ |
Выверните 3 болта и снимите передний кронштейн опоры двигателя.
 |

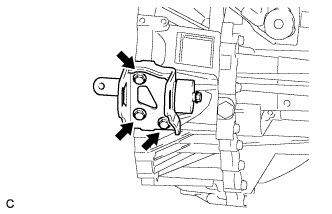

| 8. СНИМИТЕ ЗАДНИЙ КРОНШТЕЙН ОПОРЫ ДВИГАТЕЛЯ |
Выверните 3 болта и снимите задний кронштейн опоры двигателя.
 |

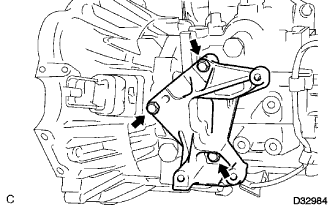

| 9. СНИМИТЕ КРОНШТЕЙН ПРИВОДА СЦЕПЛЕНИЯ № 1 |
Выверните 3 болта и снимите кронштейн привода сцепления № 1 с трансмиссии в блоке с главной передачей.
 |

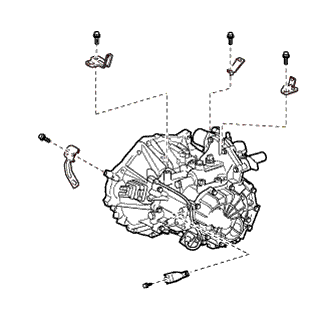

| 10. СНИМИТЕ КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ |
Выверните 5 болтов и снимите 5 кронштейнов зажимов жгута проводов.
 |
