Механическая Трансмиссия 'Multimode' В Сборе Установка. Corolla ZZE150

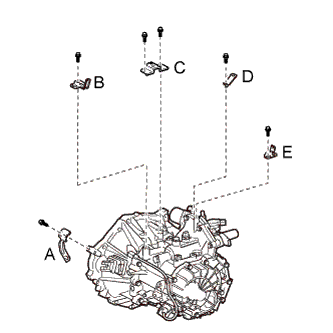

Install the 5 wire harness clamp brackets with the 6 bolts.

Момент затяжки:

Bracket A:

13 Н*м{133 кгс*см, 10 фунт-сила-футов}

Bracket B:

26 Н*м{265 кгс*см, 19 фунт-сила-футов}

Bracket C:

20 Н*м{204 кгс*см, 15 фунт-сила-футов}

Bracket D:

8.4 Н*м{ 86 кгс*см, 74 фунт-сила-дюймов}

Bracket E:

8.4 Н*м{ 86 кгс*см, 74 фунт-сила-дюймов}

Install the No. 1 clutch actuator bracket onto the transaxle with the 3 bolts.

Момент затяжки:

20 Н*м{200 кгс*см, 14 фунт-сила-футов}

Install the rear engine mounting bracket with the 3 bolts.

Момент затяжки:

45 Н*м{459 кгс*см, 33 фунт-сила-футов}

Install the front engine mounting bracket with the 3 bolts.

Момент затяжки:

64 Н*м{653 кгс*см, 47 фунт-сила-футов}

Install the engine mounting bracket LH with the 3 bolts.

Момент затяжки:

64 Н*м{653 кгс*см, 47 фунт-сила-футов}

Align the input shaft with the clutch disc and install the manual transaxle onto the engine.

Install the 7 bolts.

Момент затяжки:

33 Н*м{337 кгс*см, 24 фунт-сила-футов}

ПРИМЕЧАНИЕ:

1. Insert dowel pins into the dowel holes securely so that the end face of the transaxle assembly fits close against the engine assembly before tightening the bolts.

2. Make sure that the dowel pins are not loose, bent, damaged or scratched and then install the transaxle onto the engine with the contact surfaces of the engine and transaxle flat against each other.

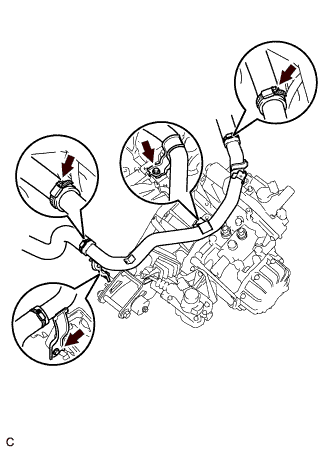

Install the No. 1 air tube with the 2 bolts, and tighten the 2 hose clamps.

Момент затяжки:

Bolt:

20 Н*м{204 кгс*см, 15 фунт-сила-футов}

Hose clamp:

6.3 Н*м{64 кгс*см, 56 фунт-сила-дюймов}
