Механическая Трансмиссия 'Multimode' C50A. Эбу Механической Трансмиссии Multimode Снятие

Трансмиссия. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

Эбу Механической Трансмиссии "Multimode" -- Снятие

1. СНИМИТЕ ДВЕРЦУ ЯЩИКА ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ (для моделей с кузовом типа "седан")

Освободите 3 захвата и 4 фиксатора и снимите дверцу ящика панели приборов № 1 в сборе.

2. СНИМИТЕ ДВЕРЦУ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ (для моделей с кузовом типа "седан")

Отогните участки (A) и (B) в направлении, указанном на рисунке стрелками, чтобы освободить 2 стопора, и опустите дверцу перчаточного ящика так, чтобы выровнять переднюю часть дверцы.

Потяните дверцу перчаточного ящика в горизонтальном направлении от задней части автомобиля, чтобы освободить 2 петли, и снимите дверцу перчаточного ящика.
ПРИМЕЧАНИЕ:
Снимая дверцу перчаточного ящика, не тяните ее вверх, поскольку это может привести к деформации петель при повторной установке дверцы. Вытягивайте дверцу отделения строго горизонтально.

3. СНИМИТЕ ДВЕРЦУ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ (для моделей с кузовом типа "хэтчбэк")

Отогните участки (A) и (B) в направлении, указанном на рисунке стрелками, чтобы освободить 2 стопора, и опустите дверцу перчаточного ящика так, чтобы выровнять переднюю часть дверцы.

Потяните дверцу перчаточного ящика в горизонтальном направлении от задней части автомобиля, чтобы освободить 2 петли, и снимите дверцу перчаточного ящика.
ПРИМЕЧАНИЕ:
Снимая дверцу перчаточного ящика, не тяните ее вверх, поскольку это может привести к деформации петель при повторной установке дверцы. Вытягивайте дверцу отделения строго горизонтально.

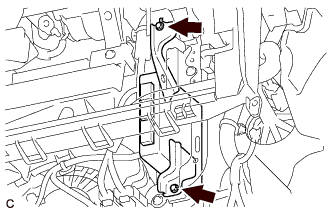

4. СНИМИТЕ TCM (для моделей с кузовом типа "хэтчбэк" и левосторонним рулевым управлением)

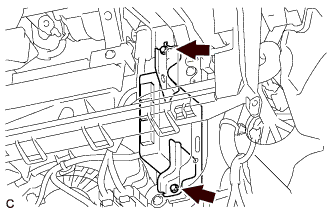

5. СНИМИТЕ TCM (для моделей с кузовом типа "седан" и левосторонним рулевым управлением)

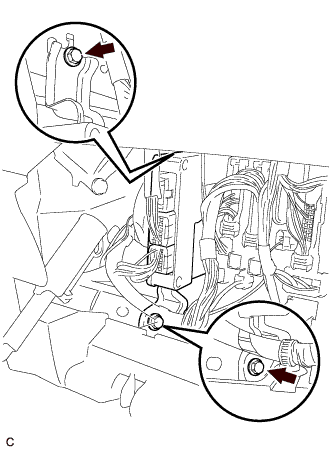

6. СНИМИТЕ TCM (для моделей с правосторонним рулевым управлением)
