Рычаг Переключения Передач (Для Моделей С Кузовом Типа Седан) Проверка Без Снятия С Автомобиля. Corolla ZZE150

Отсоедините разъем устройства управления блокировкой селектора.

С помощью омметра измерьте сопротивление между контактами 2 и 6.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим	Заданные условия
2 - 6	20°C (68°F)	30-35 Ом

Проверьте звук срабатывания соленоида при подаче напряжения аккумуляторной батареи между контактами 2 и 6.
Если соленоид не работает, замените устройство управления блокировкой селектора в сборе.

Подсоедините разъем устройства управления блокировкой селектора.

Отсоедините разъем устройства управления блокировкой селектора.

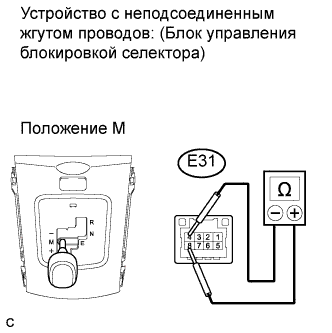

Переведите рычаг переключения передач в положение M.

С помощью омметра измерьте сопротивление в соответствии со значениями, приведенными в таблице.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим Положение рычага переключения передач	Заданные условия
4 - 8	M	Менее 1 Ом

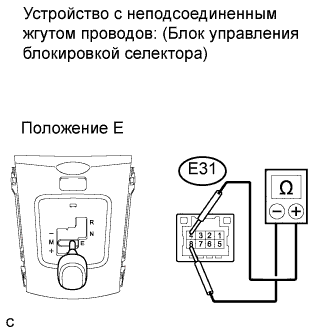

Переведите рычаг переключения передач в положение E.

С помощью омметра измерьте сопротивление в соответствии со значениями, приведенными в таблице.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим Положение рычага переключения передач	Заданные условия
4 - 8	E	10 кОм или более

Подсоедините разъем устройства управления блокировкой селектора.

Отсоедините разъем датчика положения рычага переключения передач.

С помощью омметра измерьте сопротивление в соответствии со значениями, приведенными в таблице.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим Положение рычага переключения передач	Заданные условия
4 - 9 - 10 - 13	R	Менее 1 Ом
4 - 2 - 10 - 6	N	Менее 1 Ом
4 - 2 - 3 - 13	E, M	Менее 1 Ом
11 - 12	+	Менее 1 Ом
11 - 5 - 12	M	10 кОм или более
11 - 5	-	Менее 1 Ом

Подсоедините разъем датчика положения рычага переключения передач.
