Рычаг Переключения Передач (Для Моделей С Кузовом Типа Хэтчбэк) Повторная Сборка. Corolla ZZE150

Трансмиссия. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Механическая Трансмиссия 'Multimode' C50A. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ КНОПКУ РАЗБЛОКИРОВКИ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

  2. УСТАНОВИТЕ СДВИГАЮЩУЮСЯ КРЫШКУ ИНДИКАТОРА ПОЛОЖЕНИЯ № 2

  3. УСТАНОВИТЕ СДВИГАЮЩУЮСЯ КРЫШКУ ИНДИКАТОРА ПОЛОЖЕНИЯ

  4. УСТАНОВИТЕ НИЖНИЙ РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

  5. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ ИНДИКАТОРА ПОЛОЖЕНИЯ

  6. УСТАНОВИТЕ КОРПУС ЛАМПЫ ИНДИКАТОРА ПОЛОЖЕНИЯ В СБОРЕ

  7. УСТАНОВИТЕ ЖГУТ ПРОВОДОВ ИНДИКАТОРА В СБОРЕ

  8. УСТАНОВИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

Рычаг Переключения Передач (Для Моделей С Кузовом Типа "Хэтчбэк") -- Повторная Сборка



1. УСТАНОВИТЕ КНОПКУ РАЗБЛОКИРОВКИ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Нанесите универсальную консистентную смазку на кнопку разблокировки рычага переключения передач и пружину.

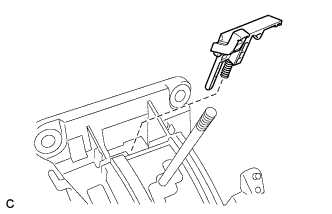

  1. Установите кнопку разблокировки рычага переключения передач и пружину сжатия на устройство управления блокировкой селектора в сборе.



2. УСТАНОВИТЕ СДВИГАЮЩУЮСЯ КРЫШКУ ИНДИКАТОРА ПОЛОЖЕНИЯ № 2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

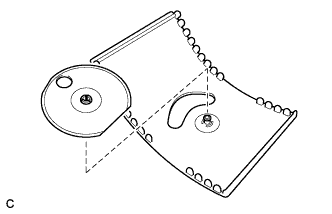

  1. Установите сдвигающуюся крышку индикатора положения № 2 на сдвигающуюся крышку индикатора положения.



3. УСТАНОВИТЕ СДВИГАЮЩУЮСЯ КРЫШКУ ИНДИКАТОРА ПОЛОЖЕНИЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

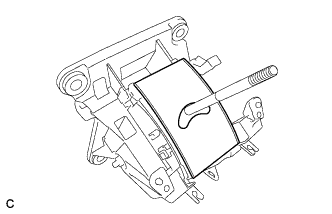

  1. Установите сдвигающуюся крышку индикатора положения на устройство управления блокировкой селектора в сборе.



4. УСТАНОВИТЕ НИЖНИЙ РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите нижний рычаг переключения передач в сборе на устройство управления блокировкой селектора в сборе и введите в зацепление 4 захвата.



5. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ ИНДИКАТОРА ПОЛОЖЕНИЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите направляющую индикатора положения на корпус индикатора положения.



6. УСТАНОВИТЕ КОРПУС ЛАМПЫ ИНДИКАТОРА ПОЛОЖЕНИЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

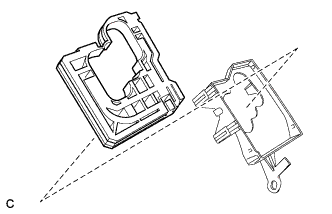

  1. Установите корпус индикатора положения на корпус индикатора положения напольного рычага переключения передач в сборе и введите в зацепление 4 захвата.



7. УСТАНОВИТЕ ЖГУТ ПРОВОДОВ ИНДИКАТОРА В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

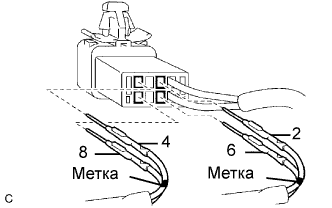

  1. Подсоедините маркированные жгуты проводов 2 и 4 к разъему жгутов проводов индикатора, как показано на рисунке.

  1. Подсоедините жгуты проводов 6 и 8 к разъему жгутов проводов индикатора, как показано на рисунке.

  1. Закройте дополнительный замок.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

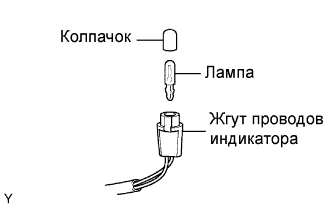

  1. Установите лампу на жгут проводов индикатора.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

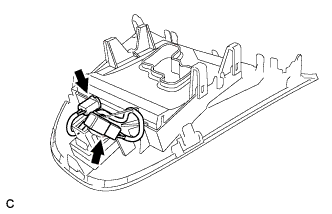

  1. Установите жгут проводов индикатора в сборе.



8. УСТАНОВИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ
